第 2 章

认识图像表示方法

本章共 6 个小节 · 图像数据的底层表达

在进入 OpenCV 的函数操作之前，先理解计算机内部是怎么"存"一张图像的。本章从最简单的位图像（每个像素只有 0/1）开始，逐步认识灰度、RGB、BGR 色彩空间，最后学会用 shape/size/dtype 查看图像属性，以及读写单个像素的 BGR 值。

2-1

位图像表示法

想象一张 12×12 的位图，代表英文字母 H。每一个格子称为一个像素，像素的值只能是 0 或 1：

0 表示黑色
1 表示白色

于是整张图就可以用一个 12×12 的 0/1 矩阵来表示。因为每个像素只由 1 个 bit 组成，这种表示法就叫做位图像表示法。

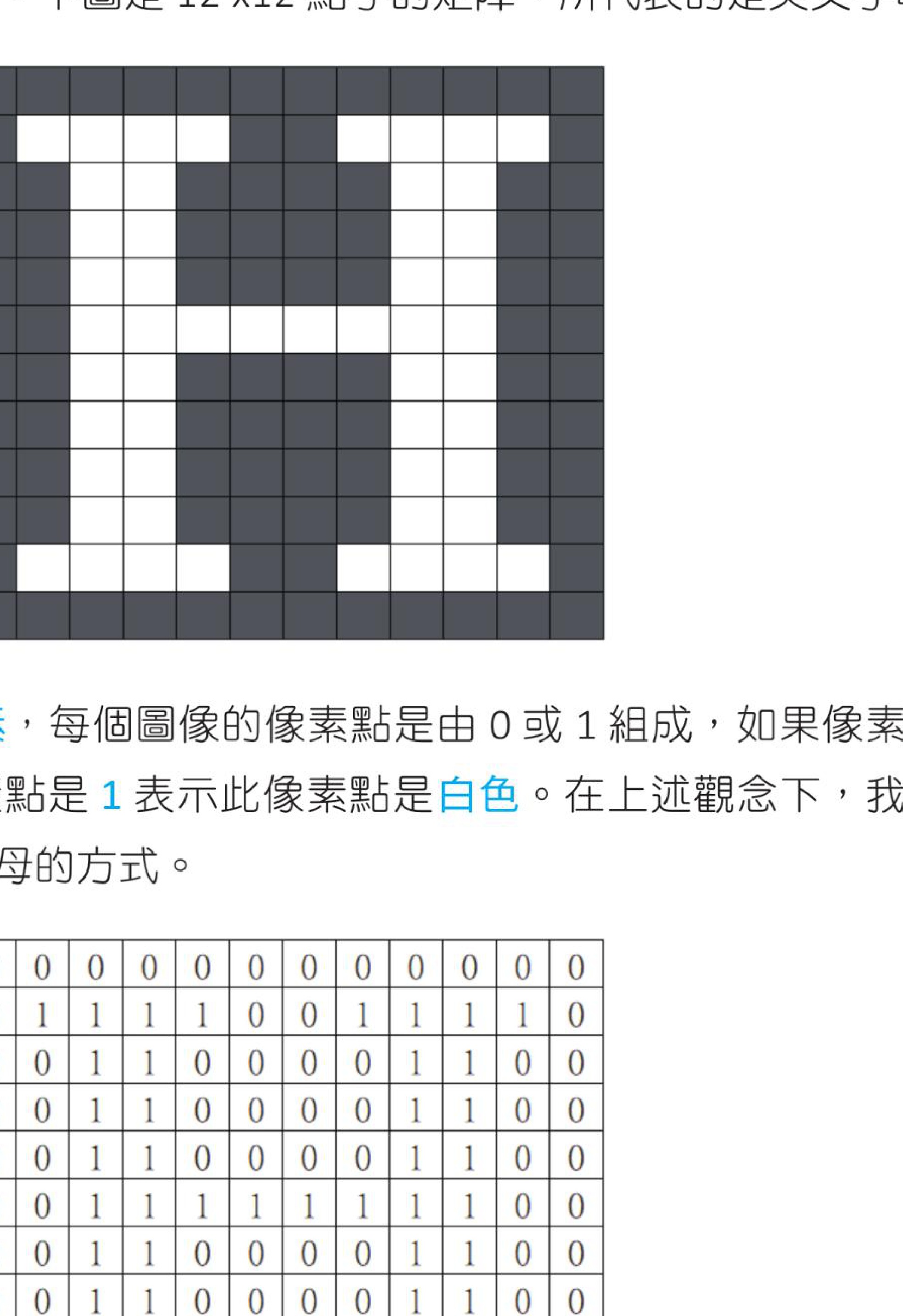

位图像与 0/1 矩阵

字母 H 的 12x12 位图像与对应矩阵，参考原书第 2-2 页。

2-2

GRAY 色彩空间

单纯用 0/1 表示像素，精度太低。把表达范围扩展到 0 ~ 255（256 级），就能得到更细腻的灰度图像，这就是 GRAY 色彩空间：

0 代表纯黑色
255 代表纯白色
中间值代表深浅不同的灰

256 级刚好用 8 个 bit（1 个 Byte） 就能表示。下表是几个代表性灰度值的视觉对照：

10 进制值	灰度色彩
0
32
64
96
128
160
192
224
255

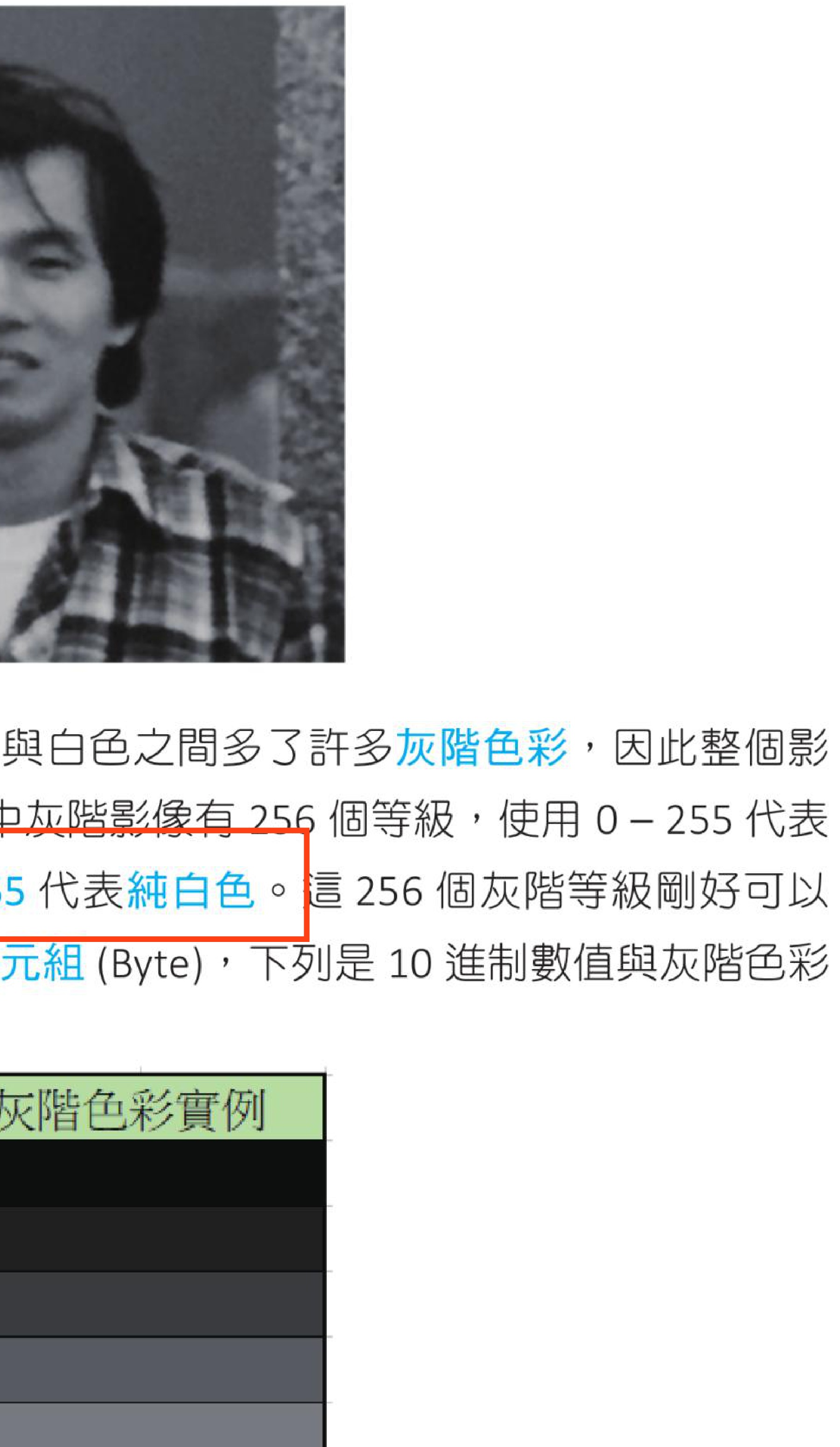

GRAY 色彩空间示意

灰度图像与 0 到 255 灰阶对照，参考原书第 2-3 页。

灰度图像在程序里可以用一个二维数组来表达：行数 × 列数，每个元素是 0~255 的整数。

2-3

RGB 色彩空间

彩色图像最常见的表达方式是 RGB 色彩空间：任何颜色都由 R（Red 红）、G（Green 绿）、B（Blue 蓝） 三原色按不同比例组成，每个分量称为一个通道（channel），取值范围都是 0 ~ 255。

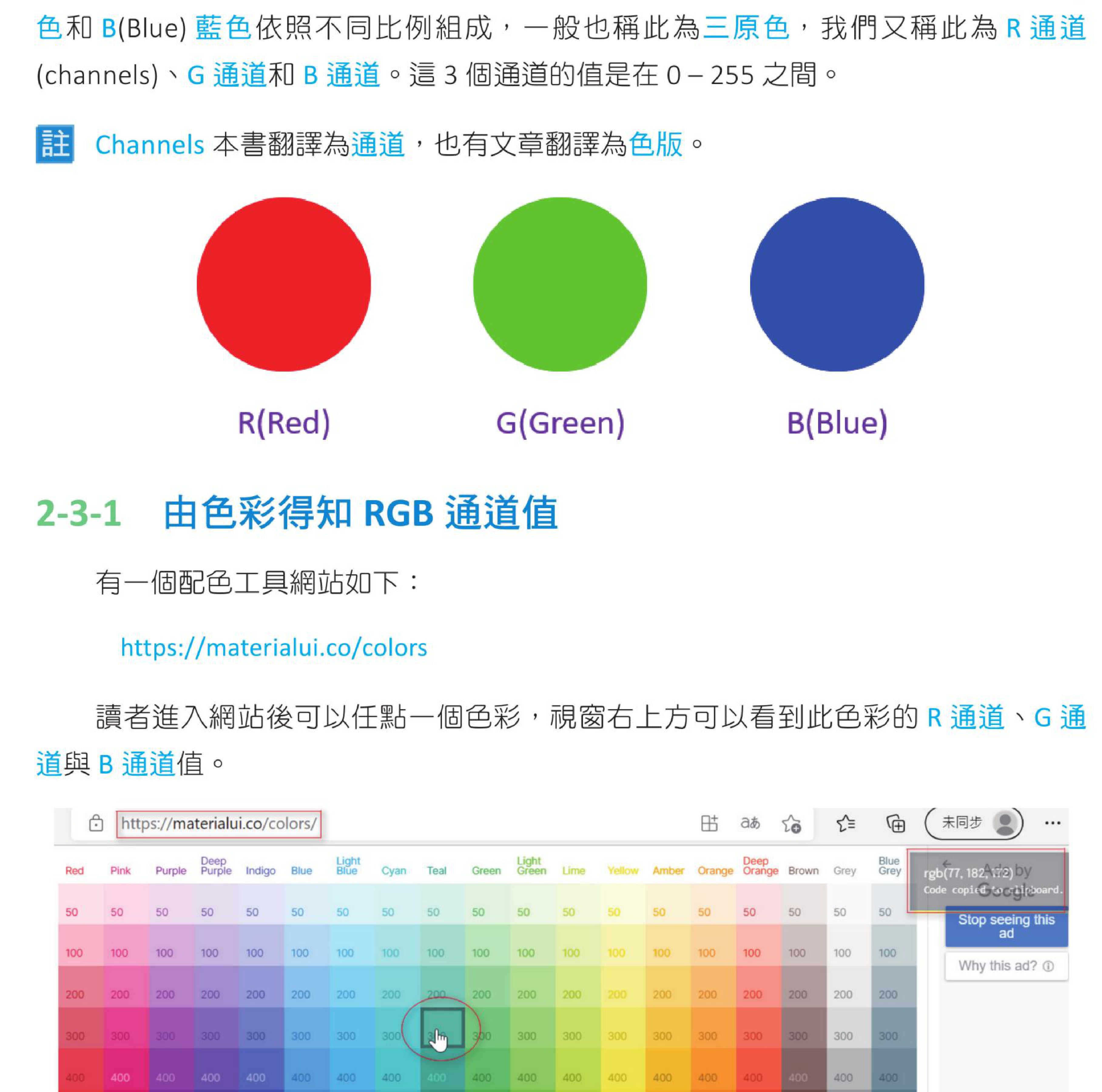

RGB 三原色

RGB 三原色与配色网站查看 RGB 值的示意，参考原书第 2-4 页。

注原书将 Channels 翻译为「通道」，也有文献翻译为「色版」。

2-3-1 由色彩得知 RGB 通道值

可以用配色网站 materialui.co/colors 查看颜色对应的 R / G / B 值：点任意色块，右上角会显示 rgb(R, G, B)。

2-3-2 使用 RGB 通道值获得色彩区块

Excel 的「设置单元格格式 → 填充 → 其他颜色 → 自定义」里可以直接输入 R / G / B 数值，立刻看到对应的颜色区块。例如 (255, 255, 0) 就是黄色。

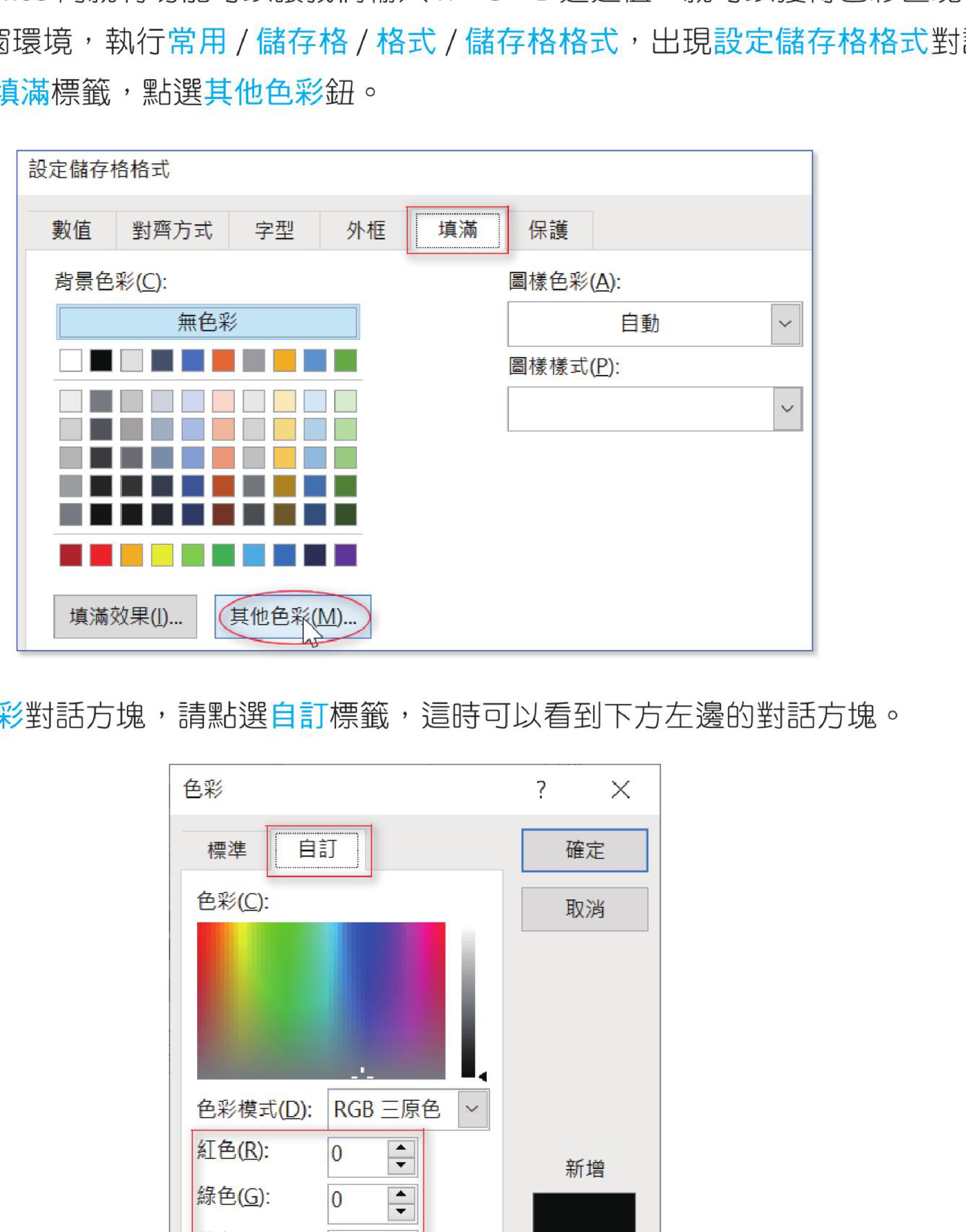

输入 RGB 通道值取得色彩区块

在自定义颜色对话框中输入 RGB 通道值取得颜色区块，参考原书第 2-5 页。

RGB 每个通道 256 个值，三个通道组合起来共可表示：

256 * 256 * 256 = 16,777,216 种颜色

2-3-3 RGB 彩色像素的表示法

一张 RGB 彩色图像可以用一个三维数组来表达，形状是 (高, 宽, 3)，也就是三个二维数组（B 层、G 层、R 层）叠在一起。

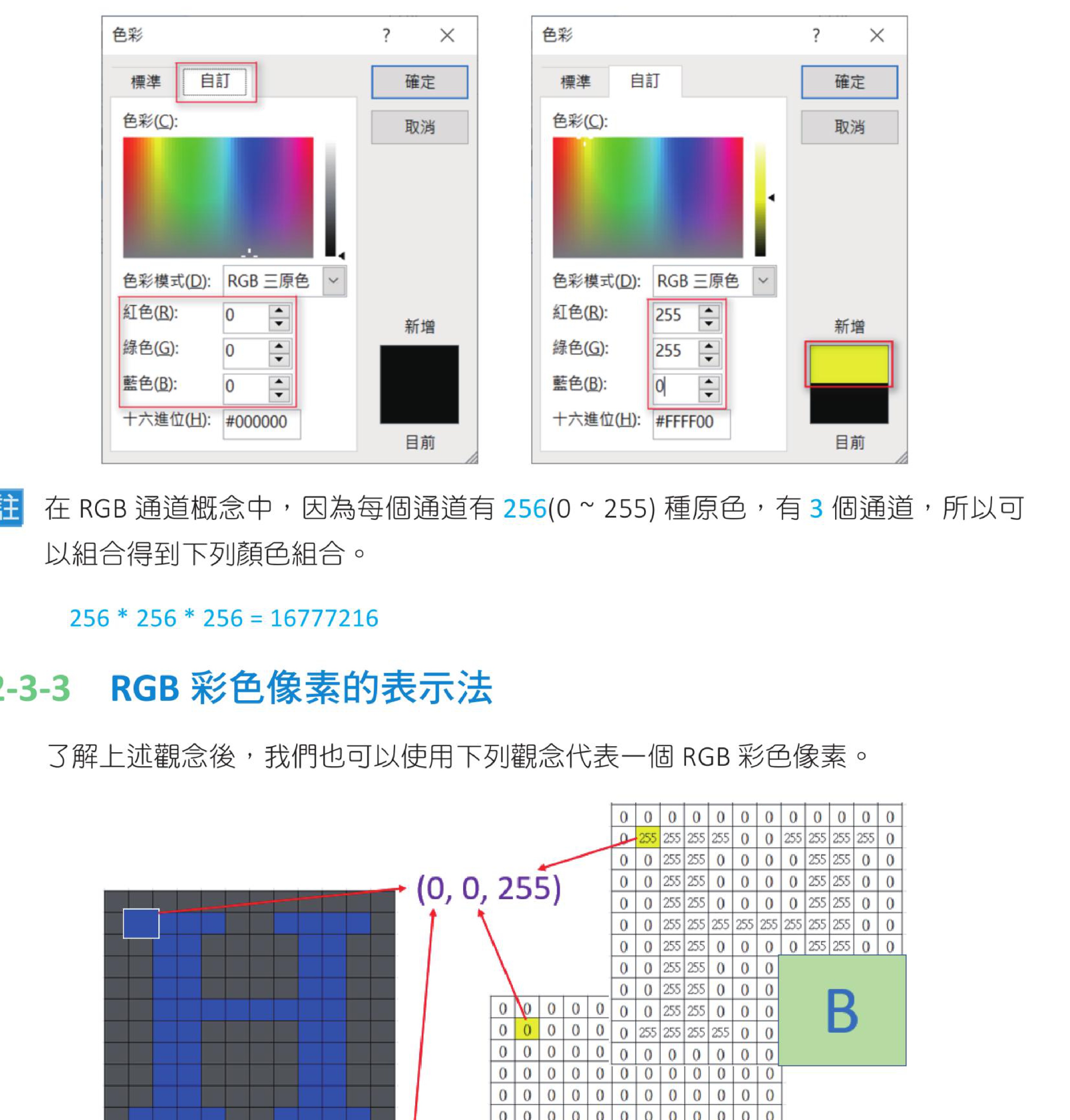

RGB 彩色像素表示法

RGB 彩色像素以三维数组表示，参考原书第 2-6 页。

2-4

BGR 色彩空间

传统 RGB 顺序是 R → G → B，但 OpenCV 使用的是 BGR 顺序，即：

第 1 个通道数据是 B（蓝）
第 2 个通道数据是 G（绿）
第 3 个通道数据是 R（红）

这是 OpenCV 的默认色彩空间，后续所有像素读写、通道拆分都要记住这个顺序。

2-5

获得图像的属性

imread() 读进来的图像本质上是一个 Numpy 数组，有三个常用属性：

shape：形状
- 灰度图：(rows, columns)
- 彩色图：(rows, columns, channels)
size：元素总数 = rows × columns × channels（灰度图 channels=1，省略）
dtype：数据类型，通常是 uint8（8 位无符号整数，值在 0 ~ 255 之间）

程序示例 ch2_1.py：打印灰度图像的属性值

# ch2_1.py
import cv2

img = cv2.imread("jk.jpg", cv2.IMREAD_GRAYSCALE)  # 灰度读取
print("打印灰度图像的属性")
print(f"shape = {img.shape}")
print(f"size  = {img.size}")
print(f"dtype = {img.dtype}")

执行结果

打印灰度图像的属性
shape = (345, 342)
size = 117990
dtype = uint8

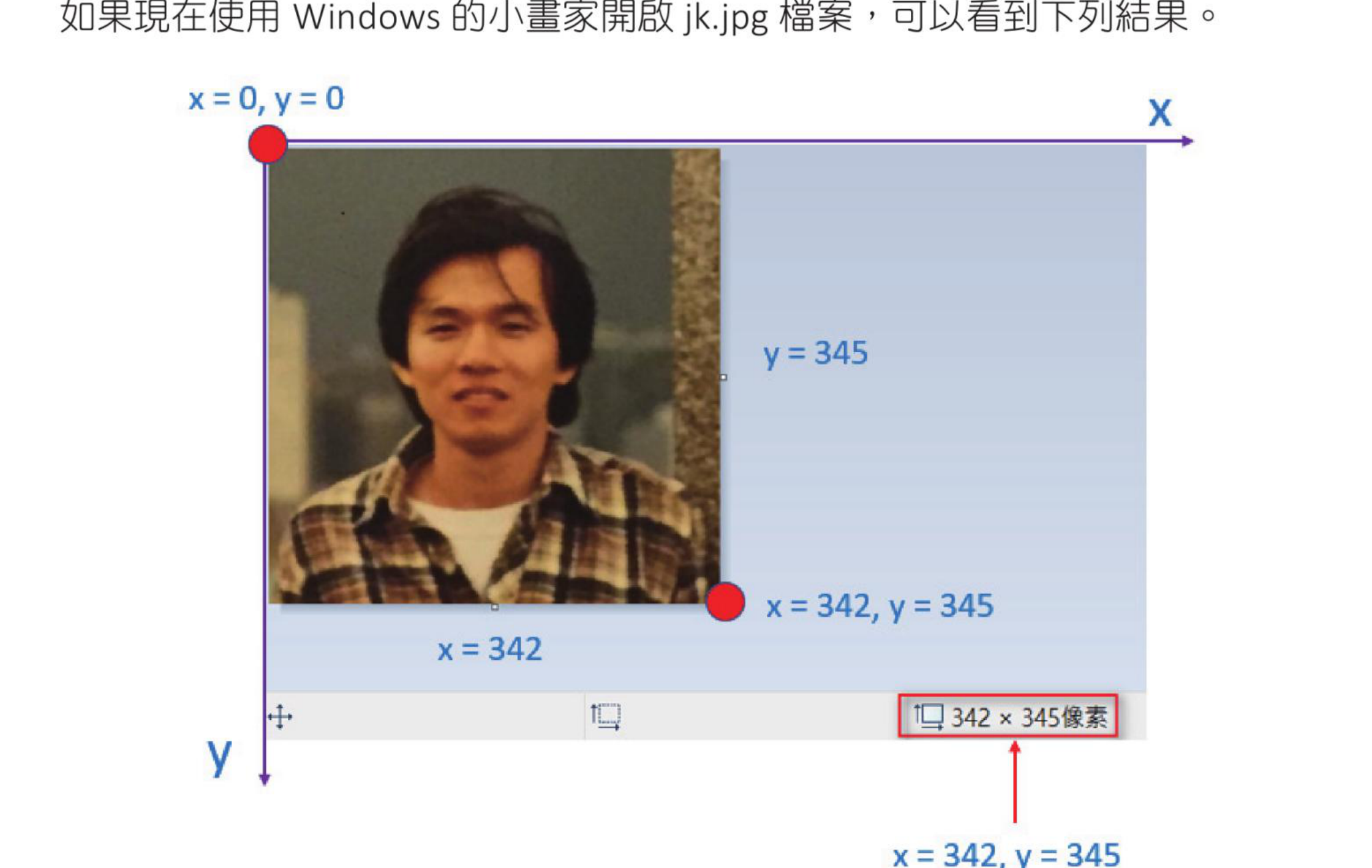

图示

Windows 画图软件打开 jk.jpg，状态栏显示 342 × 345 像素（x × y 顺序）。

重点画图软件显示 342 × 345（x × y），但 OpenCV 的 shape 是 (345, 342)，也就是 (y, x) 即 (行数, 列数)。坐标轴习惯和 Numpy 索引顺序相反，务必注意。

size 返回 117990 = 345 × 342；dtype 返回 uint8，表示 8 位无符号整数。

程序示例 ch2_2.py：打印彩色图像的属性值

# ch2_2.py
import cv2

img = cv2.imread("jk.jpg")                # 彩色读取
print("打印彩色图像的属性")
print(f"shape = {img.shape}")
print(f"size  = {img.size}")
print(f"dtype = {img.dtype}")

执行结果

打印彩色图像的属性
shape = (345, 342, 3)
size = 353970
dtype = uint8

size 为 353970 = 345 × 342 × 3，多了一个通道维度。

2-6

像素的 BGR 值

jk.jpg 大小是 342 × 345，OpenCV 的坐标约定：

x 轴范围 0 ~ 341（宽度 342）
y 轴范围 0 ~ 344（高度 345）

图示

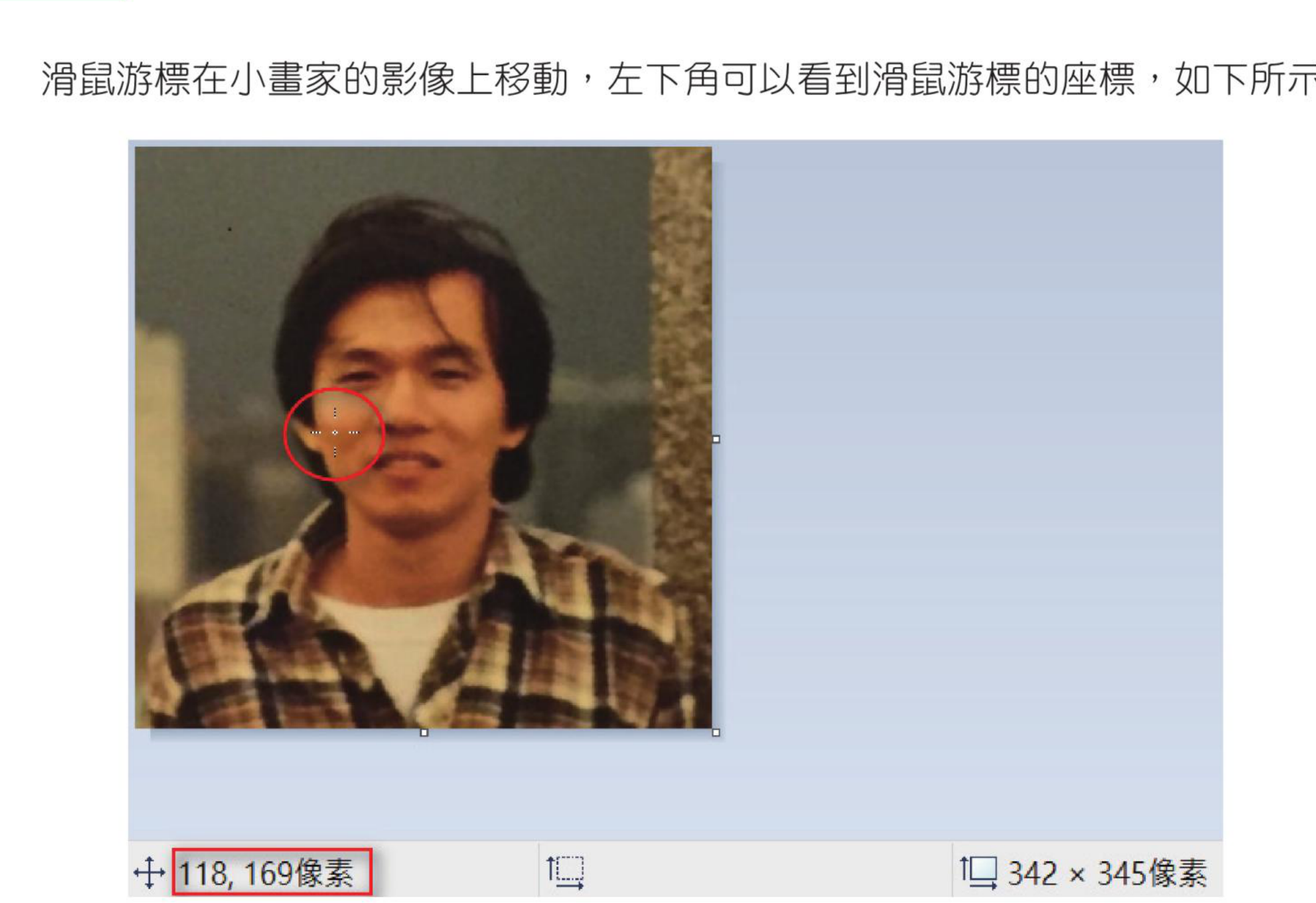

鼠标移到脸颊附近，画图软件左下角显示坐标 118, 169（x, y）。下面的示例将读取这一点的 BGR 值。

2-6-1 读取特定灰度图像像素坐标的 BGR 值

访问像素的语法是 img[y, x]（先 y 后 x）。对灰度图，返回一个 uint8 标量：

img = cv2.imread("jk.jpg", cv2.IMREAD_GRAYSCALE) px = img[169, 118] # 获取坐标 (x=118, y=169) 的灰度值

程序示例 ch2_3.py：读取灰度图像 (169, 118) 的值

# ch2_3.py
import cv2

pt_y = 169
pt_x = 118
img = cv2.imread("jk.jpg", cv2.IMREAD_GRAYSCALE)  # 灰度读取
px = img[pt_y, pt_x]                                # 读 px 点
print(type(px))
print(f"BGR = {px}")

执行结果

<class 'numpy.uint8'>
BGR = 128

2-6-2 读取特定彩色图像像素坐标的 BGR 值

对彩色图，img[y, x] 返回一个长度为 3 的 ndarray，依序是 [B, G, R]：

程序示例 ch2_4.py：读取彩色图像 (169, 118) 的 BGR 值

# ch2_4.py
import cv2

pt_y = 169
pt_x = 118
img = cv2.imread("jk.jpg")    # 彩色读取
px = img[pt_y, pt_x]              # 读 px 点
print(type(px))
print(f"BGR = {px}")

执行结果

<class 'numpy.ndarray'>
BGR = [ 45 112 191]

也可以一次只取一个通道，加第三个索引即可：

blue = img[pt_y, pt_x, 0] # B 通道值 green = img[pt_y, pt_x, 1] # G 通道值 red = img[pt_y, pt_x, 2] # R 通道值

程序示例 ch2_5.py：分别列出三个通道的值

# ch2_5.py
import cv2

pt_y = 169
pt_x = 118
img = cv2.imread("jk.jpg")           # 彩色读取
blue  = img[pt_y, pt_x, 0]           # 读 B 通道值
green = img[pt_y, pt_x, 1]           # 读 G 通道值
red   = img[pt_y, pt_x, 2]           # 读 R 通道值
print(f"BGR = {blue}, {green}, {red}")

执行结果

BGR = 45, 112, 191

2-6-3 修改特定图像像素坐标的 BGR 值

改一个像素的值，直接赋一个长度为 3 的列表就行：

px = [blue, green, red] # 注意顺序是 B, G, R

程序示例 ch2_6.py：把 (169, 118) 改成白色 [255, 255, 255]

# ch2_6.py
import cv2

pt_y = 169
pt_x = 118
img = cv2.imread("jk.jpg")            # 彩色读取
px = img[pt_y, pt_x]                      # 读 px 点
print(f"更改前 BGR = {px}")
px = [255, 255, 255]                # 修改 px 点
print(f"更改后 BGR = {px}")

执行结果

更改前 BGR = [ 45 112 191]
更改后 BGR = [255, 255, 255]

改单个像素肉眼几乎看不出来，下面改一整块区域就明显了 —— 把图像右下角 50×50 的区域全涂成白色：

程序示例 ch2_7.py：右下角 50×50 像素改为白色

# ch2_7.py
import cv2

img = cv2.imread("jk.jpg")                    # 彩色读取
cv2.imshow("Before the change", img)
for y in range(img.shape[0]-50, img.shape[0]):
    for x in range(img.shape[1]-50, img.shape[1]):
        img[y, x] = [255, 255, 255]
cv2.imshow("After the change", img)
cv2.waitKey(0)
cv2.destroyAllWindows()

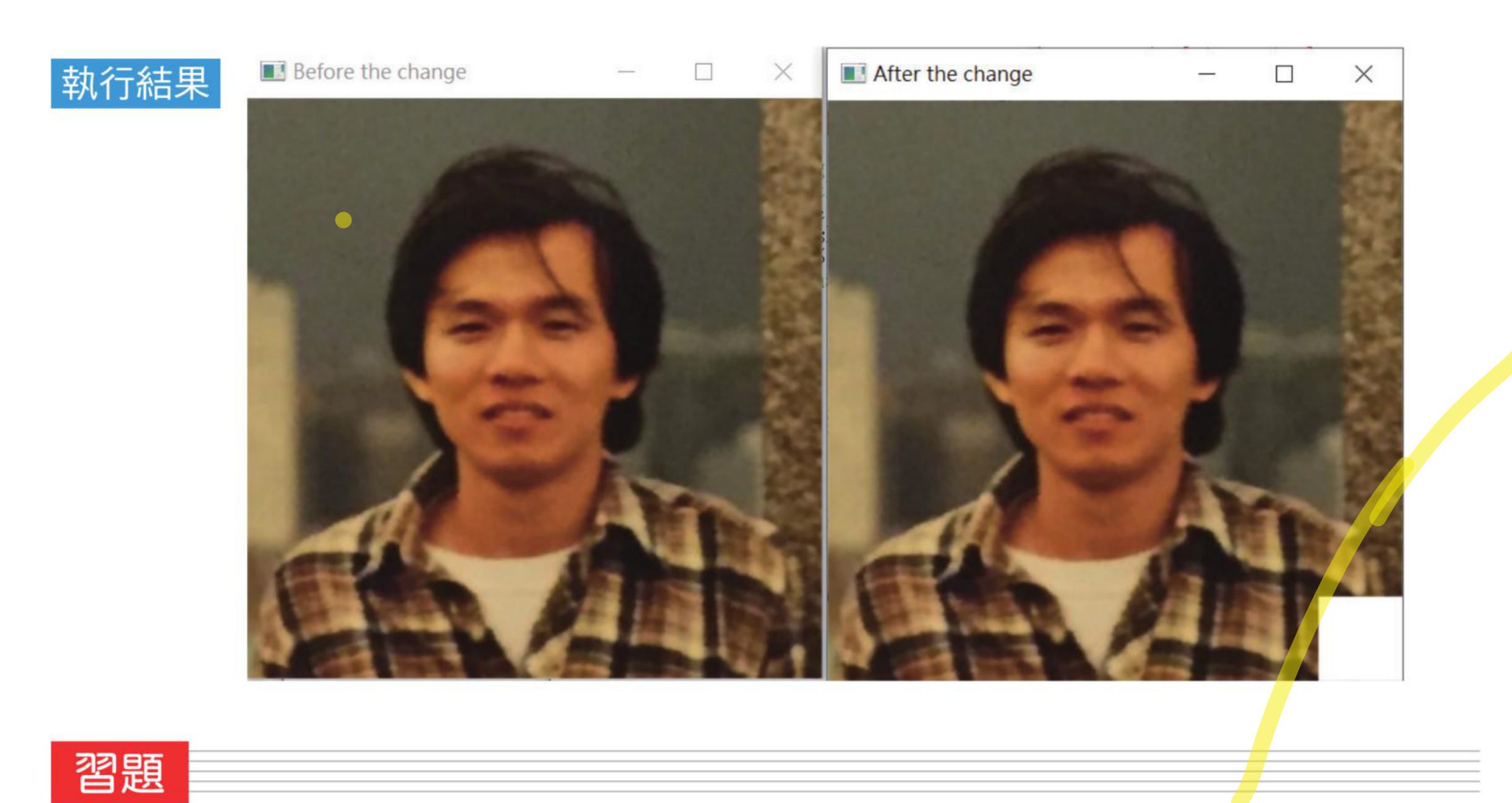

执行结果

左侧 Before the change 是原图；右侧 After the change 图像右下角出现一个白色方块（50×50 像素区域被改成白色）。

习题

1：调整 ch2_7.py，改为在图像下方显示一条黄色横条。

提示：横条跨越整个宽度，高度可选 50 像素；黄色 BGR = [0, 255, 255]。

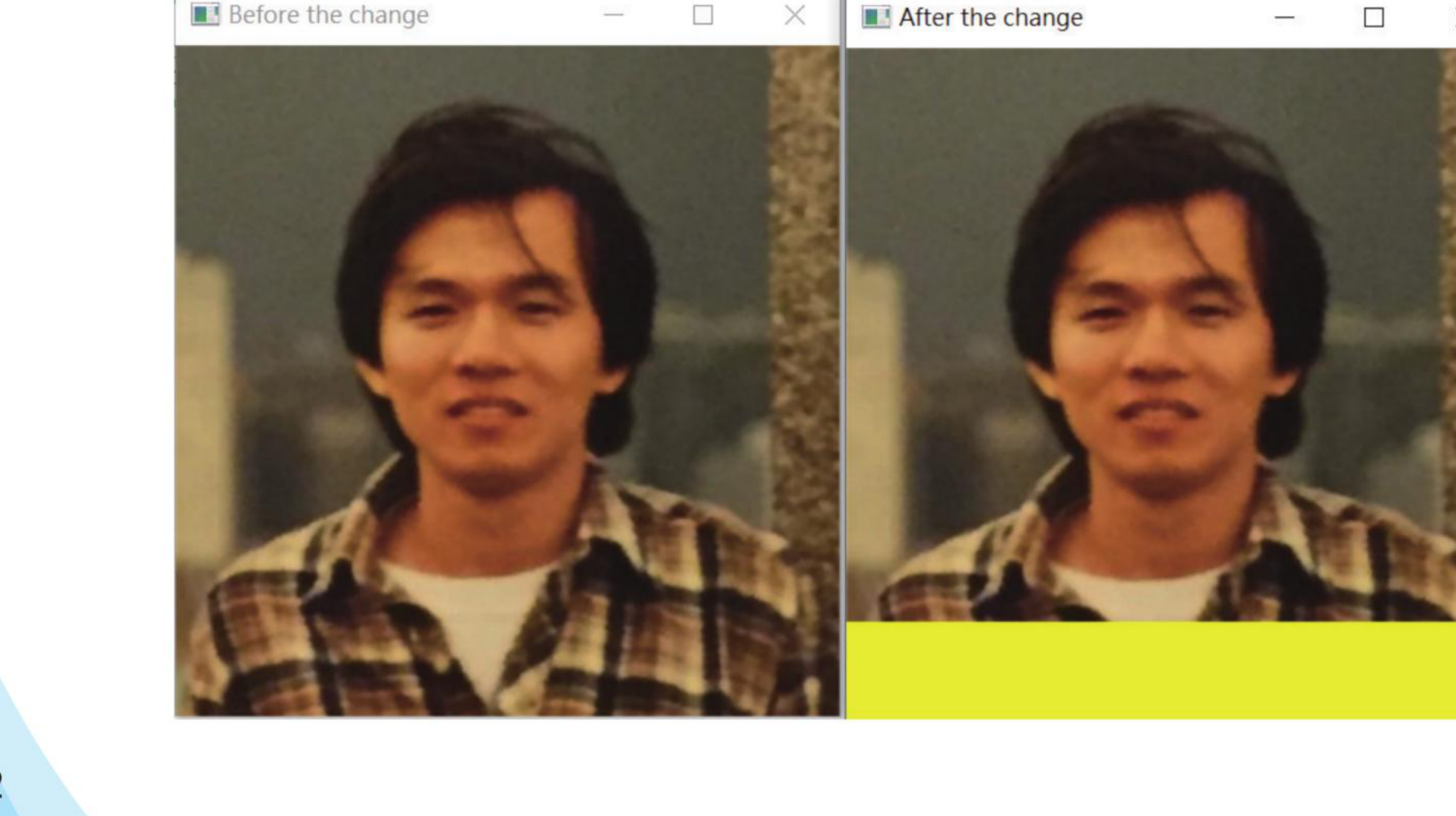

参考效果：右侧 After 图底部多了一条黄色横条。
