第 10 章

图像的几何变换

本章共 5 个小节 · 缩放、翻转、仿射、透视、重映射

图像的几何变换会改变图像的大小、方向、外形或像素对应关系。相关数学并不简单，但 OpenCV 已经把矩阵计算与插值流程封装到函数中；掌握函数参数、坐标顺序和输出尺寸，就能完成缩放、翻转、仿射、透视和自定义重映射等效果。参考原书第 10-2 页。

10-1

图像缩放效果

cv2.resize() 用来重新设定图像尺寸。可以直接给出目标尺寸 dsize，也可以把 dsize 设为 None，再用 fx 与 fy 指定水平和垂直方向的缩放比例。

dst = cv2.resize(src, dsize, fx, fy, interpolation)

参数	说明
`src`	原始图像。
`dsize`	目标尺寸，格式是 `(width, height)`，不是 `(height, width)`。
`fx` / `fy`	水平方向与垂直方向的缩放比例。
`interpolation`	缩放时的插值方法，影响边缘平滑度与速度。

插值常量	用途
`cv2.INTER_NEAREST`	最近邻插值，速度快，但放大时容易有块状边缘。
`cv2.INTER_LINEAR`	双线性插值，默认方法，通常适合一般缩放。
`cv2.INTER_CUBIC`	双三次插值，放大时边缘更平滑，但计算较慢。
`cv2.INTER_AREA`	缩小时常用，能得到较稳定的重采样效果。
`cv2.INTER_LANCZOS4`	Lanczos 插值，会在 x、y 方向参考更多邻近点。

程序实例 ch10_1.py：使用 dsize 指定新尺寸

src = cv2.imread("southpole.jpg")
width = 300
height = 200
dsize = (width, height)
dst = cv2.resize(src, dsize)

程序实例 ch10_2.py：使用 fx 与 fy 指定缩放比例

src = cv2.imread("southpole.jpg")
dst = cv2.resize(src, None, fx=0.5, fy=1.1)

print(f"src.shape = {src.shape}")
print(f"dst.shape = {dst.shape}")

重点 shape 输出顺序是 (height, width, channels)，而 dsize 输入顺序是 (width, height)。

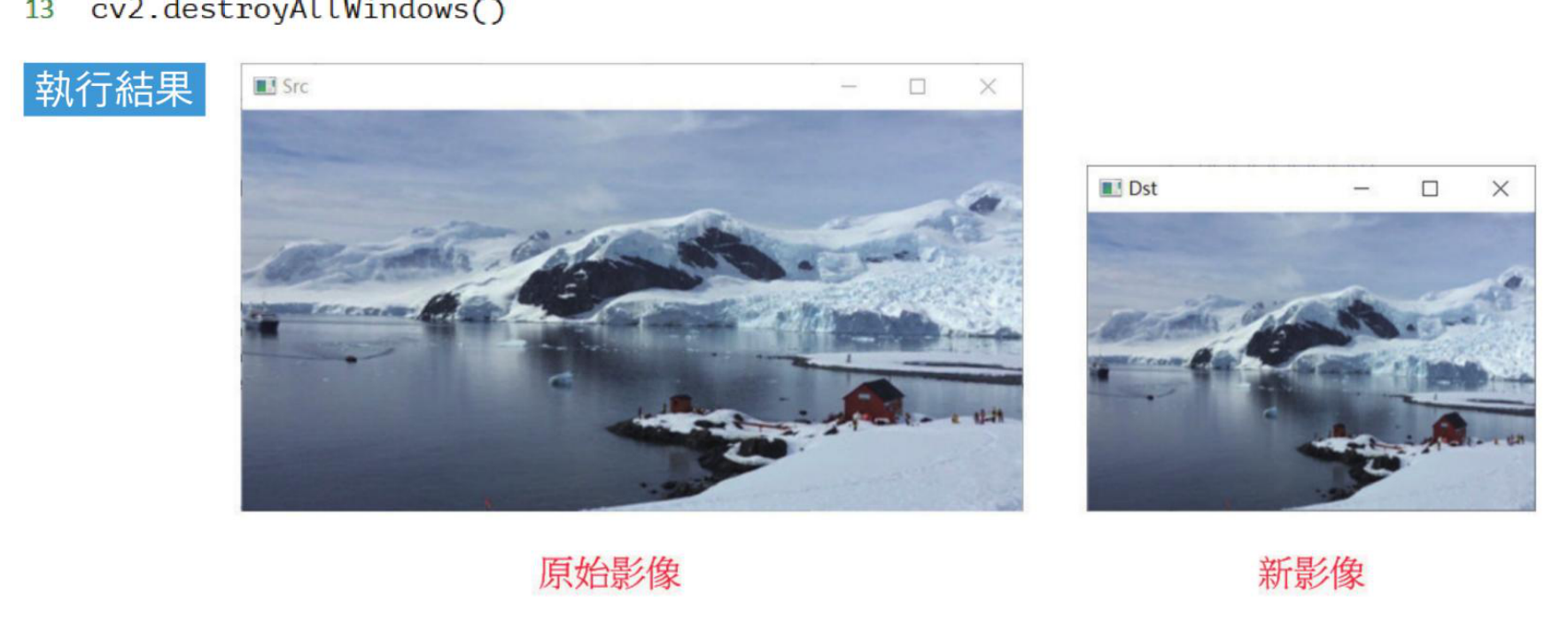

缩放执行结果

使用 dsize=(300, 200) 缩放图像，参考原书第 10-3 页。

10-2

图像翻转

cv2.flip() 根据 flipCode 翻转图像。垂直翻转可理解为沿 x 轴上下翻转，水平翻转可理解为沿 y 轴左右翻转；如果 flipCode 为负数，则两个方向同时翻转。参考原书第 10-4 至 10-6 页。

dst = cv2.flip(src, flipCode)

flipCode	效果
`0`	垂直翻转，上下颠倒。
正值，例如 `1`	水平翻转，左右颠倒。
负值，例如 `-1`	同时水平与垂直翻转。

程序实例 ch10_3.py：一次比较三种翻转

src = cv2.imread("python.jpg")

dst1 = cv2.flip(src, 0)
dst2 = cv2.flip(src, 1)
dst3 = cv2.flip(src, -1)

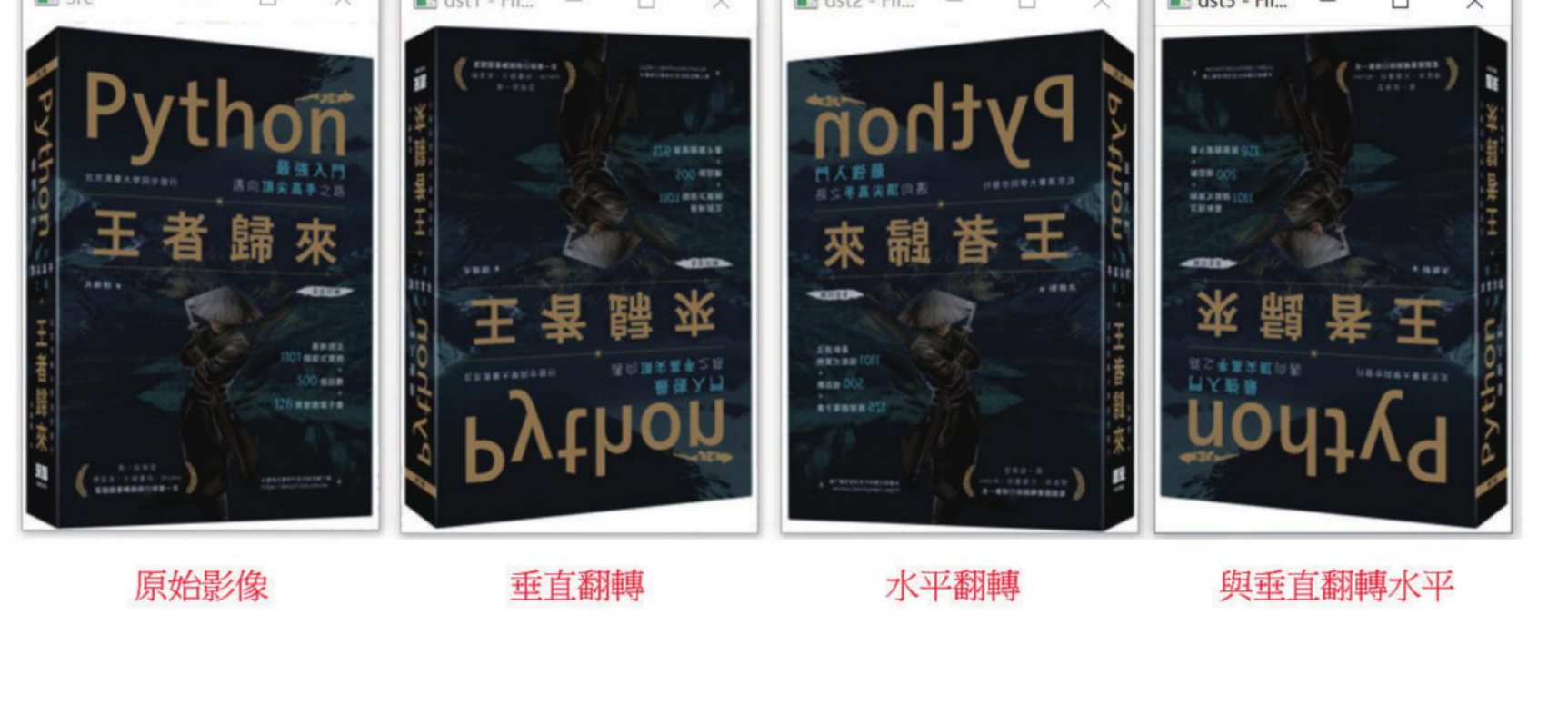

翻转执行结果

从左到右为原始图像、垂直翻转、水平翻转、水平与垂直翻转，参考原书第 10-6 页。

10-3

图像仿射

仿射变换是在二维平面上移动图像坐标。变换之后，直线仍是直线，平行线仍保持平行。常见仿射效果包括平移、旋转和倾斜。OpenCV 使用 2 行 3 列的矩阵 M 描述仿射关系，再交给 cv2.warpAffine() 生成新图像。参考原书第 10-7 至 10-14 页。

dst = cv2.warpAffine(src, M, dsize, flags, borderMode, borderValue)

参数	说明
`M`	2x3 仿射矩阵，不同矩阵会得到不同的平移、旋转或倾斜结果。
`dsize`	输出图像尺寸，格式仍是 `(width, height)`。
`flags`	插值方法。若包含 `cv2.WARP_INVERSE_MAP`，表示 `M` 是逆变换矩阵。
`borderMode`	边界像素处理方式，默认是常量填充。
`borderValue`	边界填充值，默认是 0，所以空白区域通常显示为黑色。

10-3-3 图像平移

平移就是把图像内容平行移动。书中示例把图像向右移动 x=50、向下移动 y=100，因此矩阵的第三列就是水平和垂直位移量。

程序实例 ch10_4.py：平移 x=50、y=100

height, width = src.shape[0:2]
M = np.float32([[1, 0, 50],
                [0, 1, 100]])
dsize = (width, height)
dst = cv2.warpAffine(src, M, dsize)

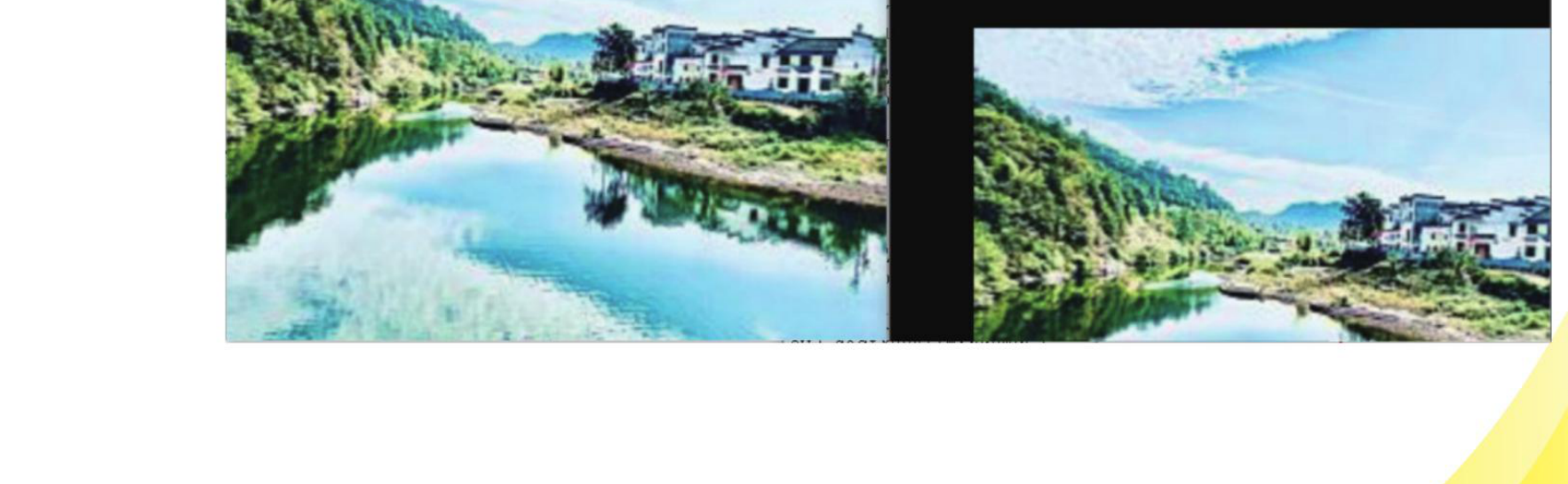

平移执行结果

右移 50 像素、下移 100 像素后，空出的区域以黑色填充，参考原书第 10-9 页。

10-3-4 图像旋转

旋转同样通过仿射矩阵完成。cv2.getRotationMatrix2D() 可根据旋转中心、角度和缩放比生成矩阵。角度为正值时逆时针旋转，负值时顺时针旋转。

M = cv2.getRotationMatrix2D(center, angle, scale)

程序实例 ch10_5.py：逆时针与顺时针旋转 30 度

height, width = src.shape[0:2]
dsize = (width, height)

M = cv2.getRotationMatrix2D((width / 2, height / 2), 30, 1)
dst1 = cv2.warpAffine(src, M, dsize)

M = cv2.getRotationMatrix2D((width / 2, height / 2), -30, 1)
dst2 = cv2.warpAffine(src, M, dsize)

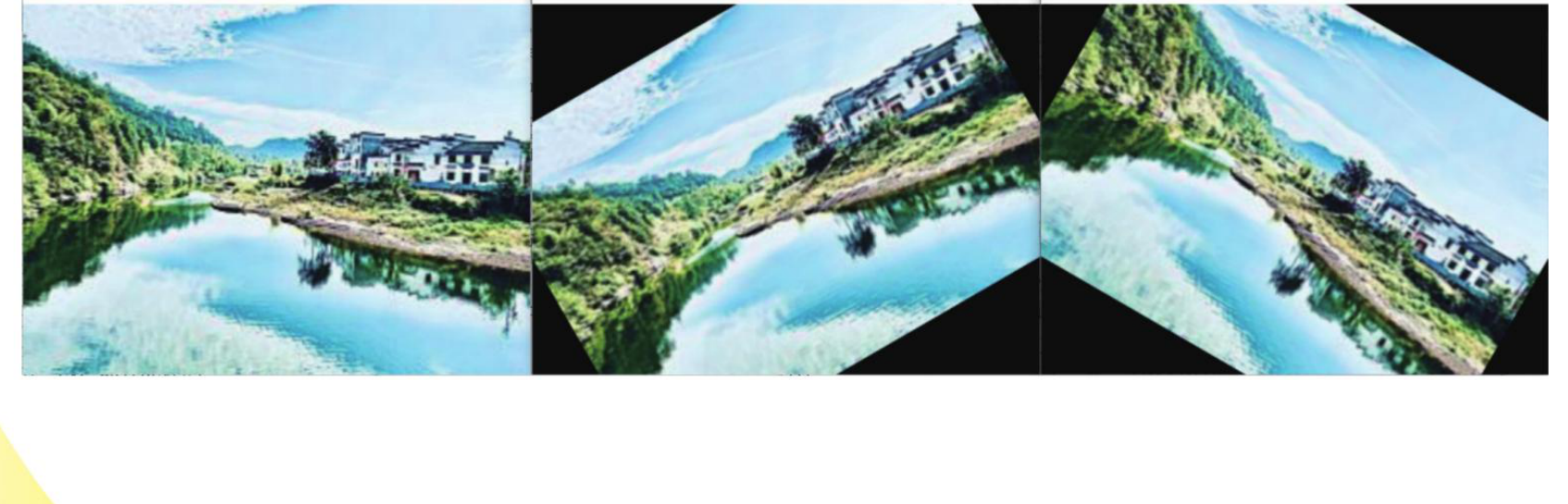

旋转执行结果

原始图像、逆时针 30 度、顺时针 30 度的比较，参考原书第 10-10 页。

10-3-5 图像倾斜

倾斜可以看成把矩形映射成平行四边形。因为仿射会保持平行性，所以只要指定来源图像的 3 个点，以及目标图像中对应的 3 个点，就能计算矩阵。OpenCV 使用 cv2.getAffineTransform() 根据这两组三点坐标产生 M。

M = cv2.getAffineTransform(src_points, dst_points)

程序实例 ch10_6.py：目标图像向右上方倾斜

srcp = np.float32([[0, 0], [width - 1, 0], [0, height - 1]])
dstp = np.float32([[30, 0], [width - 1, 0], [0, height - 1]])

M = cv2.getAffineTransform(srcp, dstp)
dst = cv2.warpAffine(src, M, (width, height))

程序实例 ch10_7.py：目标图像向左上方倾斜

srcp = np.float32([[0, 0], [width - 1, 0], [0, height - 1]])
dstp = np.float32([[0, 0], [width - 30, 30], [30, height - 1]])

M = cv2.getAffineTransform(srcp, dstp)
dst = cv2.warpAffine(src, M, (width, height))

程序实例 ch10_8.py：倾斜时更改输出宽度

srcp = np.float32([[0, 0], [width - 1, 0], [0, height - 1]])
dstp = np.float32([[80, 0], [width - 1, 0], [0, height - 1]])

M = cv2.getAffineTransform(srcp, dstp)
dst = cv2.warpAffine(src, M, (width + 80, height))

程序实例 ch10_9.py：使用 AB 点倾斜线重新设计 ch10_8.py

srcp = np.float32([[0, 0], [width - 1, 0], [0, height - 1]])
dstp = np.float32([[80, 0], [width - 1, 80], [0, height - 1]])

M = cv2.getAffineTransform(srcp, dstp)
dst = cv2.warpAffine(src, M, (width + 80, height + 80))

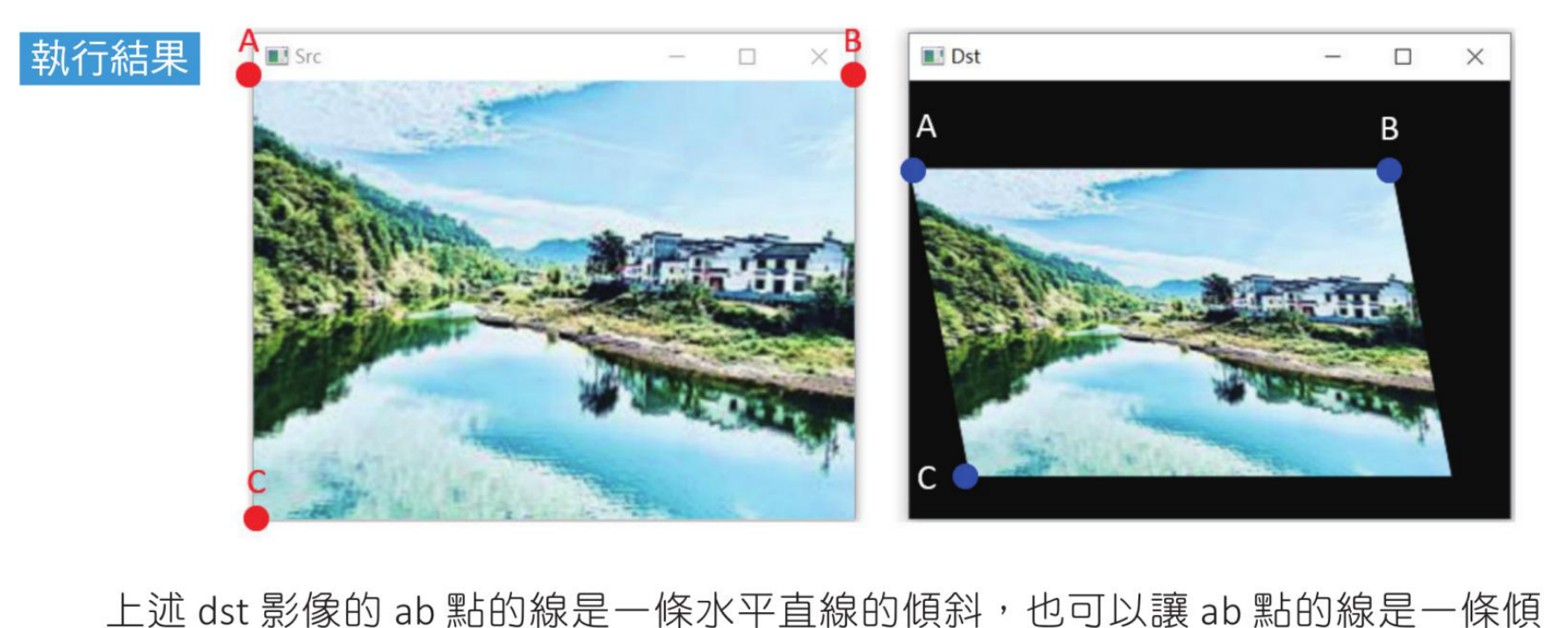

倾斜执行结果

改变目标图像的 A、B、C 三个对应点即可得到不同倾斜效果，参考原书第 10-14 页。

10-4

图像透视

透视变换可以把一个矩形映射成任意四边形，因此适合处理由拍摄角度造成的远近变化。它不像仿射那样只需要 3 个对应点，而是需要来源图像和目标图像各 4 个点。先用 cv2.getPerspectiveTransform() 取得透视矩阵，再用 cv2.warpPerspective() 产生目标图像。参考原书第 10-14 至 10-16 页。

M = cv2.getPerspectiveTransform(src_points, dst_points)

dst = cv2.warpPerspective(src, M, dsize, flags, borderMode, borderValue)

程序实例 ch10_10.py：四点透视变换

srcp = np.float32([[0, 0], [width - 1, 0],
                   [0, height - 1], [width - 1, height - 1]])
dstp = np.float32([[150, 0], [width - 150, 0],
                   [0, height - 1], [width - 1, height - 1]])

M = cv2.getPerspectiveTransform(srcp, dstp)
dst = cv2.warpPerspective(src, M, (width, height))

比较仿射用 3 个点，保持平行线；透视用 4 个点，可以让平行线在视觉上收敛，形成近大远小的效果。

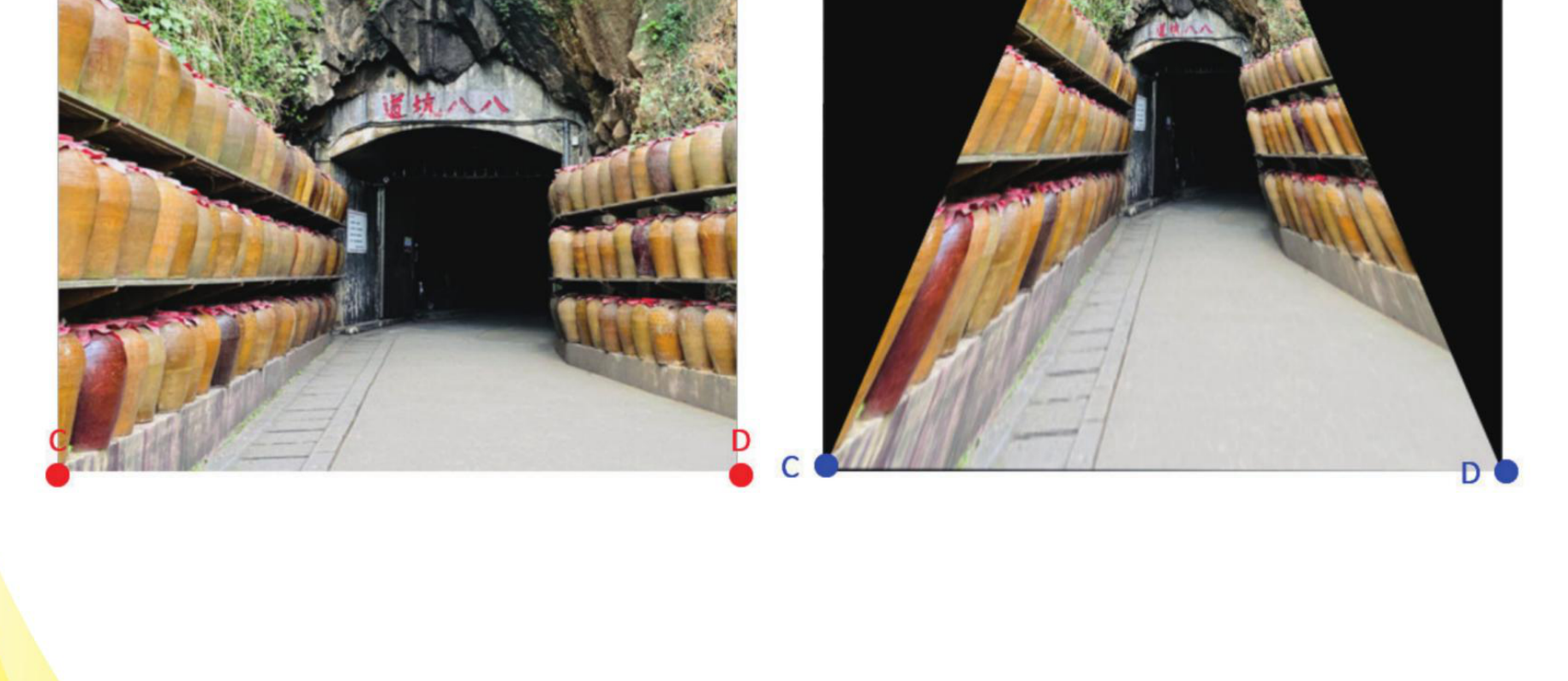

透视执行结果

把目标图像上方收窄，得到由下方向前观察的透视效果，参考原书第 10-16 页。

10-5

重映射

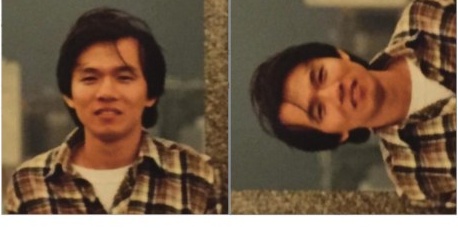

cv2.remap() 是自定义映射函数。前面的仿射和透视主要由矩阵定义坐标关系；重映射则直接给出每一个目标像素应该到来源图像的哪个坐标取值，因此可用于复制、翻转、扭曲、局部变形和特殊缩放。参考原书第 10-17 页。

dst = cv2.remap(src, map1, map2, interpolation, borderMode, borderValue)

参数	说明
`map1` / `mapx`	目标图像每个像素对应的来源 x 坐标，也就是 column 坐标。
`map2` / `mapy`	目标图像每个像素对应的来源 y 坐标，也就是 row 坐标。
`interpolation`	插值方法，默认常用 `cv2.INTER_LINEAR`；重映射不支持 `INTER_AREA`。
`borderMode`	来源坐标超出边界时的像素处理方式。
`borderValue`	边界填充值。

10-5-1 map1 与 map2

映射的核心是从目标图像回查来源图像：对目标图像的每个位置 (r, c)， mapx[r, c] 保存来源图像的 x 坐标，mapy[r, c] 保存来源图像的 y 坐标。如果所有目标像素都取来源图像的同一个坐标，就会得到一张填满同一像素值的图像。参考原书第 10-18 页。

程序实例 ch10_10_1.py：所有目标像素都映射到同一来源坐标

# ch10_10_1.py
import cv2
import numpy as np

src = np.random.randint(0, 256, size=[3, 4], dtype=np.uint8)
rows, cols = src.shape
mapx = np.ones(src.shape, np.float32) * 3
mapy = np.ones(src.shape, np.float32) * 2
dst = cv2.remap(src, mapx, mapy, cv2.INTER_LINEAR)

print(f"src =\n{src}")
print(f"mapx =\n{mapx}")
print(f"mapy =\n{mapy}")
print(f"dst =\n{dst}")

10-5-2 图像复制

复制图像时，目标图像每个像素都取来源图像同一位置：mapx[r, c] = c， mapy[r, c] = r。矩阵示例和图像示例分别对应原书第 10-19 与 10-20 页。

程序实例 ch10_11.py：使用 remap() 执行矩阵复制

# ch10_11.py
import cv2
import numpy as np

src = np.random.randint(0, 256, size=[3, 5], dtype=np.uint8)
rows, cols = src.shape
mapx = np.zeros(src.shape, np.float32)
mapy = np.zeros(src.shape, np.float32)

for r in range(rows):
    for c in range(cols):
        mapx.itemset((r, c), c)
        mapy.itemset((r, c), r)

dst = cv2.remap(src, mapx, mapy, cv2.INTER_LINEAR)

print(f"src =\n{src}")
print(f"mapx =\n{mapx}")
print(f"mapy =\n{mapy}")
print(f"dst =\n{dst}")

程序实例 ch10_12.py：使用 remap() 执行图像复制

# ch10_12.py
import cv2
import numpy as np

src = cv2.imread("huang.jpg")
rows, cols = src.shape[:2]
mapx = np.zeros(src.shape[:2], np.float32)
mapy = np.zeros(src.shape[:2], np.float32)

for r in range(rows):
    for c in range(cols):
        mapx.itemset((r, c), c)
        mapy.itemset((r, c), r)

dst = cv2.remap(src, mapx, mapy, cv2.INTER_LINEAR)

cv2.imshow("src", src)
cv2.imshow("dst", dst)
cv2.waitKey(0)
cv2.destroyAllWindows()

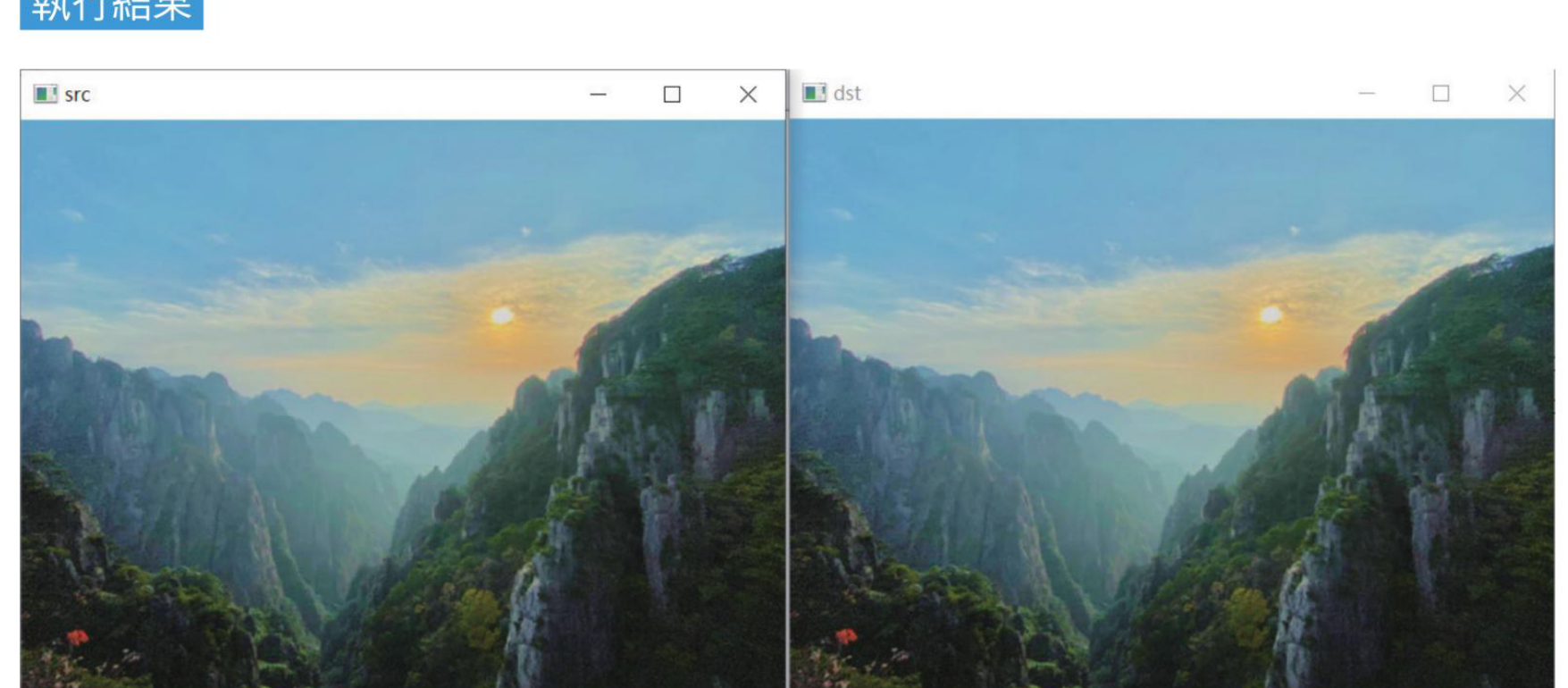

重映射复制结果

目标图像逐点回查来源图像相同坐标，结果就是完整复制，参考原书第 10-20 页。

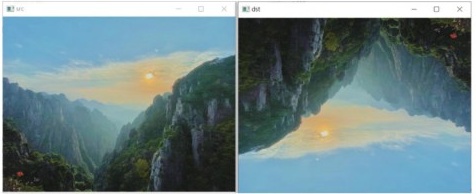

10-5-3 与 10-5-4 翻转

用重映射做垂直翻转时，x 坐标不变，y 坐标改为 rows - 1 - r；做水平翻转时，y 坐标不变，x 坐标改为 cols - 1 - c。这与 cv2.flip() 的效果类似，但 remap() 显示了像素坐标如何被重新指定。

程序实例 ch10_13.py：使用 remap() 执行垂直翻转的矩阵实例

# ch10_13.py
import cv2
import numpy as np

src = np.random.randint(0, 256, size=[3, 5], dtype=np.uint8)
rows, cols = src.shape
mapx = np.zeros(src.shape, np.float32)
mapy = np.zeros(src.shape, np.float32)

for r in range(rows):
    for c in range(cols):
        mapx.itemset((r, c), c)
        mapy.itemset((r, c), rows - 1 - r)

dst = cv2.remap(src, mapx, mapy, cv2.INTER_LINEAR)

print(f"src =\n{src}")
print(f"mapx =\n{mapx}")
print(f"mapy =\n{mapy}")
print(f"dst =\n{dst}")

程序实例 ch10_14.py：使用 remap() 执行图像垂直翻转

# ch10_14.py
import cv2
import numpy as np

src = cv2.imread("huang.jpg")
rows, cols = src.shape[:2]
mapx = np.zeros(src.shape[:2], np.float32)
mapy = np.zeros(src.shape[:2], np.float32)

for r in range(rows):
    for c in range(cols):
        mapx.itemset((r, c), c)
        mapy.itemset((r, c), rows - 1 - r)

dst = cv2.remap(src, mapx, mapy, cv2.INTER_LINEAR)

cv2.imshow("src", src)
cv2.imshow("dst", dst)
cv2.waitKey(0)
cv2.destroyAllWindows()

程序实例 ch10_15.py：使用 remap() 执行水平翻转的矩阵实例

# ch10_15.py
import cv2
import numpy as np

src = np.random.randint(0, 256, size=[3, 5], dtype=np.uint8)
rows, cols = src.shape
mapx = np.zeros(src.shape, np.float32)
mapy = np.zeros(src.shape, np.float32)

for r in range(rows):
    for c in range(cols):
        mapx.itemset((r, c), cols - 1 - c)
        mapy.itemset((r, c), r)

dst = cv2.remap(src, mapx, mapy, cv2.INTER_LINEAR)

print(f"src =\n{src}")
print(f"mapx =\n{mapx}")
print(f"mapy =\n{mapy}")
print(f"dst =\n{dst}")

程序实例 ch10_16.py：使用 remap() 执行图像水平翻转

# ch10_16.py
import cv2
import numpy as np

src = cv2.imread("huang.jpg")
rows, cols = src.shape[:2]
mapx = np.zeros(src.shape[:2], np.float32)
mapy = np.zeros(src.shape[:2], np.float32)

for r in range(rows):
    for c in range(cols):
        mapx.itemset((r, c), cols - 1 - c)
        mapy.itemset((r, c), r)

dst = cv2.remap(src, mapx, mapy, cv2.INTER_LINEAR)

cv2.imshow("src", src)
cv2.imshow("dst", dst)
cv2.waitKey(0)
cv2.destroyAllWindows()

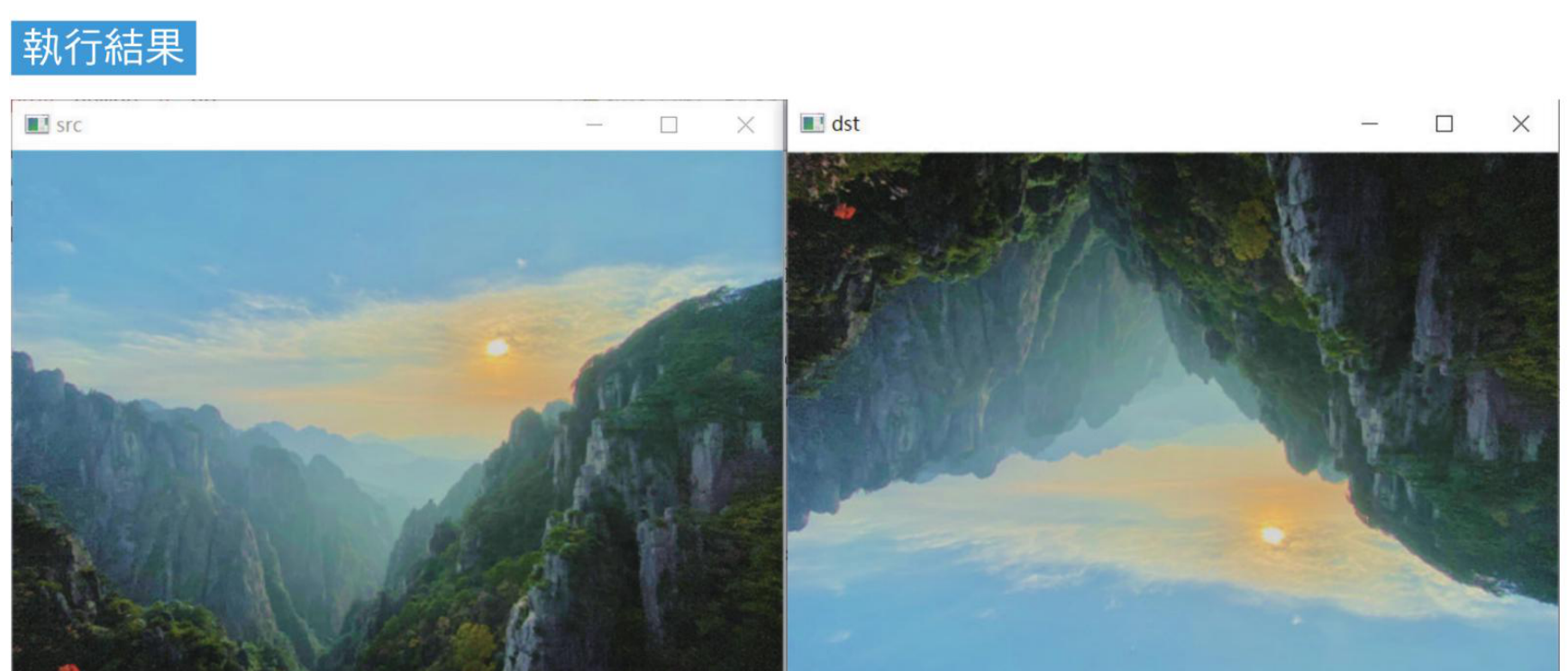

垂直翻转

使用 mapy = rows - 1 - r 实现上下翻转，参考原书第 10-22 页。

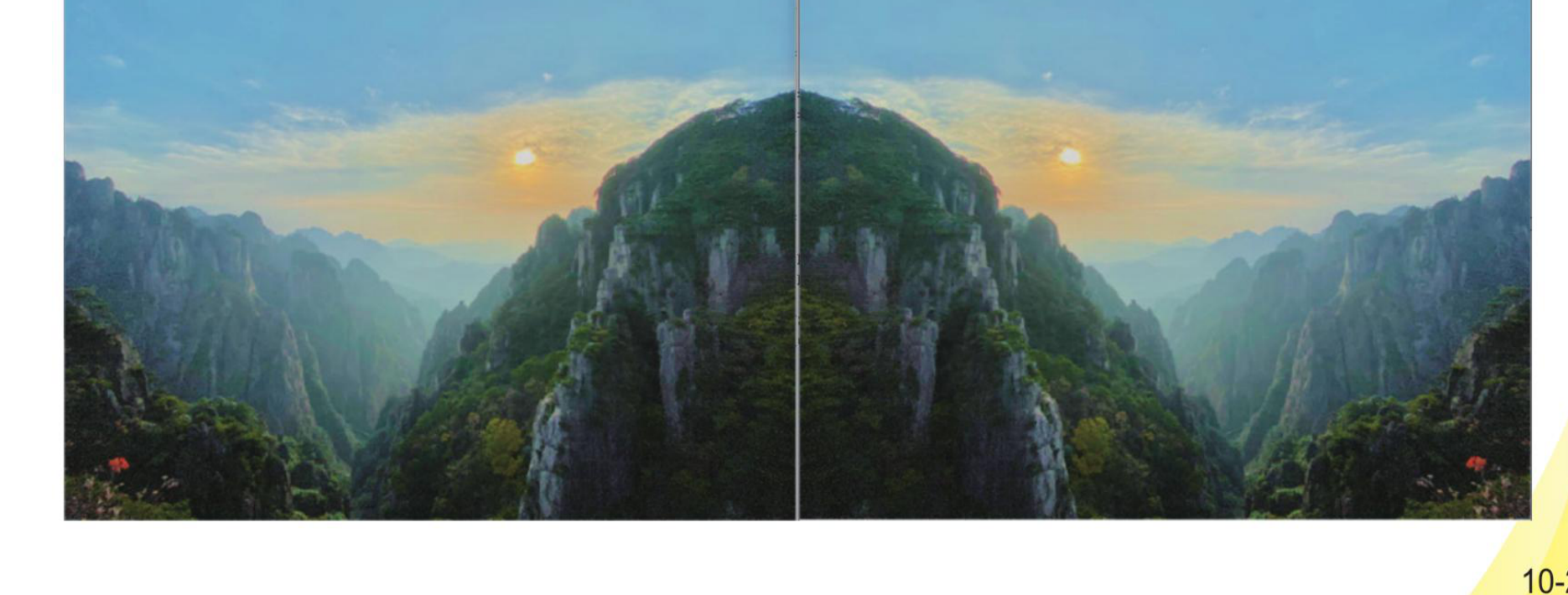

水平翻转

使用 mapx = cols - 1 - c 实现左右翻转，参考原书第 10-23 页。

10-5-5 与 10-5-6 缩放和压缩

重映射也能完成缩放。书中先把目标图像中间区域映射到来源图像完整区域，外围像素则统一映射到来源图像 (0, 0)，因此外围显示为来源左上角像素的颜色。垂直压缩则把 mapy 的来源 y 坐标放大，例如 mapy[r, c] = 2 * r，让目标图像只采样来源图像的上半部分。

程序实例 ch10_17.py：把图像缩小到目标中央

# ch10_17.py
import cv2
import numpy as np

src = cv2.imread("tunnel.jpg")
rows, cols = src.shape[:2]
mapx = np.zeros(src.shape[:2], np.float32)
mapy = np.zeros(src.shape[:2], np.float32)

for r in range(rows):
    for c in range(cols):
        if 0.25 * rows < r < 0.75 * rows and 0.25 * cols < c < 0.75 * cols:
            mapx.itemset((r, c), 2 * (c - cols * 0.25))
            mapy.itemset((r, c), 2 * (r - rows * 0.25))
        else:
            mapx.itemset((r, c), 0)
            mapy.itemset((r, c), 0)

dst = cv2.remap(src, mapx, mapy, cv2.INTER_LINEAR)

cv2.imshow("src", src)
cv2.imshow("dst", dst)
cv2.waitKey(0)
cv2.destroyAllWindows()

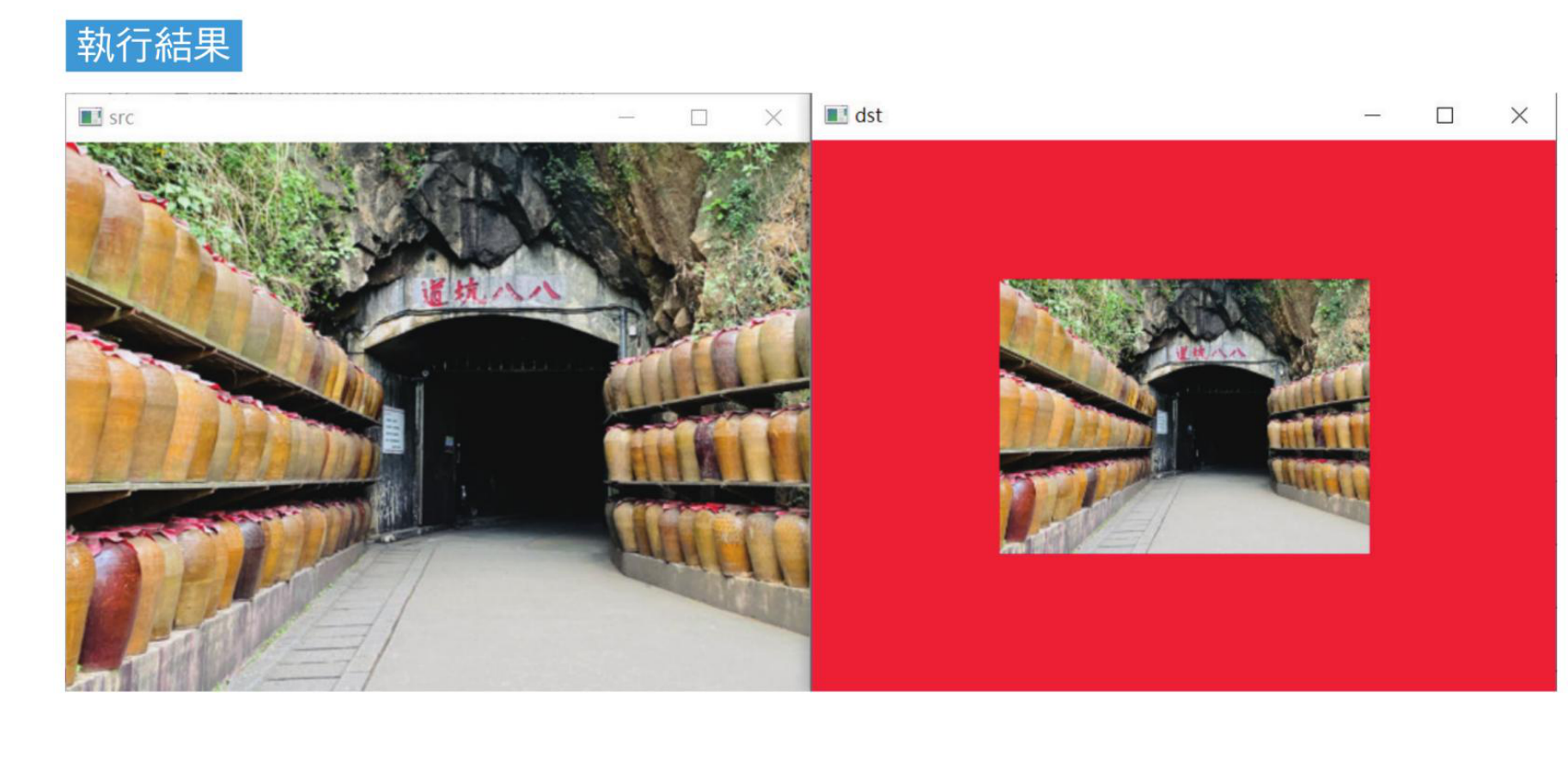

重映射缩小

中间区域显示缩小图像，外围取来源图像左上角像素，参考原书第 10-25 页。

程序实例 ch10_18.py：垂直压缩一半

# ch10_18.py
import cv2
import numpy as np

src = cv2.imread("tunnel.jpg")
rows, cols = src.shape[:2]
mapx = np.zeros(src.shape[:2], np.float32)
mapy = np.zeros(src.shape[:2], np.float32)

for r in range(rows):
    for c in range(cols):
        mapx.itemset((r, c), c)
        mapy.itemset((r, c), 2 * r)

dst = cv2.remap(src, mapx, mapy, cv2.INTER_LINEAR)

cv2.imshow("src", src)
cv2.imshow("dst", dst)
cv2.waitKey(0)
cv2.destroyAllWindows()

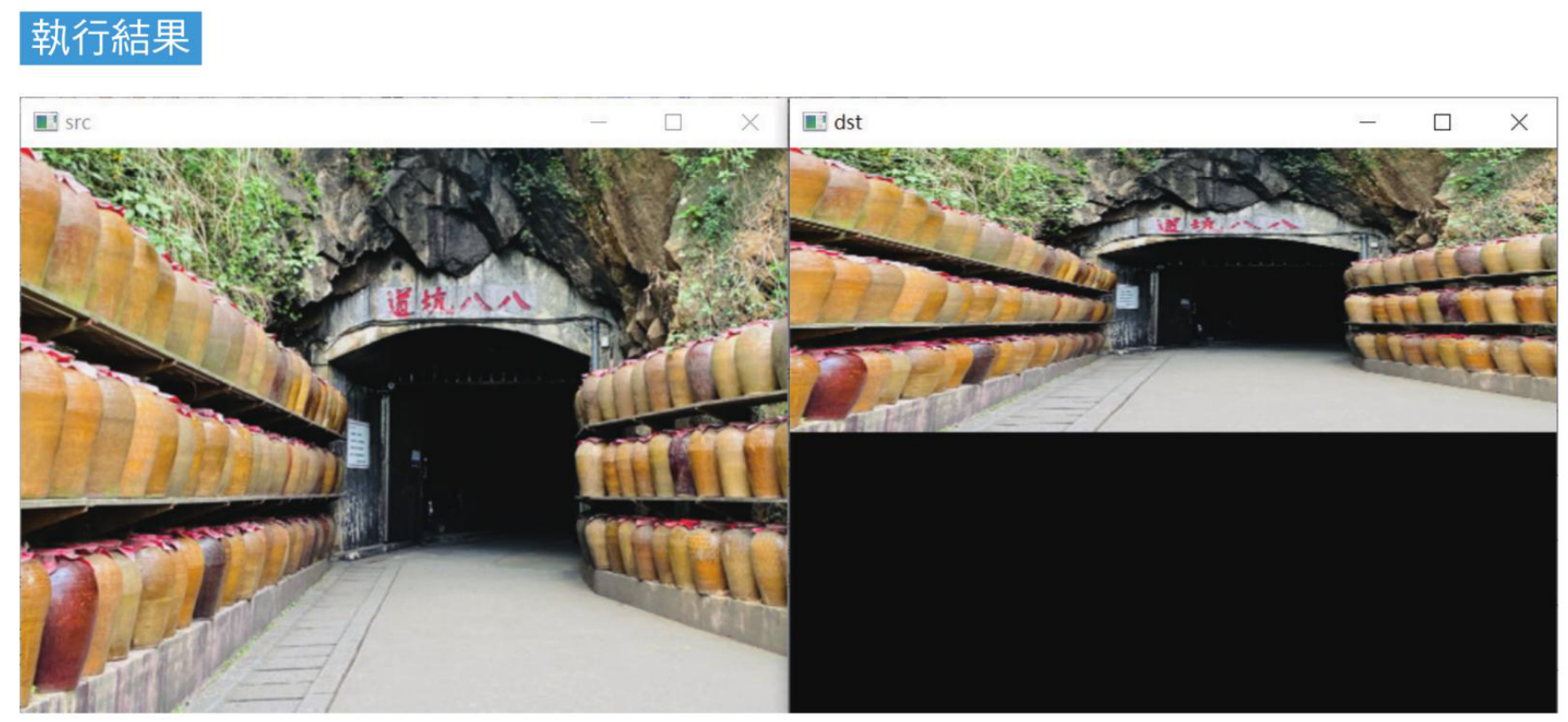

垂直压缩
