第 18 章

从直线检测到无人驾驶车道检测

霍夫变换的基础原理解说 · HoughLines() 函数 · HoughLinesP() 函数 · 霍夫圆环变换检测

霍夫变换可以将影像中的几何形状转换为参数空间中的点，再借由累加与投票找出最可能存在的直线或圆形。本章从直线的笛卡儿表示法说起，逐步进入 OpenCV 的直线与圆形检测函数，最后以车道线检测作为应用范例。

章首页与小节目录

原书第 18-1 页裁切：本章标题与 18-1、18-2、18-3、18-4 小节目录。

18-1

霍夫变换的基础原理解说

霍夫变换（Hough Transform）最初是 1962 年由霍夫提出专利申请，专利名称是「辨识复杂图案的方法」（Method and Means for Recognizing Complex Patterns）。此方法的主要观念是任何一条直线可以用斜率（slope）和截距（intercept）表示，同时使用斜率和截距将一条直线参数化。

现在广泛使用的霍夫变换，是 1972 年由 Richard Duda 和 Peter Hart 发明。经典的霍夫变换是侦测影像中的直线，之后的霍夫变换不仅能辨识直线，也可以辨识其他简单形状，例如圆形和椭圆形。1981 年 Dana H. Ballard 发表了 Generalizing the Hough transform to detect arbitrary shapes，自此电脑视觉领域开始流行应用霍夫变换；目前最流行的自动驾驶，也使用霍夫变换对行车的车道进行检测。

18-1-1 认识笛卡儿座标与霍夫座标

笛卡儿座标系统就是我们熟知的直角座标系统。在直角座标系统中，一条直线可以用下列方程式表示：

y = mx + b

在上述方程式中，m 代表斜率，b 代表截距。相同的概念若映射到霍夫空间，斜率 m 和截距 b 也可以当作座标，因此笛卡儿座标中的一条直线，会映射到霍夫空间中的一个点。

18-1-2 映射观念

笛卡儿空间中存在 1 个点，可以映射到霍夫空间成一条线；笛卡儿空间中存在 2 个点，可以映射到霍夫空间成两条交叉的直线。若笛卡儿空间两个点 (x0, y0) 和 (x1, y1) 可以连成一条直线，假设直线为 y = m1x + b1，则这条直线映射到霍夫空间的点是 (m1, b1)。

b = -x0m + y0 b = -x1m + y1

18-1-3 认识极座标的基本定义

极座标（Polar coordinate system）是一个二维的座标系统，每一个点的位置使用夹角和相对原点的距离表示。点可写成 (r cosθ, r sinθ)。

18-1-4 霍夫变换与极座标

在笛卡儿座标系统中，直线方程式 y = m0x + b0 的最大问题是无法表示一条垂直线，因为斜率值会是无限大。因此 Richard Duda 和 Peter Hart 发明使用极座标方式表示直线的参数，下方左图是笛卡儿空间，右图是霍夫空间；相当于极座标上的线映射到霍夫空间也是一个点 (ρ, θ)。

ρ = x cosθ + y sinθ

霍夫变换原理图

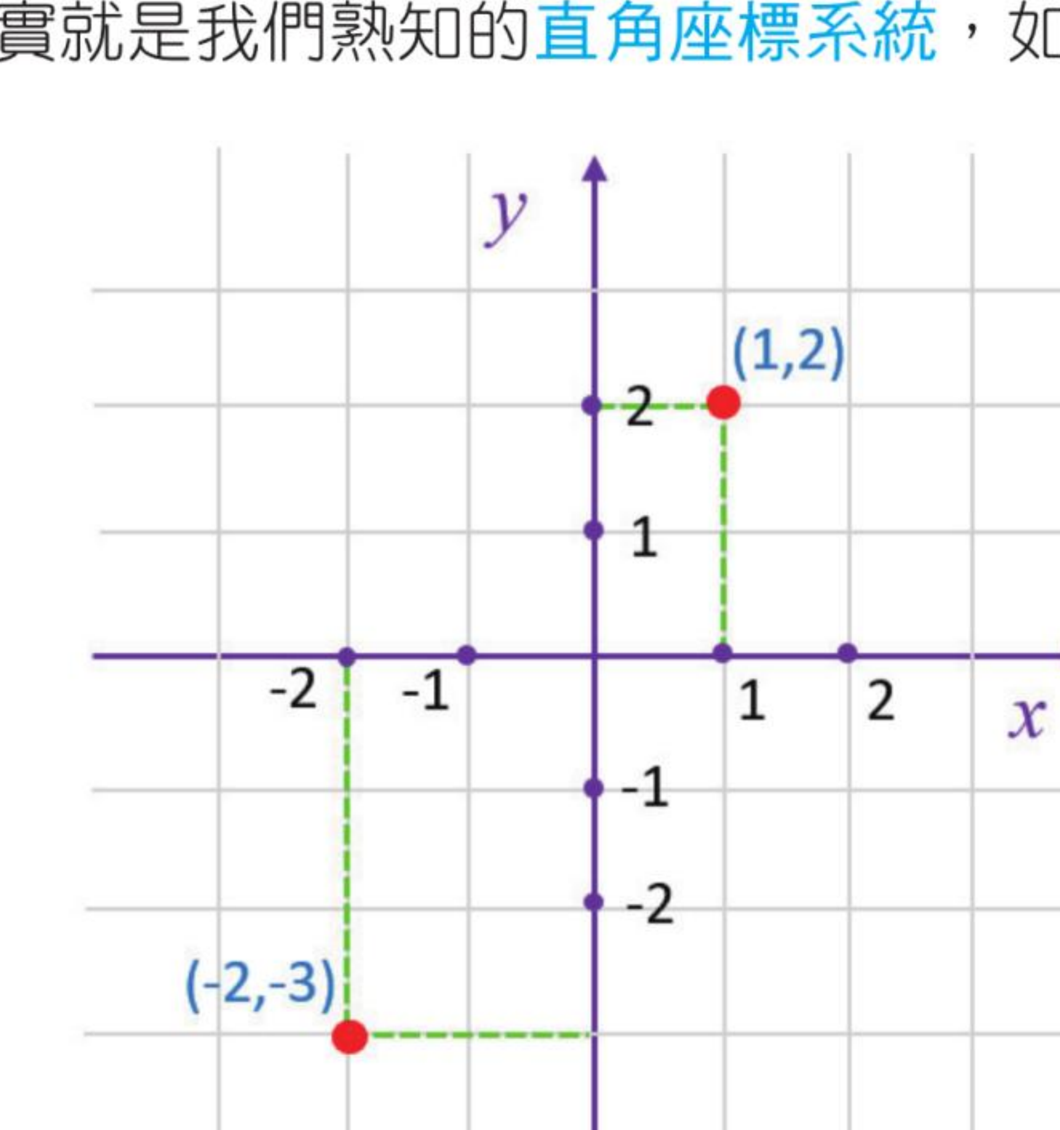

原书第 18-2 页裁切：笛卡儿座标中的点与直线方程式示意图。

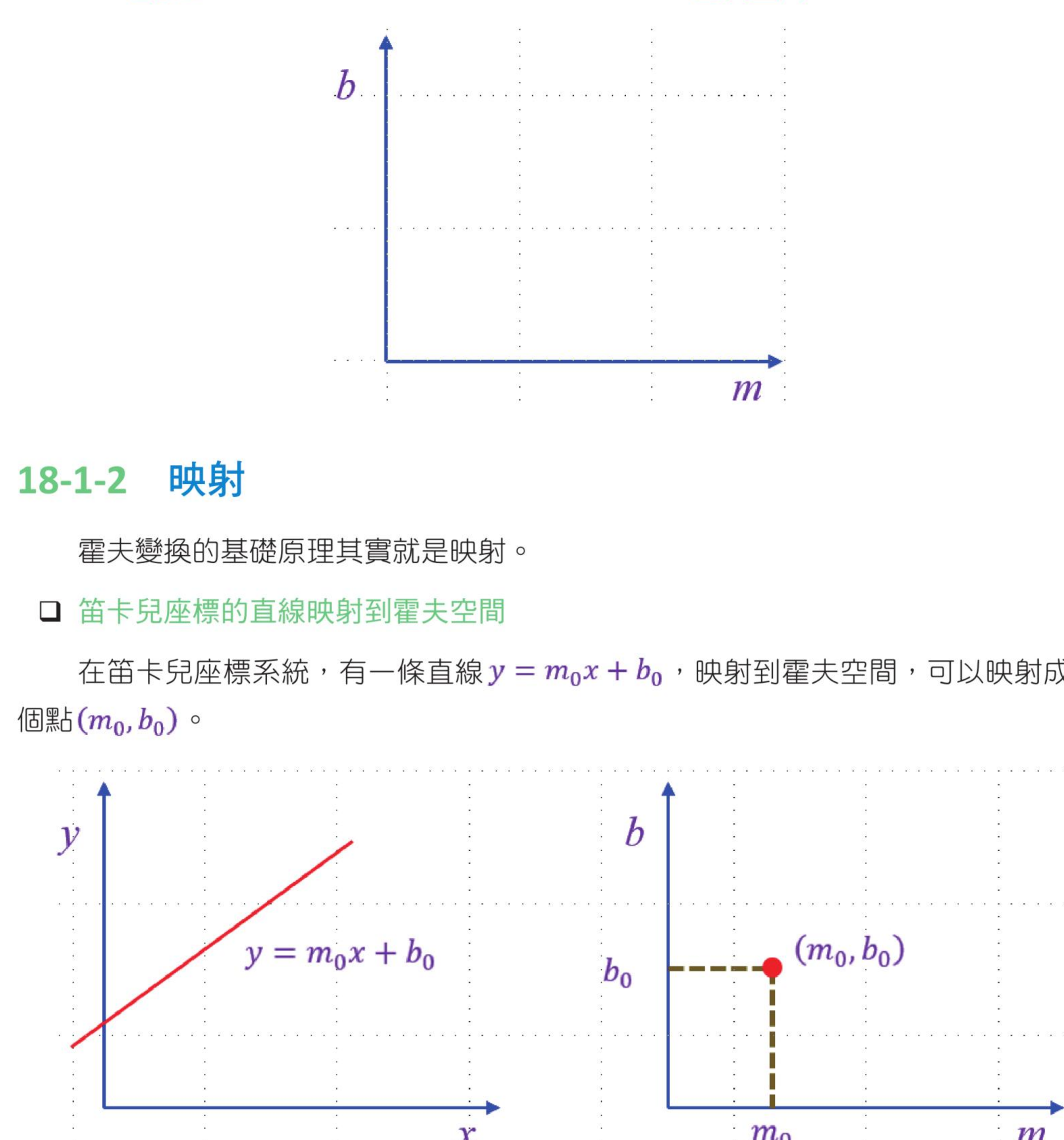

原书第 18-3 页裁切：笛卡儿直线映射到霍夫空间中的点。

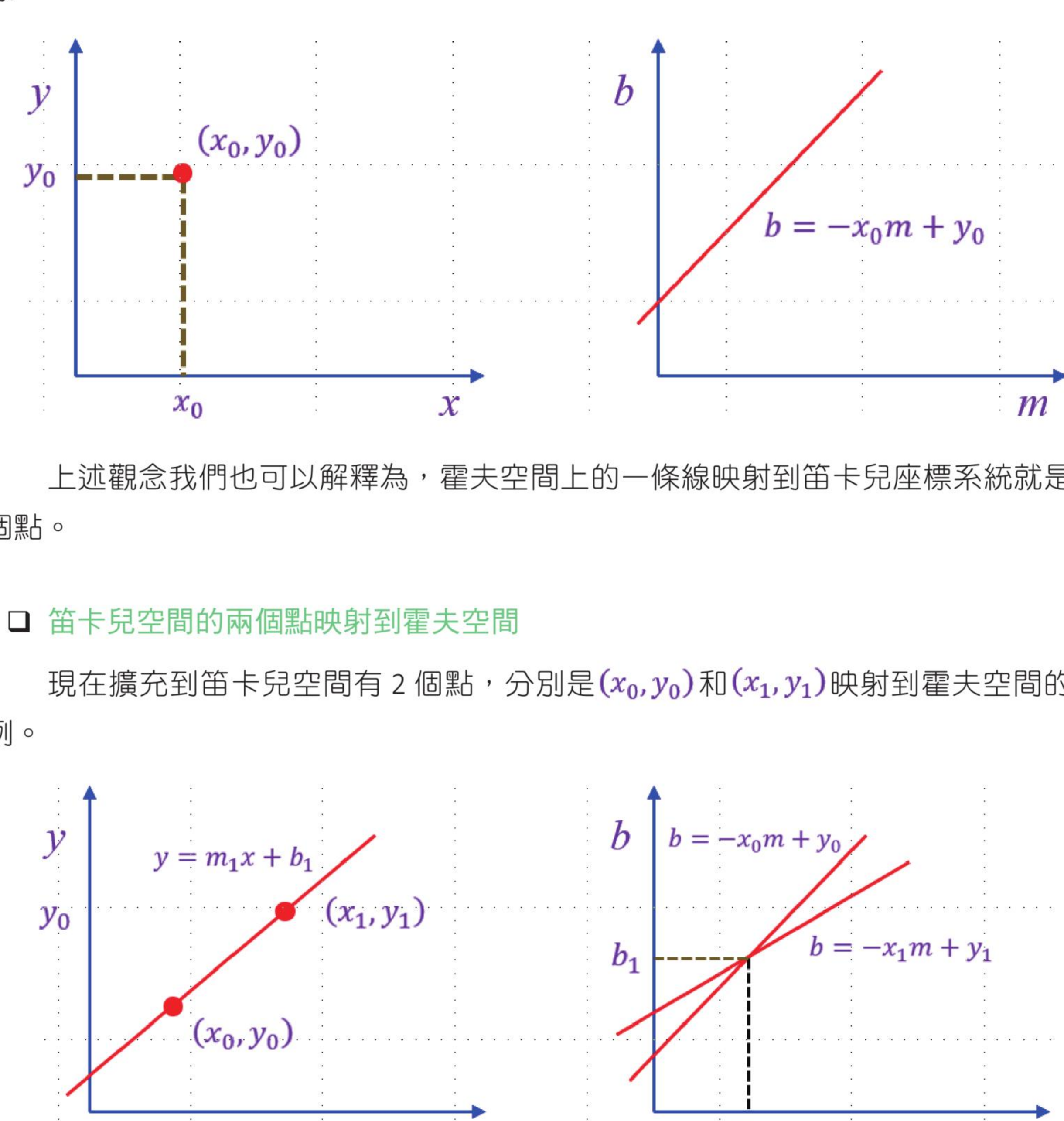

原书第 18-4 页裁切：单点映射成直线、两点映射成霍夫空间交点。

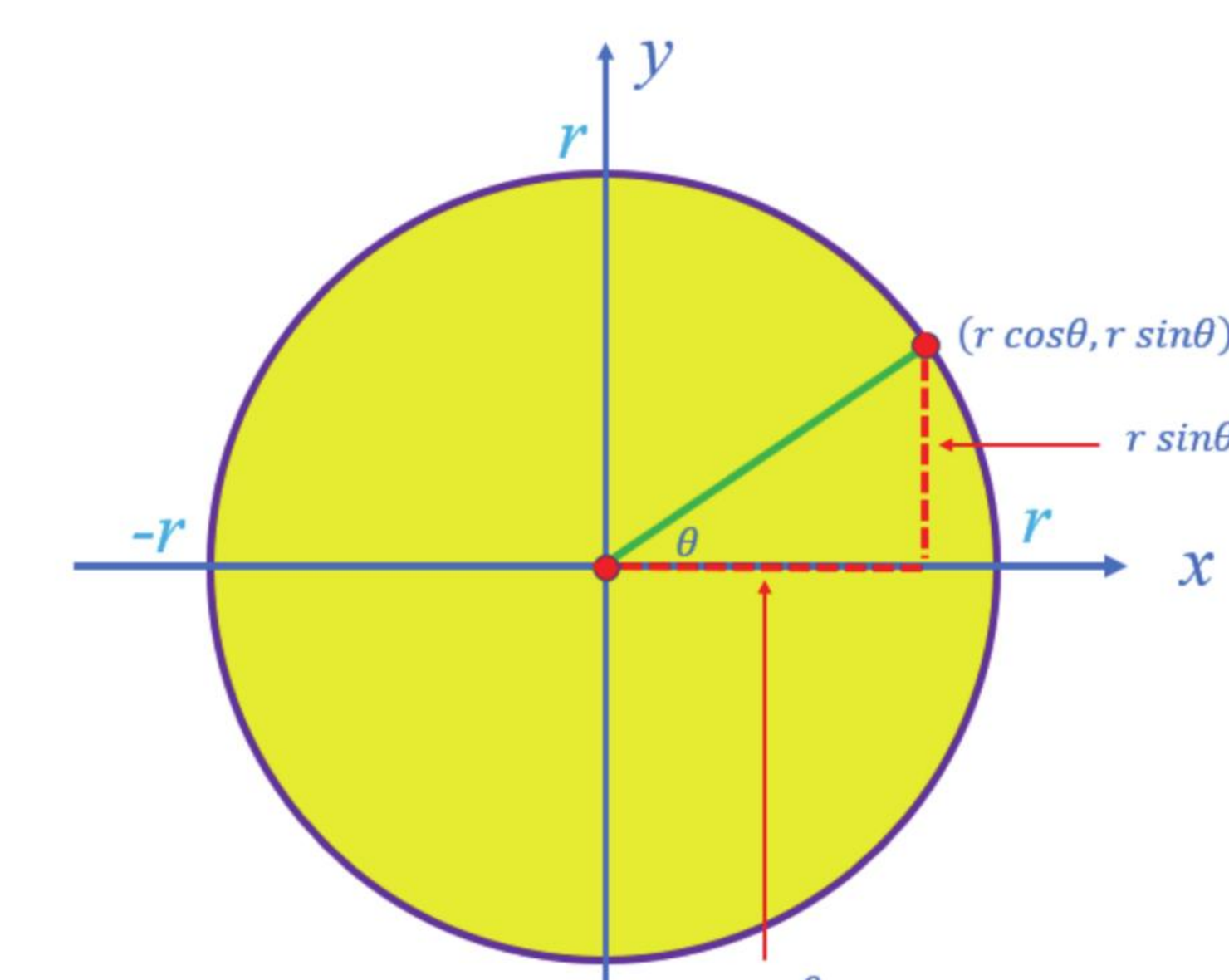

原书第 18-5 页裁切：极座标 (r cosθ, r sinθ) 与半径分量。

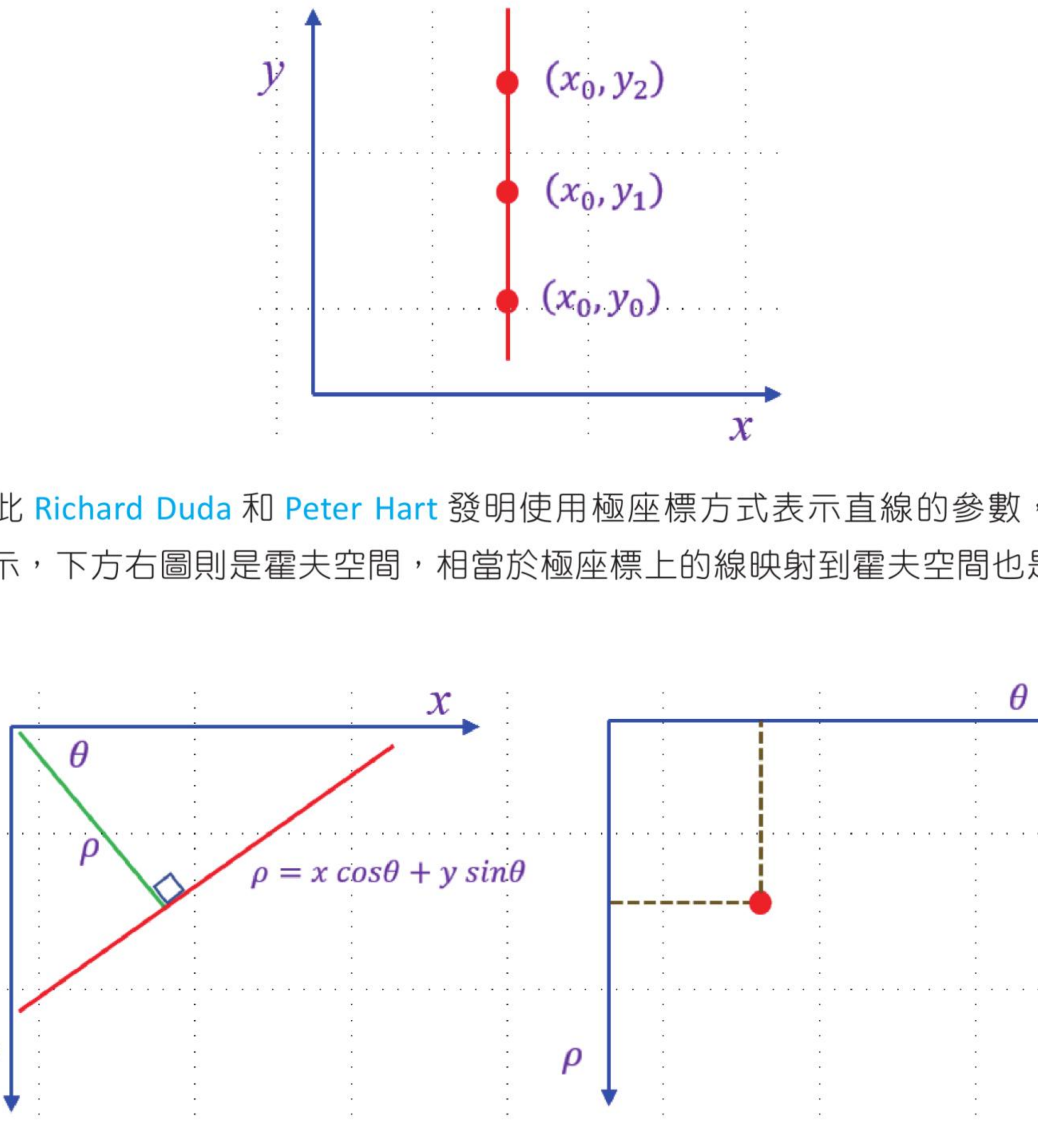

原书第 18-6 页裁切：垂直线、极座标直线与霍夫空间点的对应关系。

18-2

HoughLines() 函数

OpenCV 提供了两种用于检测直线的霍夫变换函数，本节先说明基本版的 HoughLines()。这个函数需要输入二值影像，实务上常先将影像转为灰阶，再使用 Canny 做边缘侦测。

lines = cv2.HoughLines(image, rho, theta, threshold)

参数 / 回传值	说明
`lines`	函数回传值，直线参数，格式是 `(ρ, θ)`，元素类型是 Numpy 阵列。
`image`	要辨识的影像，这是二值影像；建议先使用 Canny 边缘侦测。
`rho`	以像素为单位的距离 `ρ`，常将此值设为 `1`，表示检测所有可能的半径长度。
`theta`	检测角度 `θ`，常将此值设为 `π/180`，表示检测所有可能的角度。
`threshold`	阈值；如果此值越小，所检测的直线就会越多。

程式实例 ch18_1.py：使用 calendar.jpg 当作影像，然后 HoughLines() 函数检测此影像内的直线。

# ch18_1.py
import cv2
import numpy as np

src = cv2.imread('calendar.jpg', cv2.IMREAD_COLOR)
cv2.imshow("src", src)
src_gray = cv2.cvtColor(src, cv2.COLOR_BGR2GRAY)      # 转成灰阶
edges = cv2.Canny(src_gray, 100, 200)                 # 使用 Canny 边缘检测
cv2.imshow("Canny", edges)                            # 显示 Canny 边缘线条
lines = cv2.HoughLines(edges, 1, np.pi/180, 200)      # 检测直线

# 绘制直线
for line in lines:
    rho, theta = line[0]                              # lines 回传
    a = np.cos(theta)                                 # cos(theta)
    b = np.sin(theta)                                 # sin(theta)
    x0 = rho * a
    y0 = rho * b
    x1 = int(x0 + 1000*(-b))                          # 建立 x1
    y1 = int(y0 + 1000*(a))                           # 建立 y1
    x2 = int(x0 - 1000*(-b))                          # 建立 x2
    y2 = int(y0 - 1000*(a))                           # 建立 y2
    cv2.line(src, (x1, y1), (x2, y2), (0, 255, 0), 2) # 绘制绿色线条
cv2.imshow("dst", src)

cv2.waitKey(0)
cv2.destroyAllWindows()

HoughLines() 执行结果

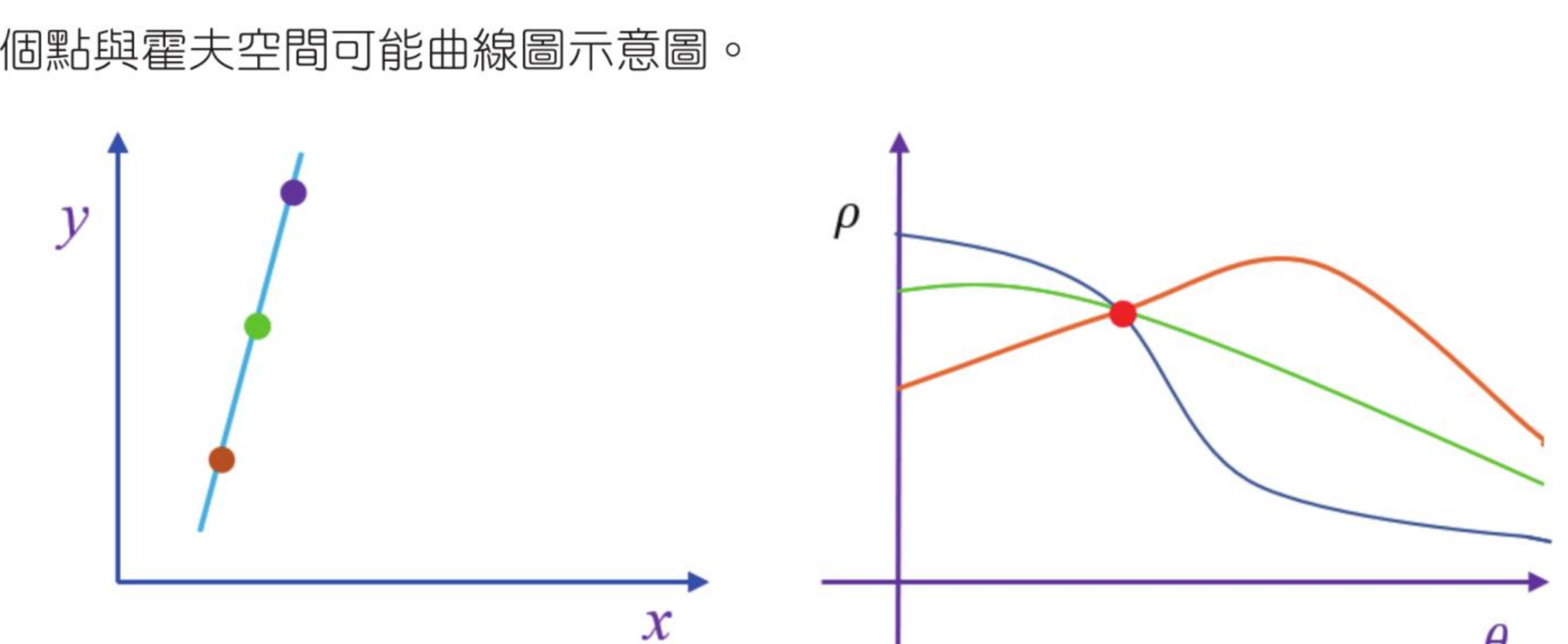

原书第 18-7 页裁切：极座标空间的多条曲线交会示意。

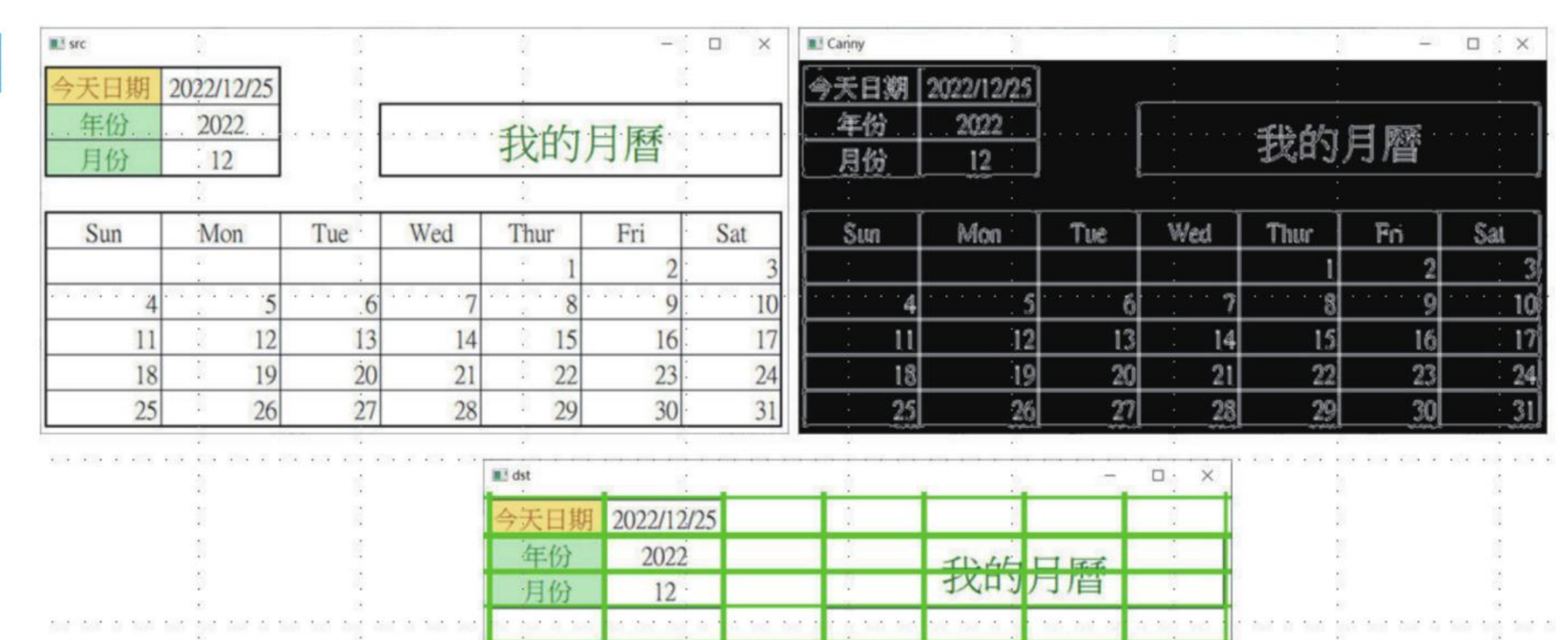

原书第 18-8 页裁切：原始影像、Canny 边缘影像与 HoughLines() 检测结果。

18-3

HoughLinesP() 函数

HoughLinesP() 是进阶版的直线检测函数，基本上是 18-2 节 HoughLines() 的改良，主要增加 minLineLength 和 maxLineGap 参数。此函数所采用的方法称为机率霍夫变换法。

lines = cv2.HoughLinesP(image, rho, theta, threshold, minLineLength, maxLineGap)

参数 / 回传值	说明
`lines`	函数回传值，直线参数为 `(x1, y1)` 和 `(x2, y2)`，只要将两点连起来就构成直线。
`image`	要辨识的二值影像，建议先使用 Canny 边缘侦测。
`rho`	以像素为单位的距离，常设为 `1`。
`theta`	检测角度，常设为 `π/180`。
`threshold`	阈值；如果此值越小，检测的直线会越多。
`minLineLength`	检测直线的最小长度，短于该长度的直线会被舍去。
`maxLineGap`	线段之间最大的允许间隙，短于该长度会被视为一条直线。

程式实例 ch18_2.py：使用 lane.jpg 影像，设计仓库道路识别。

# ch18_2.py
import cv2
import numpy as np

src = cv2.imread('lane.jpg', cv2.IMREAD_COLOR)
cv2.imshow("src", src)
src_gray = cv2.cvtColor(src, cv2.COLOR_BGR2GRAY)      # 转成灰阶
edges = cv2.Canny(src_gray, 50, 200)                  # 使用 Canny 边缘检测
cv2.imshow("Canny", edges)
lines = cv2.HoughLines(edges, 1, np.pi/180, 200)
for line in lines:
    rho, theta = line[0]
    a = np.cos(theta)
    b = np.sin(theta)
    x0 = a * rho
    y0 = b * rho
    x1 = int(x0 + 1000 * (-b))
    y1 = int(y0 + 1000 * (a))
    x2 = int(x0 - 1000 * (-b))
    y2 = int(y0 - 1000 * (a))
    cv2.line(src, (x1, y1), (x2, y2), (255, 0, 0), 3)
cv2.imshow("dst", src)

cv2.waitKey(0)
cv2.destroyAllWindows()

上述范例可用于简单道路识别。对于复杂的图，可能需要不断调整 HoughLines() 函数的 threshold 参数。实际应用不同影像时，必须适度调整 HoughLinesP() 的参数。

程式实例 ch18_3.py：无人驾驶汽车的道路检测。

# ch18_3.py
import cv2
import numpy as np

src = cv2.imread('roadtest.jpg', cv2.IMREAD_COLOR)
cv2.imshow("src", src)
src_gray = cv2.cvtColor(src, cv2.COLOR_BGR2GRAY)      # 转成灰阶
edges = cv2.Canny(src_gray, 50, 200)                  # 使用 Canny 边缘检测
cv2.imshow("Canny", edges)                            # 显示 Canny 边缘线条
lines = cv2.HoughLinesP(edges, 1, np.pi/180, 50, minLineLength=10, maxLineGap=100)
# 绘制检测到的直线
for line in lines:
    x1, y1, x2, y2 = line[0]
    cv2.line(src, (x1, y1), (x2, y2), (255, 0, 0), 3)
cv2.imshow("dst", src)

cv2.waitKey(0)
cv2.destroyAllWindows()

检测所有车道时，当无人车在驾驶时，更重要的是检测目前车子所在车道。此时可以使用阈值处理，将目前所在车道或要专注的车道处理成 ROI 区域，这个 ROI 区块用遮罩处理。

注实际应用不同影像时，必须适度调整 HoughLinesP() 的参数。

HoughLinesP() 执行结果

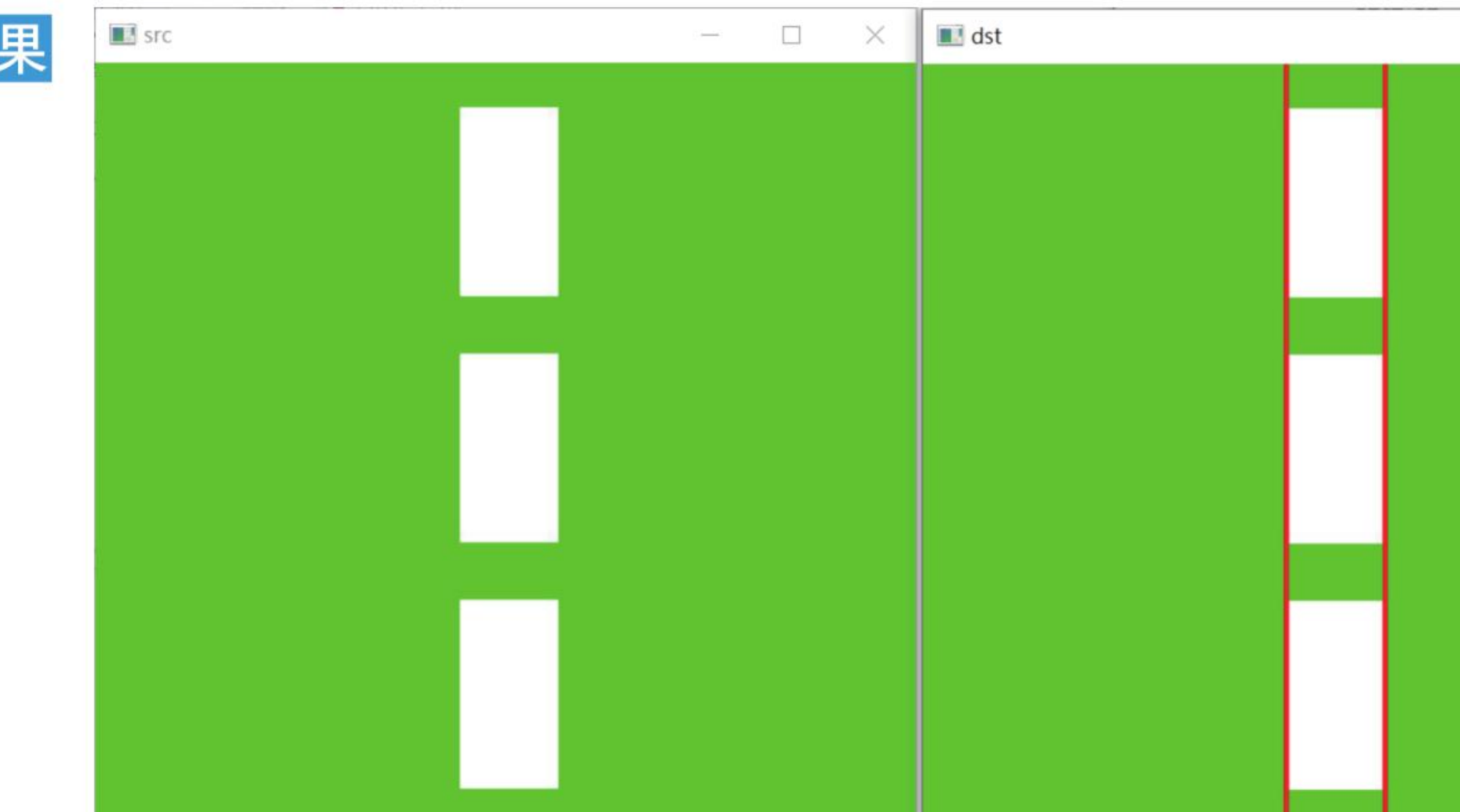

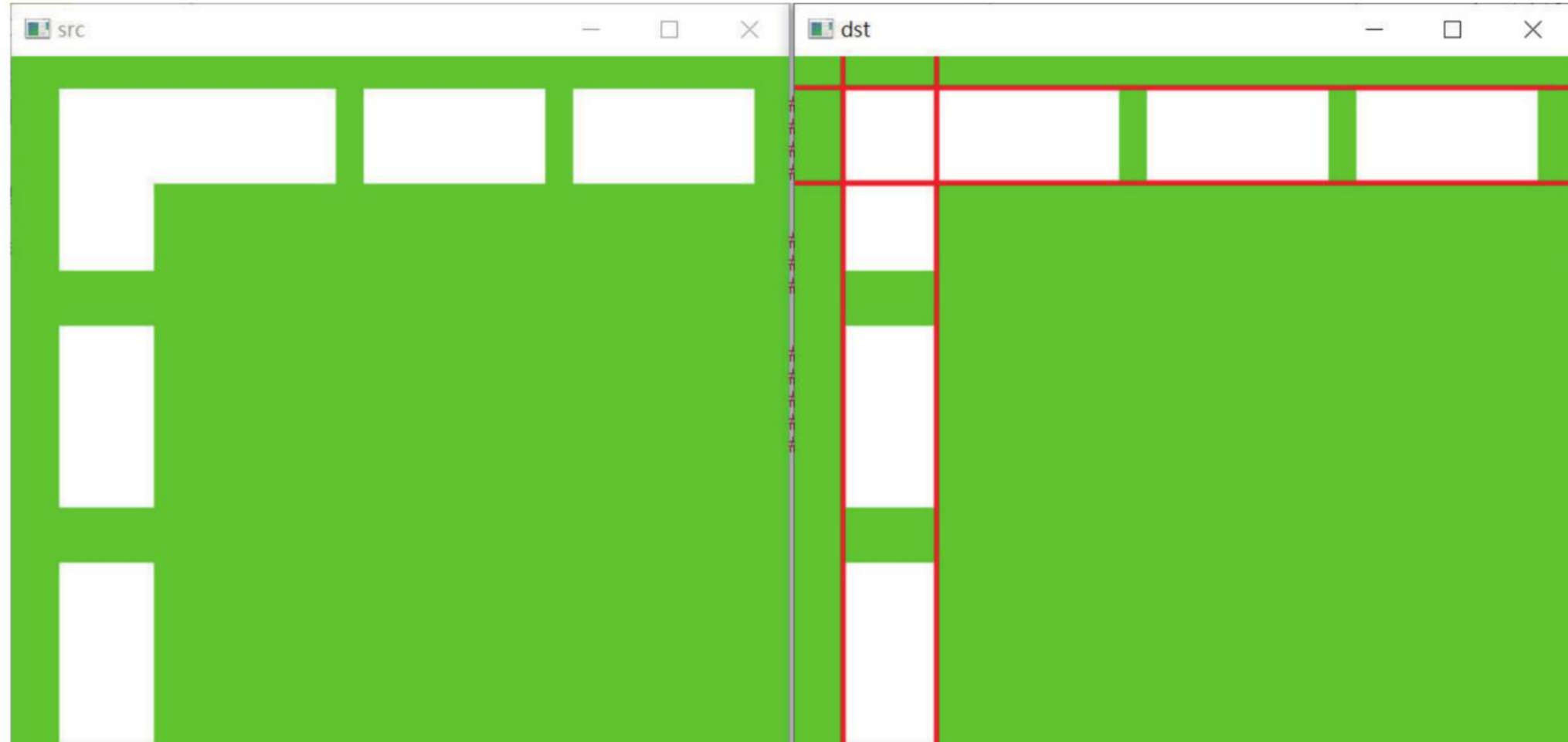

原书第 18-9 页裁切：仓库道路原图与直线检测结果。

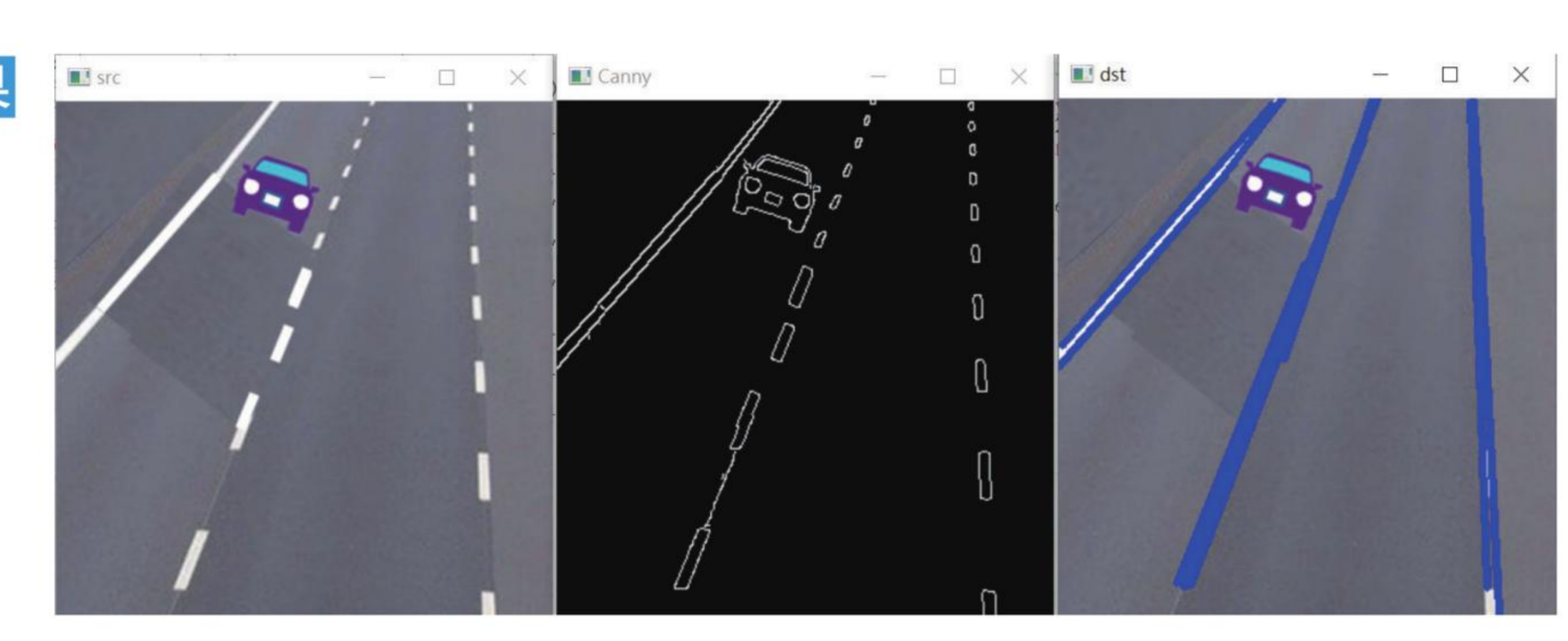

原书第 18-10 页裁切：道路、Canny 边缘与 HoughLinesP() 车道线检测结果。

18-4

霍夫圆环变换检测

霍夫变换除了可以检测直线，也可以用于检测其他形状的物体。本节讲解检测圆形物体的函数 HoughCircles()。在霍夫圆环检测中，其实就是要检测圆形的中心点 (x, y) 座标，和圆环的半径 r。

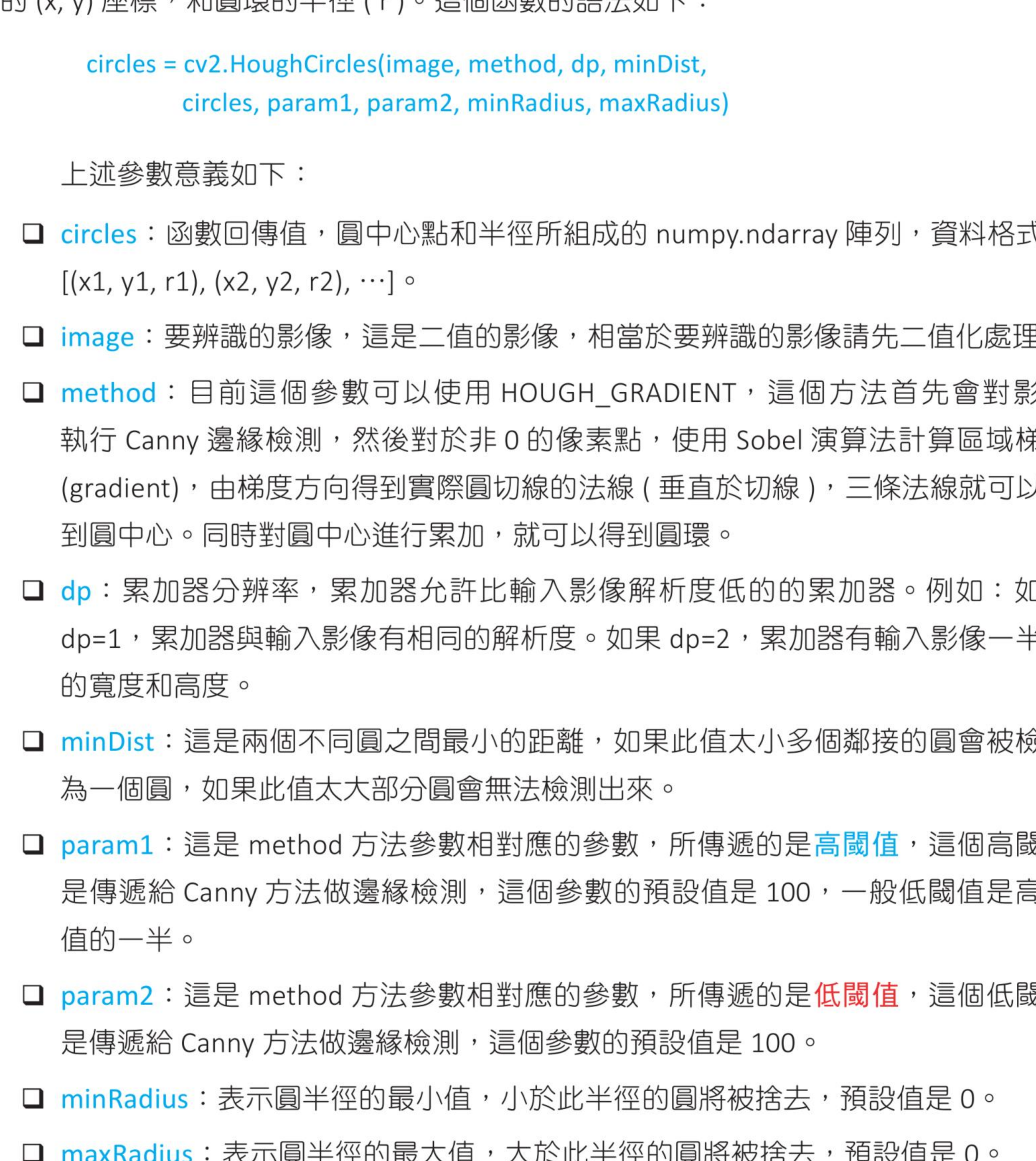

circles = cv2.HoughCircles(image, method, dp, minDist, circles, param1, param2, minRadius, maxRadius)

参数 / 回传值	说明
`circles`	函数回传值，由圆中心点和半径所组成的 `numpy.ndarray` 阵列，格式是 `[(x1, y1, r1), (x2, y2, r2), ...]`。
`image`	要辨识的二值影像，需先二值化处理。
`method`	目前可以使用 `HOUGH_GRADIENT`，此方法先对影像执行 Canny 边缘检测，再使用 Sobel 演算法计算区域梯度并累加圆中心。
`dp`	累加器分辨率。例如 `dp=1` 时，累加器与输入影像有相同解析度；`dp=2` 时，累加器宽高为输入影像的一半。
`minDist`	两个不同圆之间最小的距离。太小会将多个邻接圆检测为一个圆；太大则部分圆无法检测出来。
`param1`	与 `method` 相关的高阈值，预设值是 100；一般低阈值是高阈值的一半。
`param2`	与 `method` 相关的低阈值，预设值是 100。
`minRadius`	圆半径的最小值，小于此半径的圆将被舍去，预设值是 0。
`maxRadius`	圆半径的最大值，大于此半径的圆将被舍去，预设值是 0。

使用这个函数时，为了降低影像噪音，建议可以先用 medianBlur() 去除影像杂质。

程式实例 ch18_4.py：有一个影像内含多个圆圈，这个程式会将半径大于 70 的圆圈起来。半径小于 70 或其他外形的物件则不理会。

# ch18_4.py
import cv2
import numpy as np

src = cv2.imread('shapes.jpg')
cv2.imshow("src", src)
image = cv2.medianBlur(src, 5)                                         # 过滤杂讯
src_gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)                     # 转成灰阶
circles = cv2.HoughCircles(src_gray, cv2.HOUGH_GRADIENT, 1, 100, param1=50,
                           param2=30, minRadius=70, maxRadius=200)
circles = np.uint(np.around(circles))                                  # 转成整数
# 绘制检测到的圆
for c in circles[0]:
    x, y, r = c
    cv2.circle(src, (x, y), r, (0, 255, 0), 3)                         # 绿色绘圆外圈
    cv2.circle(src, (x, y), 2, (0, 0, 255), 2)                         # 红色绘圆中心
cv2.imshow("dst", src)

cv2.waitKey(0)
cv2.destroyAllWindows()

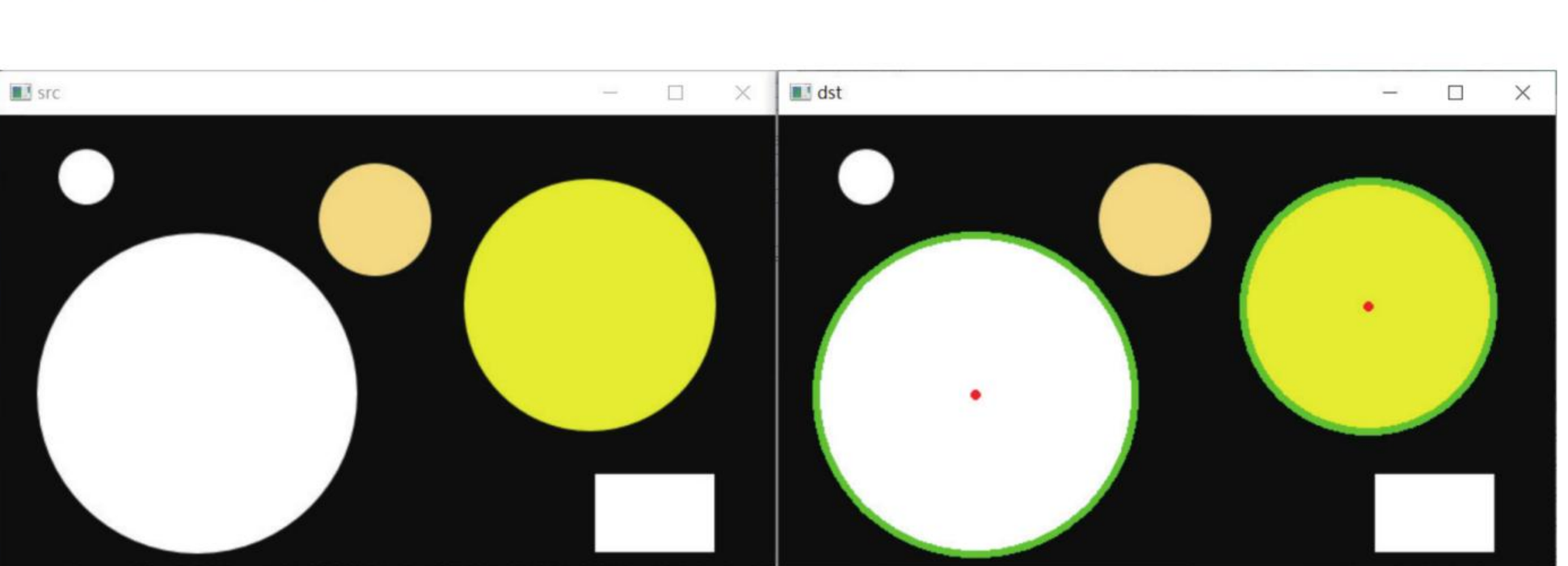

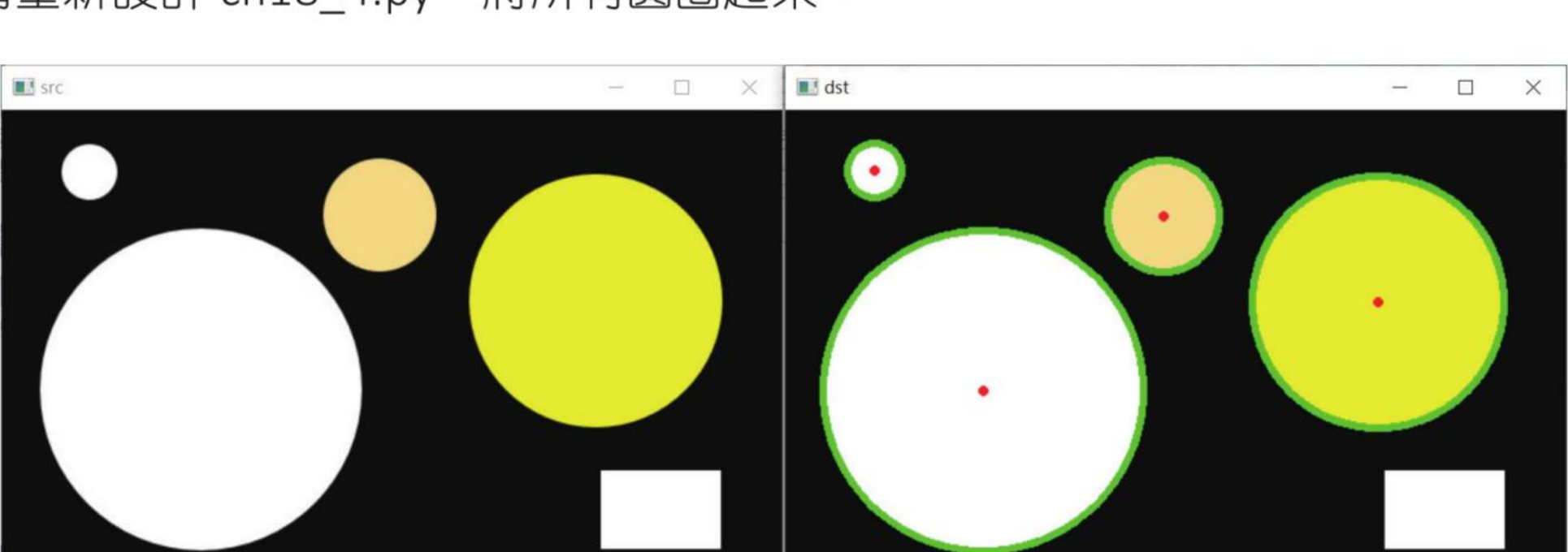

HoughCircles() 执行结果
