第 27 章

认识物件侦测原理与资源档案

Cascade Classifier · Haar-like Features · OpenCV Haarcascades XML · 人脸、眼睛、身体、猫脸与车牌侦测

人脸辨识是计算机技术的一种，这个技术可以测出人脸在影像中的位置，同时也可以找出多个人脸，在检测过程中基本上会忽略背景或其他物体。OpenCV 有提供一系列训练测试过的资源档，这些资源档可以让我们用很简单的指令完成人脸、眼睛、身形、上半身、下半身、猫脸、车牌等检测。

本章封面与小节目录。

27-1

物件侦测原理

在正式进入 AI 视觉的热门主题人脸辨识前，首先要判断目前的影像是否存在人脸，当影像存在人脸后，才可以更进一步分析此人脸是谁。

27-1-1 阶层分类器原理

Cascade Classifier 可以翻译为阶层式分类器，或是称级联分类器。这个分类器的基本原理是使用排除法，从简单开始逐步排除不符合的检测样本，经过多次检测后，最后所得到的符合我们所选的样本，又称此为正样本。

例如：假设要检测样本是否是猫，首先可以检测样本是否有 4 条腿，如果样本没有 4 条腿，则排除此样本，又称此为负样本。下一步可以检测是否有尾巴，如果没有尾巴的物件又可以排除。

阶层式分类器依序检查条件，未通过即归为负样本，最后留下正样本。

27-1-2 Haar 特征缘由

Haar-like features 中文翻译是哈尔特征，这是用于物体辨识的数位影像特征，这个名称是来自匈牙利科学家 Alfred Haar。基础原理是使用遮罩（mask）在影像内滑动，同时计算特征值。

OpenCV 所支援的层次式分类器所采用的演算法是 2001 年 Paul Viola 和 Michael Jones 的论文 Rapid Object Detection using a Boosted Cascade of Simple Features。这是一种机器学习的演算法，阶层函数是从大量的正样本影像和负样本影像中训练出来，然后用来检测其他影像的物件。

27-1-3 哈尔特征原理

现在假设使用人脸识别为例，最初需要大量的正样本影像（人脸影像）和负样本影像（没有人脸的影像）训练分类器，计算特征值的方法采用下列 Haar 特征说明。

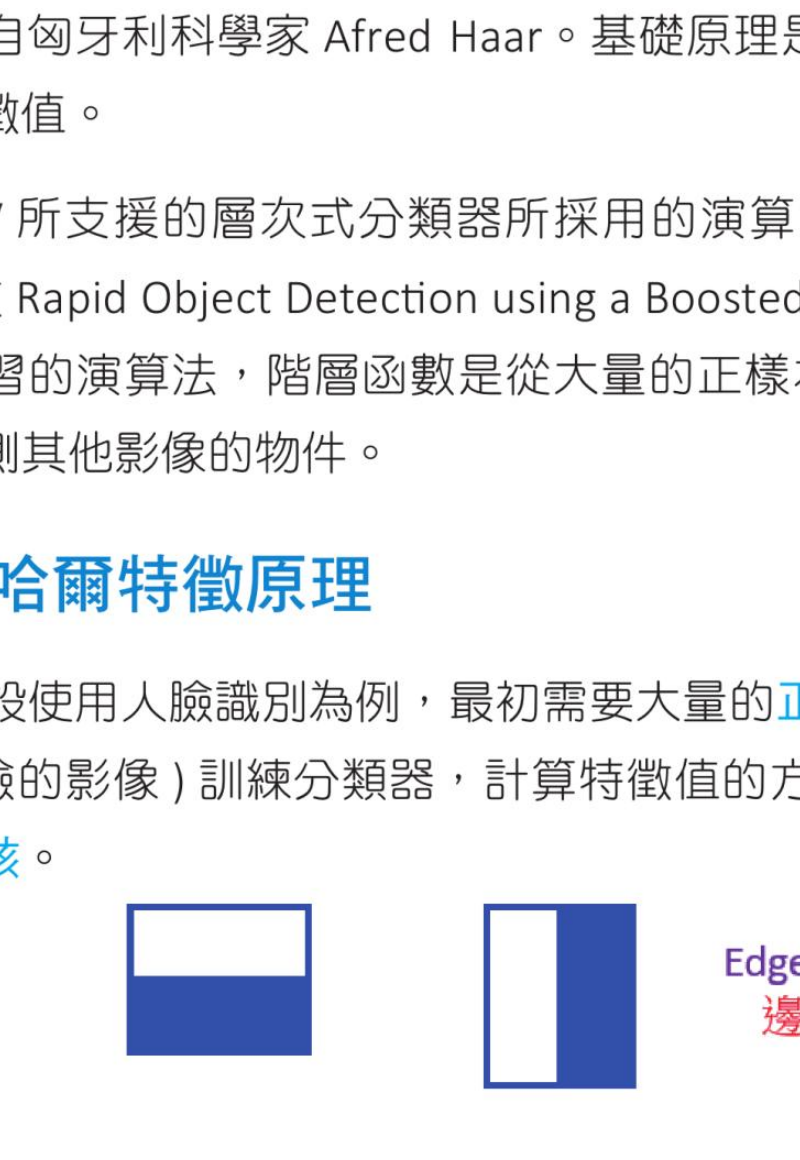

Edge Features、Line Features、Four-rectangle Features 的示意。

每个特征点计算方式是黑色（书中使用蓝色绘制）部分像素总和减去白色部分的像素总和。假设一张影像使用 24 x 24 的感兴趣区块也会产生超过 160000 个特征值。为了解决这个庞大的计算，Paul Viola 和 Michael Jones 导入积分影像的观念，不论影像多大，会将特征值的计算减到只有涉及 4 个像素点的操作。

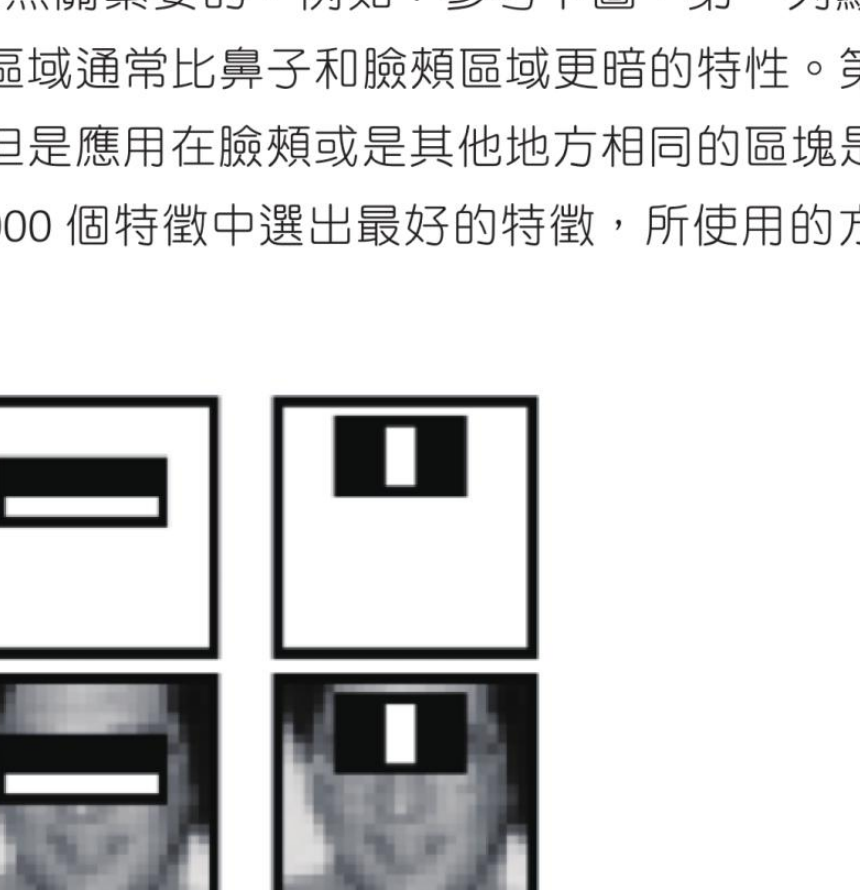

图片来源：OpenCV 官方网站。书中用此图说明眼睛区域通常比鼻子和脸颊区域更暗。

在 Paul Viola 和 Michael Jones 的论文中，即使是 200 个特征也可以提供约 95% 的准确率，最终他们设定了 6000 个特征，所以所需计算的特征一下子从 160000 减少到 6000 个特征。作者的检测器有 6000 多个特征，分成 38 个阶段，前五个阶段有 1、10、25、25 和 50 个特征。

27-2

找寻 OpenCV 的资源档案来源

OpenCV 安装成功后，可以在所安装资料夹的内看到这些资源档，以笔者的 Python 3.85 为例，可以在下列资料夹看到资源档案。

~\Python38-32\Lib\site-packages\cv2\data

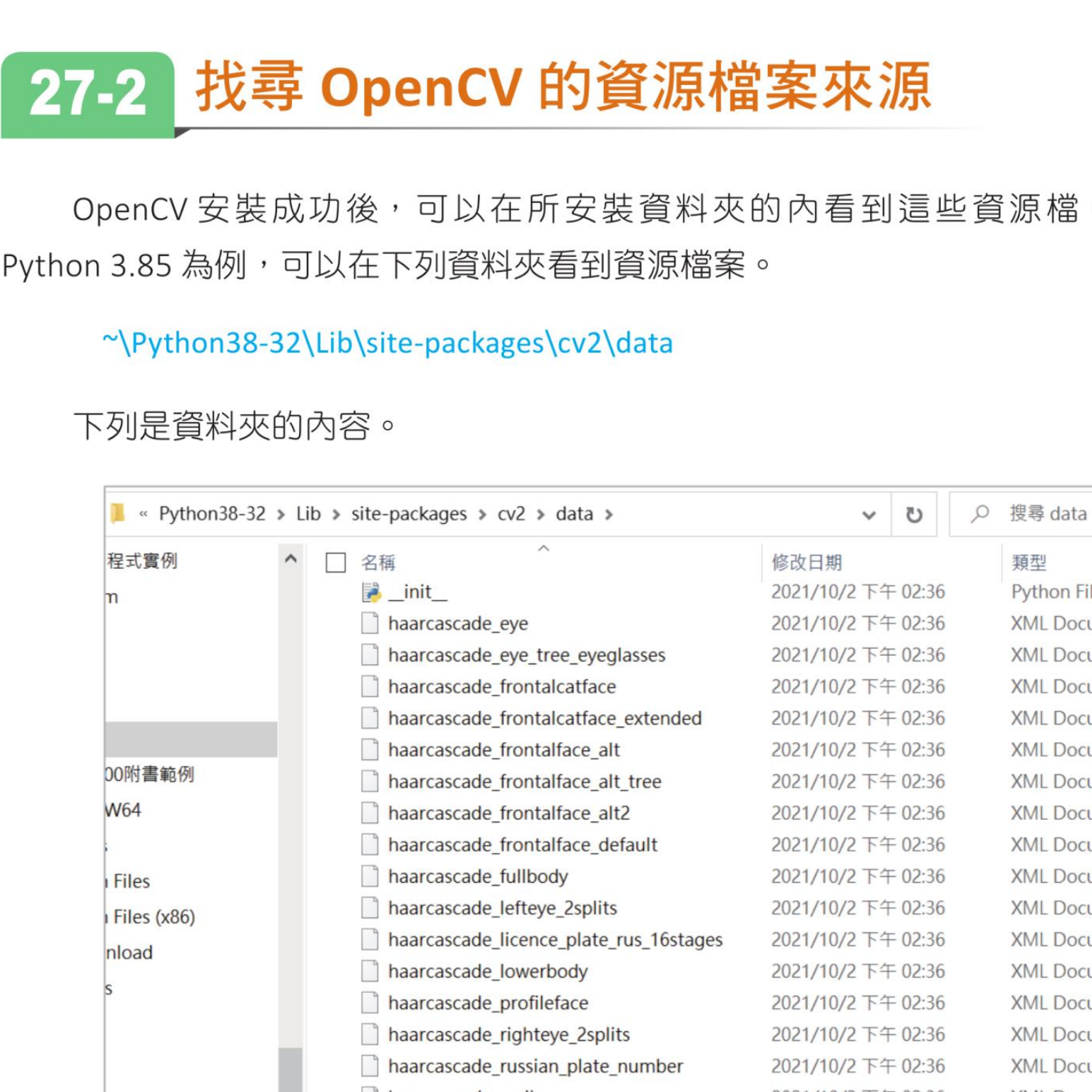

Python cv2 data 资料夹内的 haarcascade XML 档案

本机 OpenCV 安装目录中的 cv2\data 资源档案。

不同版本的 Python，可能路径有差异。若找寻不到上述资料夹，也可以到 OpenCV 的 GitHub 资源托管平台下载。

https://github.com/opencv/opencv/tree/master/data/haarcascades

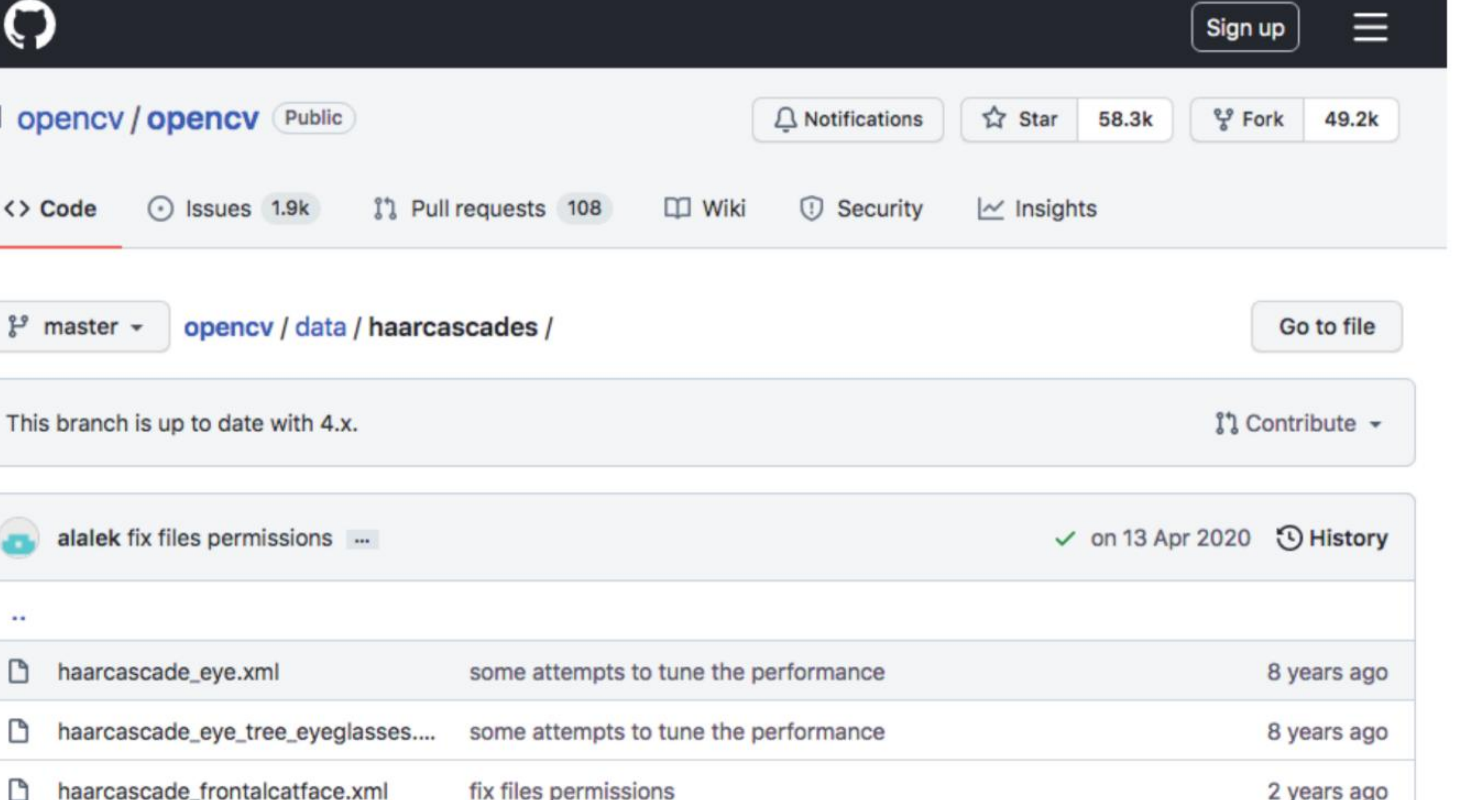

OpenCV GitHub 上的 data/haarcascades 目录。

27-3

认识资源档案

每个 XML 档案就是一种已经使用哈尔（Haar featured）特征训练好的分类器，又可以称阶层式分类器档案，每个分类器可以使用在不同物件的侦测。

分类器档案名称	侦测内容
haarcascade_eye.xml	眼睛
haarcascade_eye_tree_eyeglasses.xml	戴眼镜的眼睛
haarcascade_frontalcatface.xml	正面的猫脸
haarcascade_frontalcatface_extended.xml	扩充版正面的猫脸
haarcascade_frontalface_alt.xml	侦测正面人脸
haarcascade_frontalface_alt_tree.xml	侦测正面人脸
haarcascade_frontalface_alt2.xml	侦测正面人脸
haarcascade_frontalface_default.xml	侦测正面的人脸
haarcascade_fullbody.xml	侦测身形
haarcascade_lefteye_2splits.xml	侦测左眼
haarcascade_lowerbody.xml	侦测下半身
haarcascade_profileface.xml	侦测侧面的人脸
haarcascade_righteye_2splits.xml	侦测右眼
haarcascade_russian_plate_number.xml	侦测车牌
haarcascade_smile.xml	侦测笑脸，注：测试效果不佳。
haarcascade_upperbody.xml	侦测上半身

为了方便使用资源档，笔者已经将资源档案改存至 C:\opencv\data 资料夹，所以本章所有实例皆需参考该资料夹。

27-4

人脸的侦测

27-4-1 脸形阶层式分类器资源档

在阶层式分类器资源档中与正面脸形分类有关的有下列 4 个档案。

haarcascade_frontalface_alt.xml
haarcascade_frontalface_alt_tree.xml
haarcascade_frontalface_alt2.xml
haarcascade_frontalface_default.xml

27-4-2 基础脸形侦测程式

这一节的目的是可以让程式使用 OpenCV 将影像档案的人脸标记出来，首先可以使用 CascadeClassifier() 类别下载侦测脸形的分类器资源档。

pictPath = r'C:\opencv\data\haarcascade_frontalface_default.xml'
face_cascade = cv2.CascadeClassifier(pictPath)

接著需要使用辨识物件启动 detectMultiScale() 方法，语法如下：

faces = face_cascade.detectMultiScale(img, scaleFactor, minNeighbors, minSize, maxSize)

参数	意义
img	要辨识的影像档案。
scaleFactor	若没有指定一般是 1.1，主要是指在特征比对中，图像比例的缩小倍数；必须大于 1.0。
minNeighbors	每个区块的特征皆会比对，设定多少个特征数达到才算匹配成功，预设值是 3。
minSize	可选参数，最小辨识区块，小于此将被忽略。
maxSize	可选参数，最大的辨识区块，大于此将被忽略。

最常见的是设定前 3 个参数，例如下列表示影像物件是 img，scaleFactor 是 1.1，minNeighbors 是 3。

faces = face_cascade.detectMultiScale(img, 1.1, 3)

上述执行成功后的回传值是 faces 串列，串列的元素是元组（tuple），每个元组内有 4 组数字分别代表脸部左上角的 x 轴座标、y 轴座标、脸部的宽 w 和脸部的高 h。我们可以用 len(faces) 获得找到几张脸。

程式实例 ch27_1.py：标示影像中的人脸与找到的人脸数量

# ch27_1.py
import cv2

pictPath = r'C:\opencv\data\haarcascade_frontalface_default.xml'
face_cascade = cv2.CascadeClassifier(pictPath)  # 建立辨识物件
img = cv2.imread("jk.jpg")                      # 读取影像
faces = face_cascade.detectMultiScale(img, scaleFactor=1.1,
                                      minNeighbors = 3, minSize=(20,20))
# 标注右下角底色是黄色
cv2.rectangle(img, (img.shape[1]-140, img.shape[0]-20),
              (img.shape[1],img.shape[0]), (0,255,255), -1)
# 标注找到多少的人脸
cv2.putText(img, "Finding " + str(len(faces)) + " face",
            (img.shape[1]-135, img.shape[0]-5),
            cv2.FONT_HERSHEY_COMPLEX, 0.5, (255,0,0), 1)
# 将人脸框起来，由于有可能找到好几个脸所以用回圈绘出来
for (x,y,w,h) in faces:
    cv2.rectangle(img, (x,y), (x+w,y+h),(255,0,0),2)  # 蓝色框住人脸
cv2.imshow("Face", img)                              # 显示影像

cv2.waitKey(0)
cv2.destroyAllWindows()

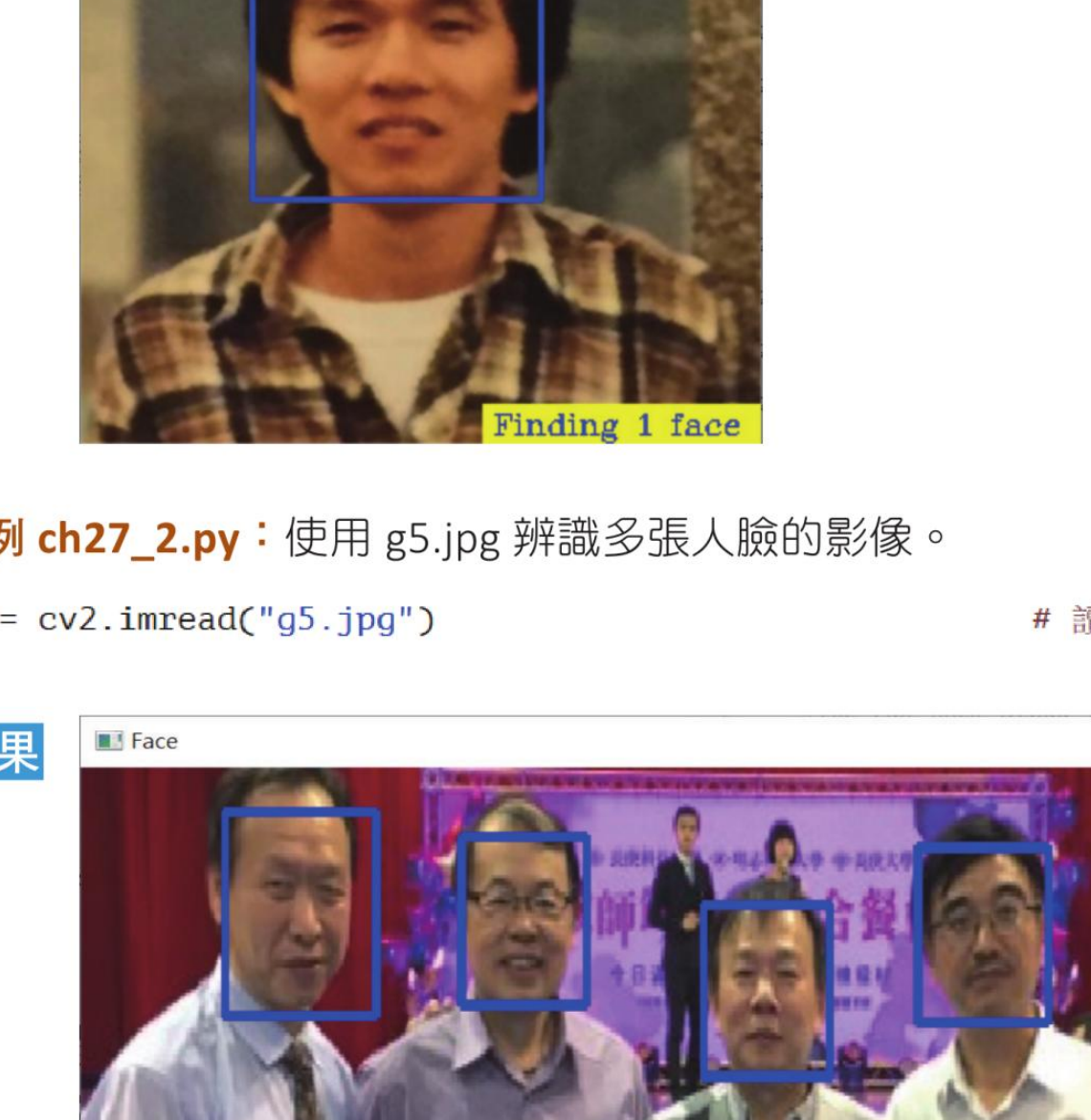

执行结果

使用 jk.jpg 侦测出 1 张人脸。

程式实例 ch27_2.py：使用 g5.jpg 辨识多张人脸的影像

# ch27_2.py
import cv2

pictPath = r'C:\opencv\data\haarcascade_frontalface_default.xml'
face_cascade = cv2.CascadeClassifier(pictPath)  # 建立辨识物件
img = cv2.imread("g5.jpg")                      # 读取影像
faces = face_cascade.detectMultiScale(img, scaleFactor=1.1,
                                      minNeighbors = 3, minSize=(20,20))
cv2.rectangle(img, (img.shape[1]-140, img.shape[0]-20),
              (img.shape[1],img.shape[0]), (0,255,255), -1)
cv2.putText(img, "Finding " + str(len(faces)) + " face",
            (img.shape[1]-135, img.shape[0]-5),
            cv2.FONT_HERSHEY_COMPLEX, 0.5, (255,0,0), 1)
for (x,y,w,h) in faces:
    cv2.rectangle(img, (x,y), (x+w,y+h),(255,0,0),2)
cv2.imshow("Face", img)

cv2.waitKey(0)
cv2.destroyAllWindows()

执行结果

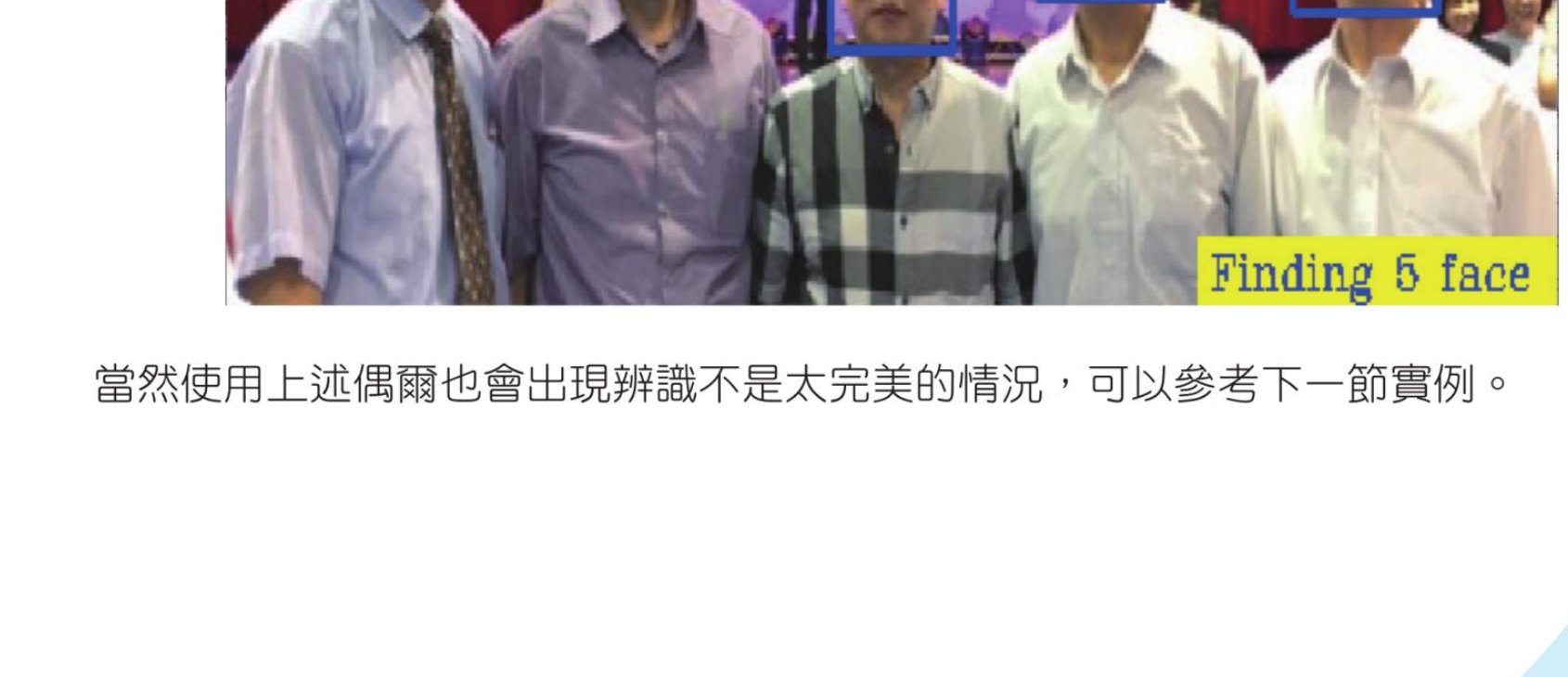

多人脸影像执行结果，右下角标示 Finding 5 face。

当然使用上述偶尔也会出现辨识不是太完美的情况，可以参考下一节实例。

27-4-3 史上最牛的物理科学家合照

在脸形检测过程，如果有多人合照时，难免也会有一些不可预期的结果产生。下列可能是当今科学界最火热的一张照片，1927 年世界著名科学家在比利时布鲁塞尔参加索维尔（Solvay）会议的合照，图片下方最中间的是爱因斯坦，下图共有 29 位科学家，其中 17 位是诺贝尔奖得主。

图片来源维基百科：Solvay conference 1927。

程式实例 ch27_3.py：使用 solvay1927.jpg 影像侦测人脸

# ch27_3.py
import cv2

pictPath = r'C:\opencv\data\haarcascade_frontalface_default.xml'
face_cascade = cv2.CascadeClassifier(pictPath)
img = cv2.imread("solvay1927.jpg")
faces = face_cascade.detectMultiScale(img, scaleFactor=1.1,
                                      minNeighbors = 3, minSize=(20,20))
for (x,y,w,h) in faces:
    cv2.rectangle(img, (x,y), (x+w,y+h),(255,0,0),2)
cv2.imshow("Face", img)

cv2.waitKey(0)
cv2.destroyAllWindows()

执行结果

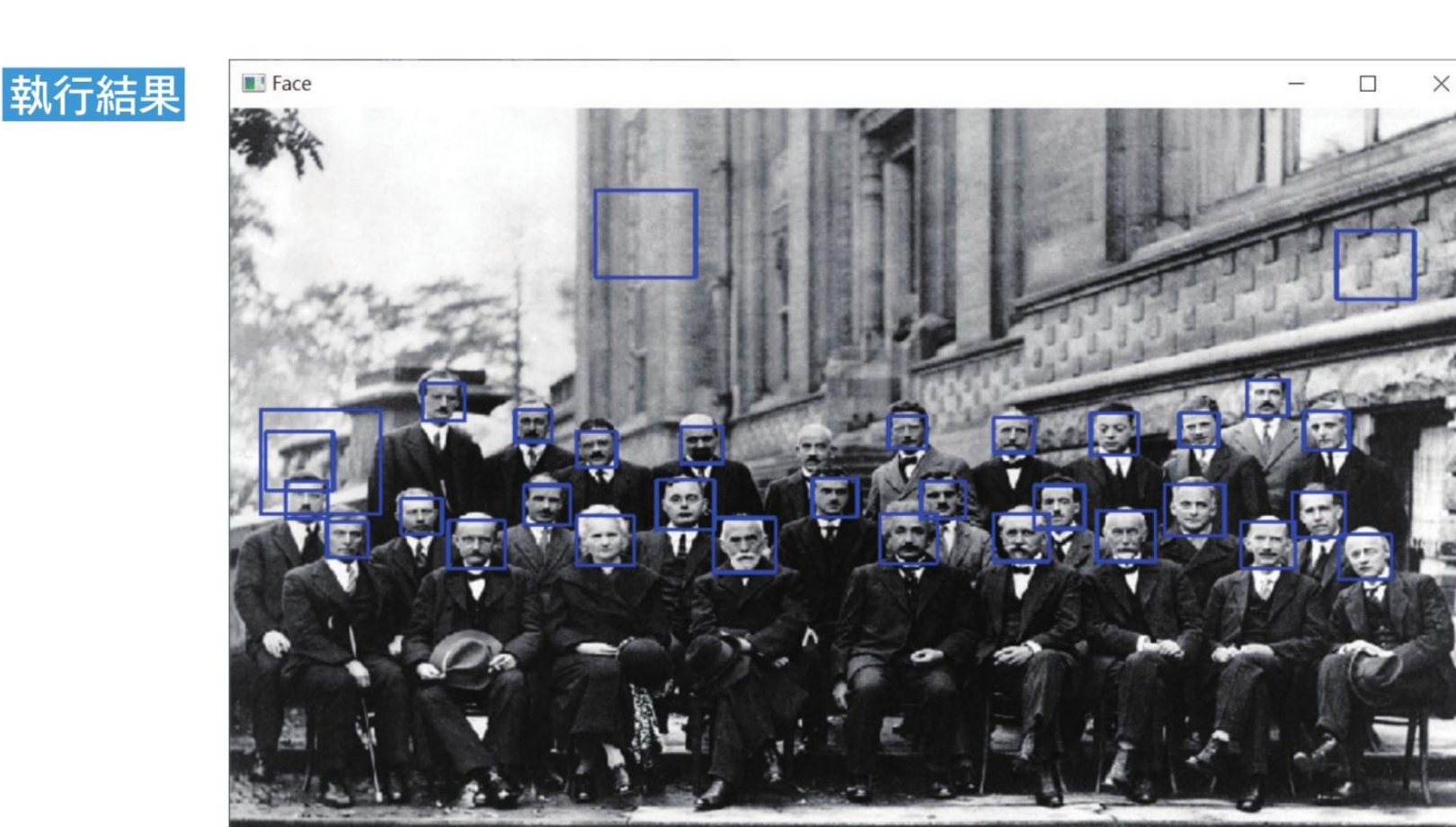

虽然 29 位科学家侦测到了 28 位，但也虚增了 4 个非人脸框。

程式实例 ch27_3_1.py：将 minNeighbors 改为 5

# ch27_3_1.py
import cv2

pictPath = r'C:\opencv\data\haarcascade_frontalface_default.xml'
face_cascade = cv2.CascadeClassifier(pictPath)
img = cv2.imread("solvay1927.jpg")
faces = face_cascade.detectMultiScale(img, scaleFactor=1.1,
                                      minNeighbors = 5, minSize=(20,20))
for (x,y,w,h) in faces:
    cv2.rectangle(img, (x,y), (x+w,y+h),(255,0,0),2)
cv2.imshow("Face", img)

cv2.waitKey(0)
cv2.destroyAllWindows()

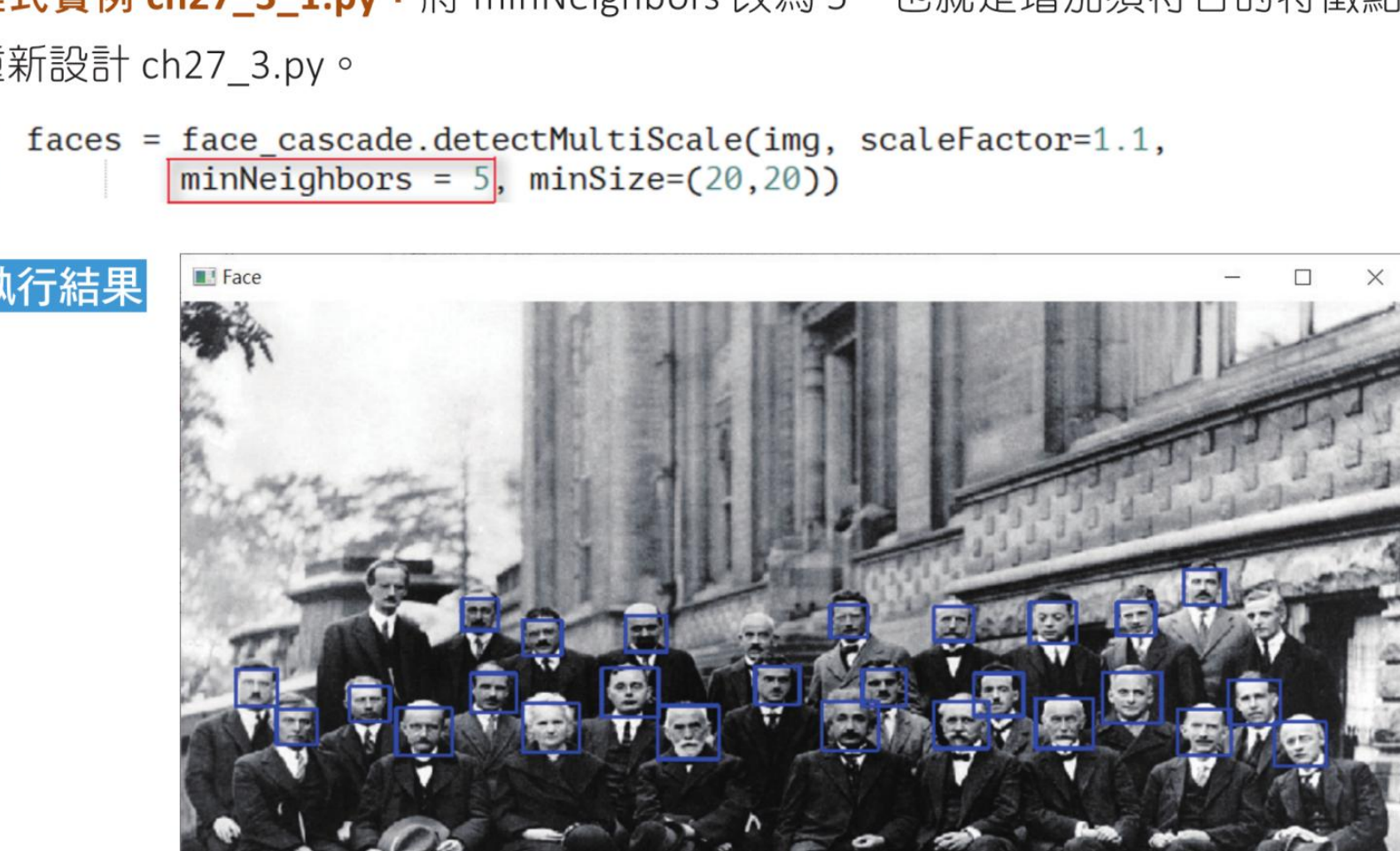

执行结果

情况有改善，但是有 3 个人没有抓取。

scaleFactor 是控制变数，如果更改为比较大可以减少检测的图像，不过这也会造成部分资料没有检测出来。

程式实例 ch27_4.py：改用 haarcascade_frontalface_alt.xml

# ch27_4.py
import cv2

pictPath = r'C:\opencv\data\haarcascade_frontalface_alt.xml'
face_cascade = cv2.CascadeClassifier(pictPath)
img = cv2.imread("solvay1927.jpg")
faces = face_cascade.detectMultiScale(img, scaleFactor=1.1,
                                      minNeighbors = 3, minSize=(20,20))
for (x,y,w,h) in faces:
    cv2.rectangle(img, (x,y), (x+w,y+h),(255,0,0),2)
cv2.imshow("Face", img)

cv2.waitKey(0)
cv2.destroyAllWindows()

执行结果

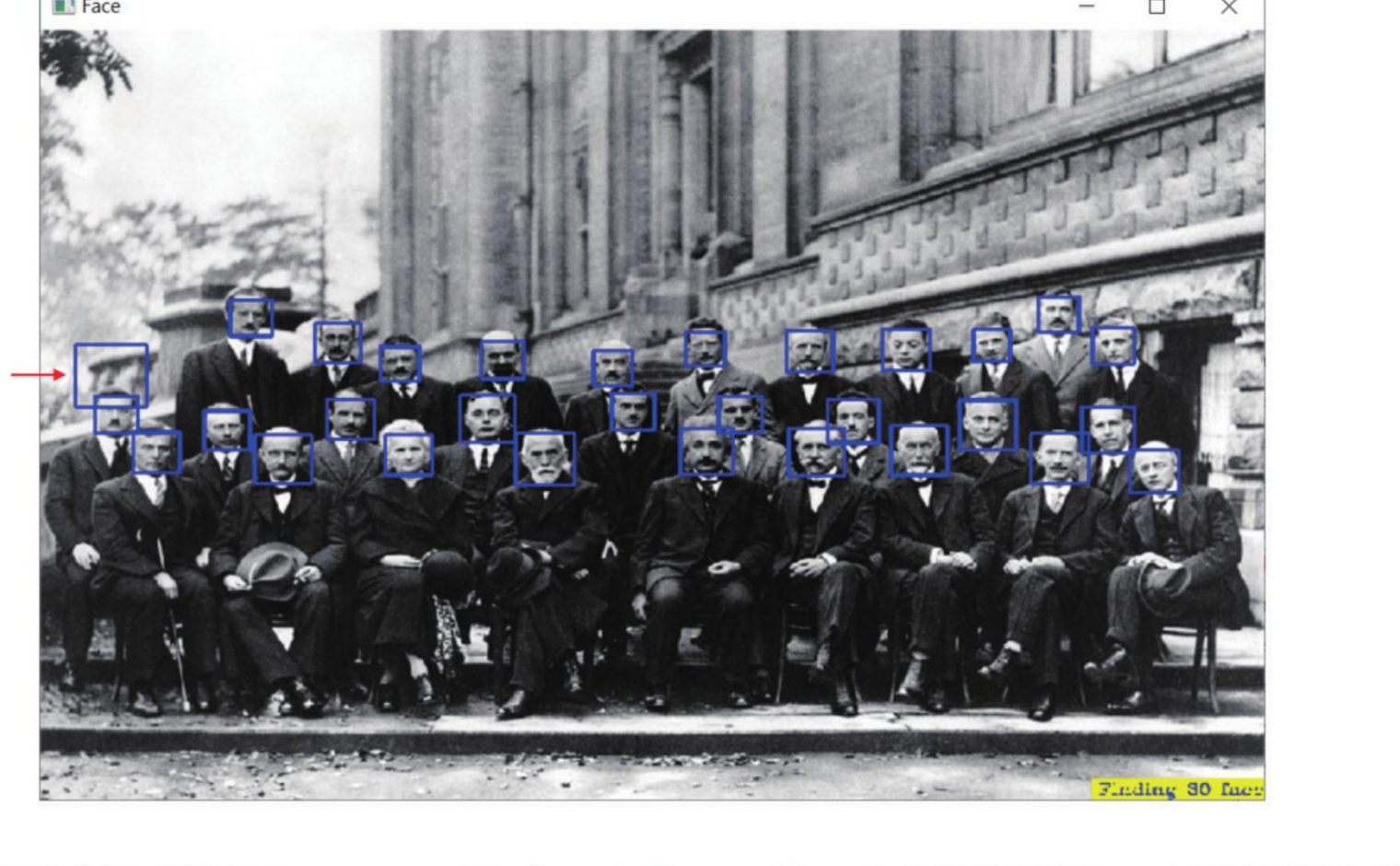

使用 haarcascade_frontalface_alt.xml 后，人脸侦测改善许多。

程式实例 ch27_4_1.py：设定 maxSize=(50,50)

pictPath = r'C:\opencv\data\haarcascade_frontalface_alt.xml'
face_cascade = cv2.CascadeClassifier(pictPath)  # 建立辨识物件
img = cv2.imread("solvay1927.jpg")              # 读取影像
faces = face_cascade.detectMultiScale(img, scaleFactor=1.1,
                                      minNeighbors = 3, minSize=(20,20),
                                      maxSize=(50,50))

程式实例 ch27_5.py：使用 haarcascade_frontalface_alt2.xml

pictPath = r'C:\opencv\data\haarcascade_frontalface_alt2.xml'
face_cascade = cv2.CascadeClassifier(pictPath)  # 建立辨识物件
img = cv2.imread("solvay1927.jpg")              # 读取影像
faces = face_cascade.detectMultiScale(img, scaleFactor=1.1,
                                      minNeighbors = 3, minSize=(20,20),
                                      maxSize=(50,50))

程式实例 ch27_6.py：使用 haarcascade_frontalface_alt_tree.xml

# ch27_6.py
import cv2

pictPath = r'C:\opencv\data\haarcascade_frontalface_alt_tree.xml'
face_cascade = cv2.CascadeClassifier(pictPath)
img = cv2.imread("solvay1927.jpg")
faces = face_cascade.detectMultiScale(img, scaleFactor=1.1,
                                      minNeighbors = 3, minSize=(20,20))
for (x,y,w,h) in faces:
    cv2.rectangle(img, (x,y), (x+w,y+h),(255,0,0),2)
cv2.imshow("Face", img)

cv2.waitKey(0)
cv2.destroyAllWindows()

执行结果

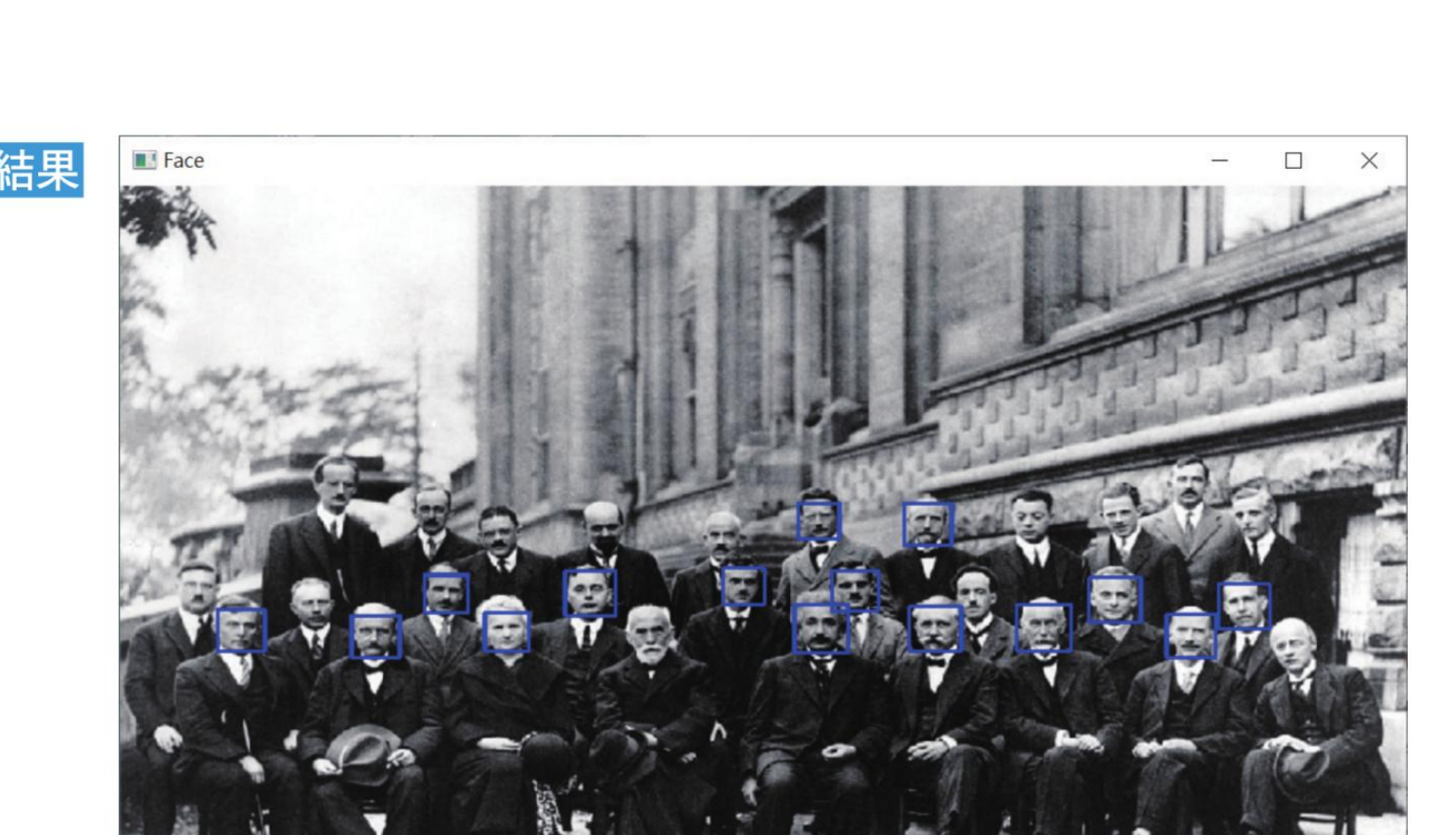

ch27_6.py 使用 frontalface_alt_tree 的索维尔侦测结果

haarcascade_frontalface_alt_tree.xml 分类器则是有比较多人脸没有侦测到。

27-5

侦测侧面的人脸

27-5-1 基础观念

当一个人脸是侧面向著镜头时，使用 27-3 节正面的人脸分类器，许多时候是无法测出此人脸的。同样是 1927 年索维尔会议的合照，另有一张后排右边算起第 4 位，因为拍照时往右看，使用前一小节的方法无法侦测到。

程式实例 ch27_6_1.py：使用 s_1927.jpg 档案重新设计 ch27_4.py

pictPath = r'C:\opencv\data\haarcascade_frontalface_alt.xml'
face_cascade = cv2.CascadeClassifier(pictPath)  # 建立辨识物件
img = cv2.imread("s_1927.jpg")                  # 读取影像
faces = face_cascade.detectMultiScale(img, scaleFactor=1.02,
                                      minNeighbors = 3, minSize=(20,20))

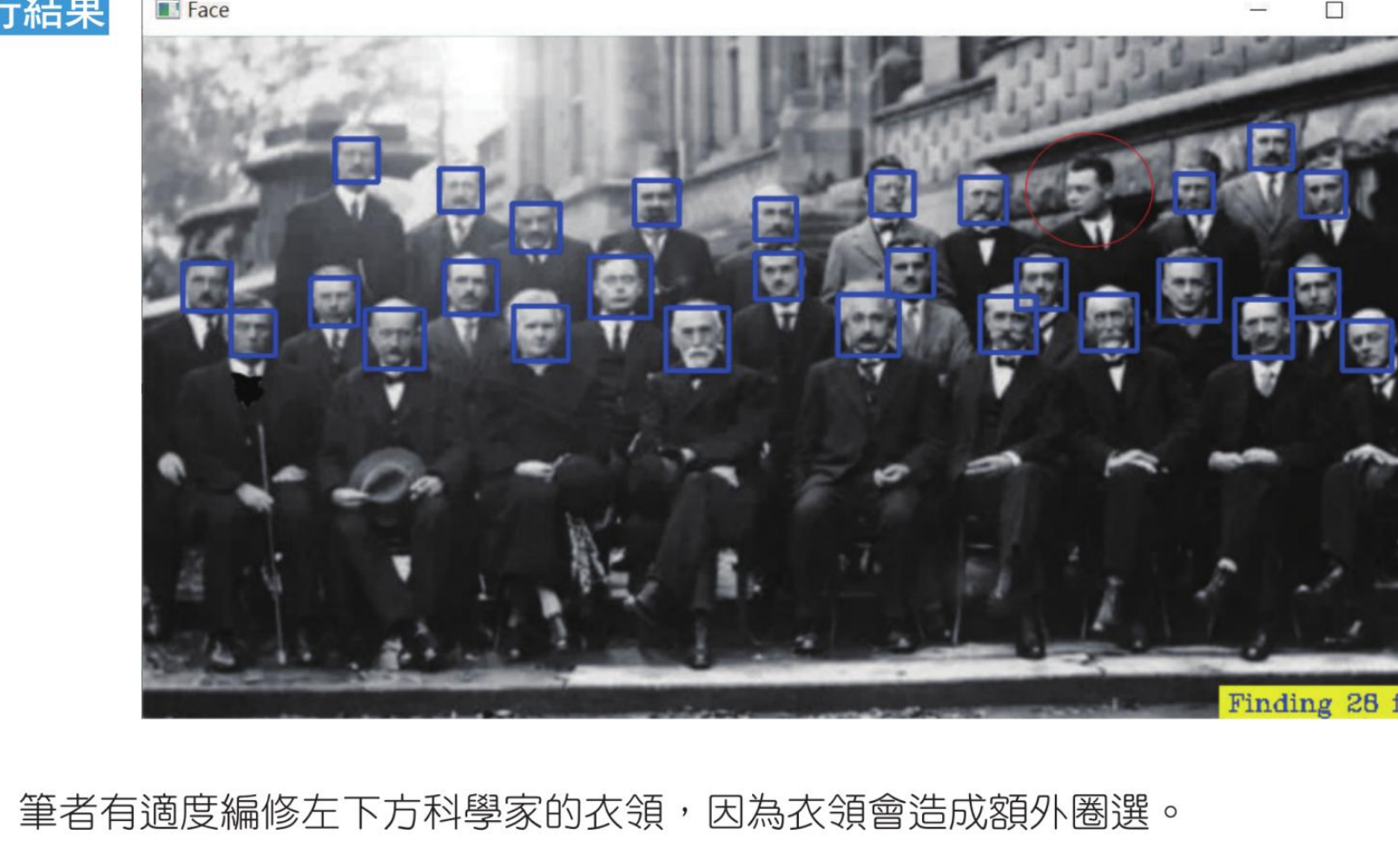

执行结果

笔者有适度编修左下方科学家的衣领，因为衣领会造成额外圈选。

27-5-2 侧面脸形侦测

在阶层式分类器资源档中与侧面脸形分类有关的档案如下：

haarcascade_profileface.xml

程式实例 ch27_6_2.py：使用 haarcascade_profileface.xml 侦测侧面人脸

# ch27_6_2.py
import cv2

pictPath = r'C:\opencv\data\haarcascade_profileface.xml'
face_cascade = cv2.CascadeClassifier(pictPath)  # 建立辨识物件
img = cv2.imread("s_1927.jpg")                  # 读取影像
faces = face_cascade.detectMultiScale(img, scaleFactor=1.3,
                                      minNeighbors = 4, minSize=(20,20))

执行结果

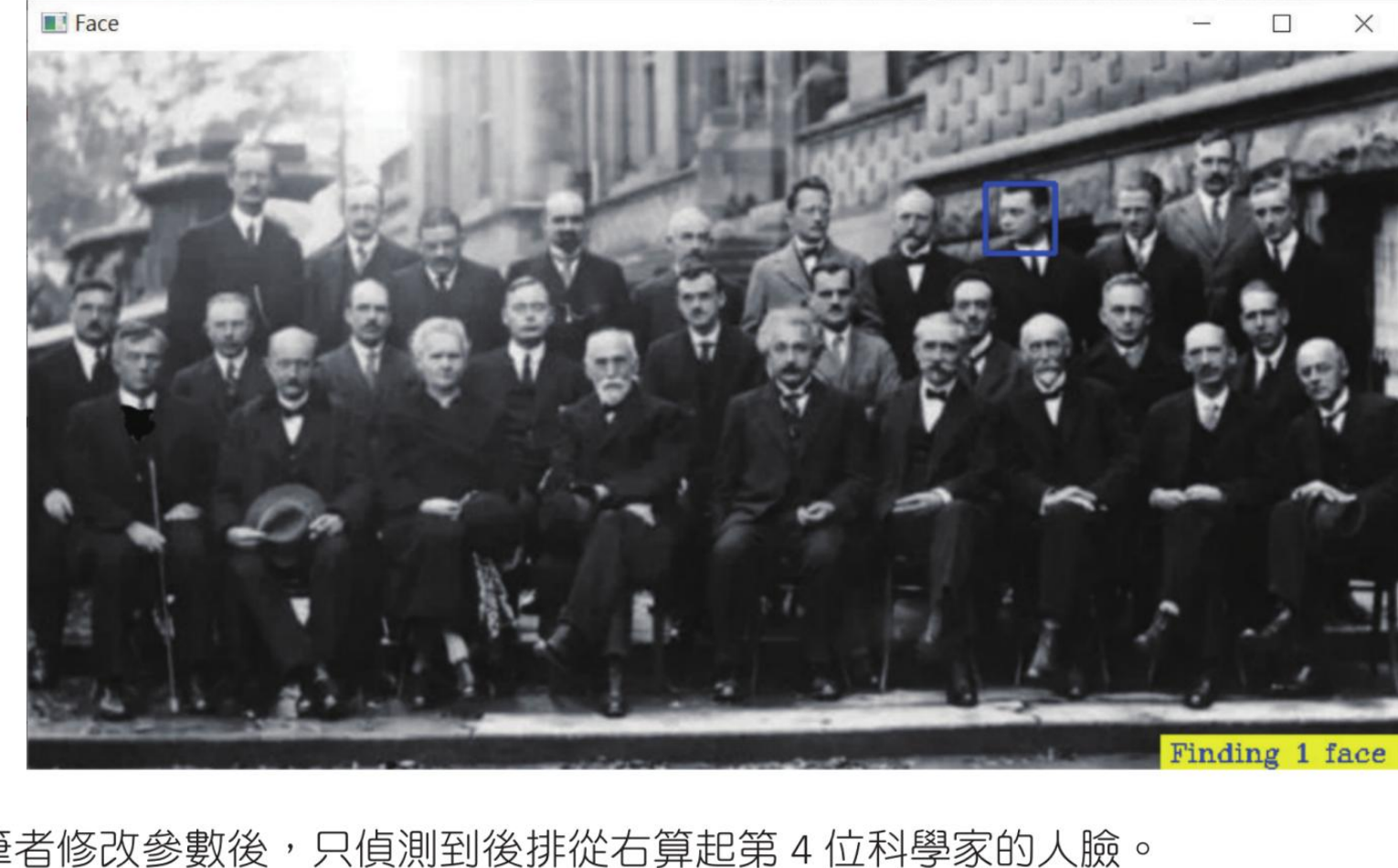

使用侧面人脸分类器的侦测结果。

27-6

路人侦测

虽然特征档案使用的英文是 fullbody，可以翻译为身体，这个分类器笔者感觉更类似追踪路人，因为近距离的影像无法侦测，远距离的影像比较可以侦测。

27-6-1 路人侦测

路人侦测的分类器档案是 haarcascade_fullbody.xml。

程式实例 ch27_7.py：路人侦测的应用

# ch27_7.py
import cv2

pictPath = r'C:\opencv\data\haarcascade_fullbody.xml'
body_cascade = cv2.CascadeClassifier(pictPath)  # 建立辨识物件
img = cv2.imread("people1.jpg")                 # 读取影像
bodies = body_cascade.detectMultiScale(img, scaleFactor=1.1,
                                       minNeighbors = 3, minSize=(20,20))
# 标注身体
for (x,y,w,h) in bodies:
    cv2.rectangle(img, (x,y), (x+w,y+h),(255,0,0),2)  # 蓝色框住身体
cv2.imshow("Body", img)                              # 显示影像

cv2.waitKey(0)
cv2.destroyAllWindows()

执行结果

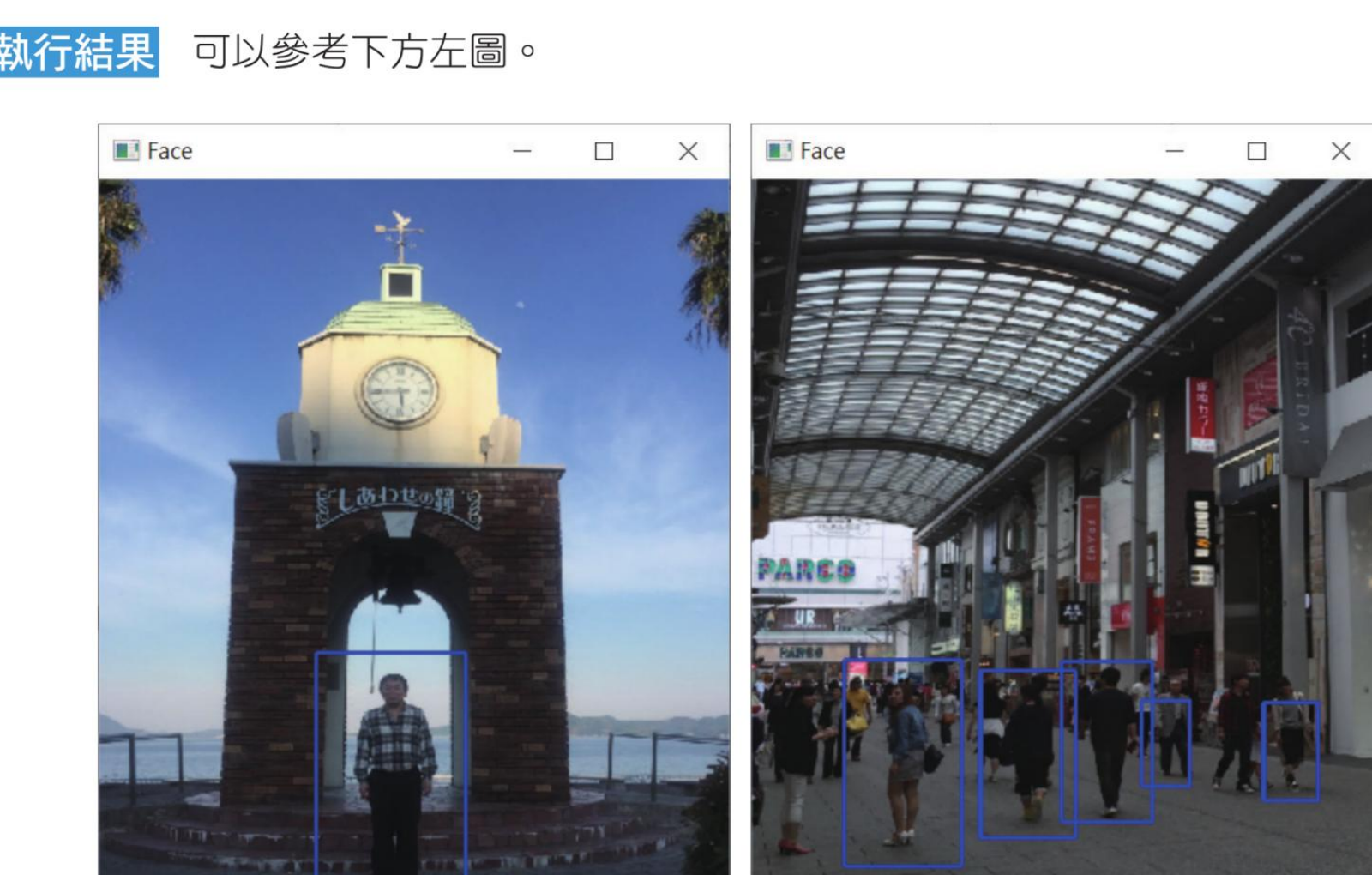

左图是 people1.jpg，右图是多人群聚路人的侦测结果。

程式实例 ch27_8.py：侦测多人群聚的路人

# ch27_8.py
import cv2

pictPath = r'C:\opencv\data\haarcascade_fullbody.xml'
body_cascade = cv2.CascadeClassifier(pictPath)  # 建立辨识物件
img = cv2.imread("people2.jpg")                 # 读取影像
bodies = body_cascade.detectMultiScale(img, scaleFactor=1.1,
                                       minNeighbors = 3, minSize=(20,20))
for (x,y,w,h) in bodies:
    cv2.rectangle(img, (x,y), (x+w,y+h),(255,0,0),2)
cv2.imshow("Body", img)

cv2.waitKey(0)
cv2.destroyAllWindows()

经过测试，笔者感觉人潮不拥挤的路人侦测有比较好的效果，另外，如果是近距离的人像侦测效果也比较不好。

27-6-2 下半身的侦测

下半身侦测所使用的分类器档案是 haarcascade_lowerbody.xml。

程式实例 ch27_9.py：使用 haarcascade_lowerbody.xml

# ch27_9.py
import cv2

pictPath = r'C:\opencv\data\haarcascade_lowerbody.xml'
body_cascade = cv2.CascadeClassifier(pictPath)  # 建立辨识物件

27-6-3 上半身的侦测

上半身侦测所使用的分类器档案是 haarcascade_upperbody.xml。

程式实例 ch27_10.py：使用 haarcascade_upperbody.xml

pictPath = r'C:\opencv\data\haarcascade_upperbody.xml'
body_cascade = cv2.CascadeClassifier(pictPath)  # 建立辨识物件
bodies = body_cascade.detectMultiScale(img, scaleFactor=1.1,
                                       minNeighbors = 9, minSize=(20,20))

执行结果

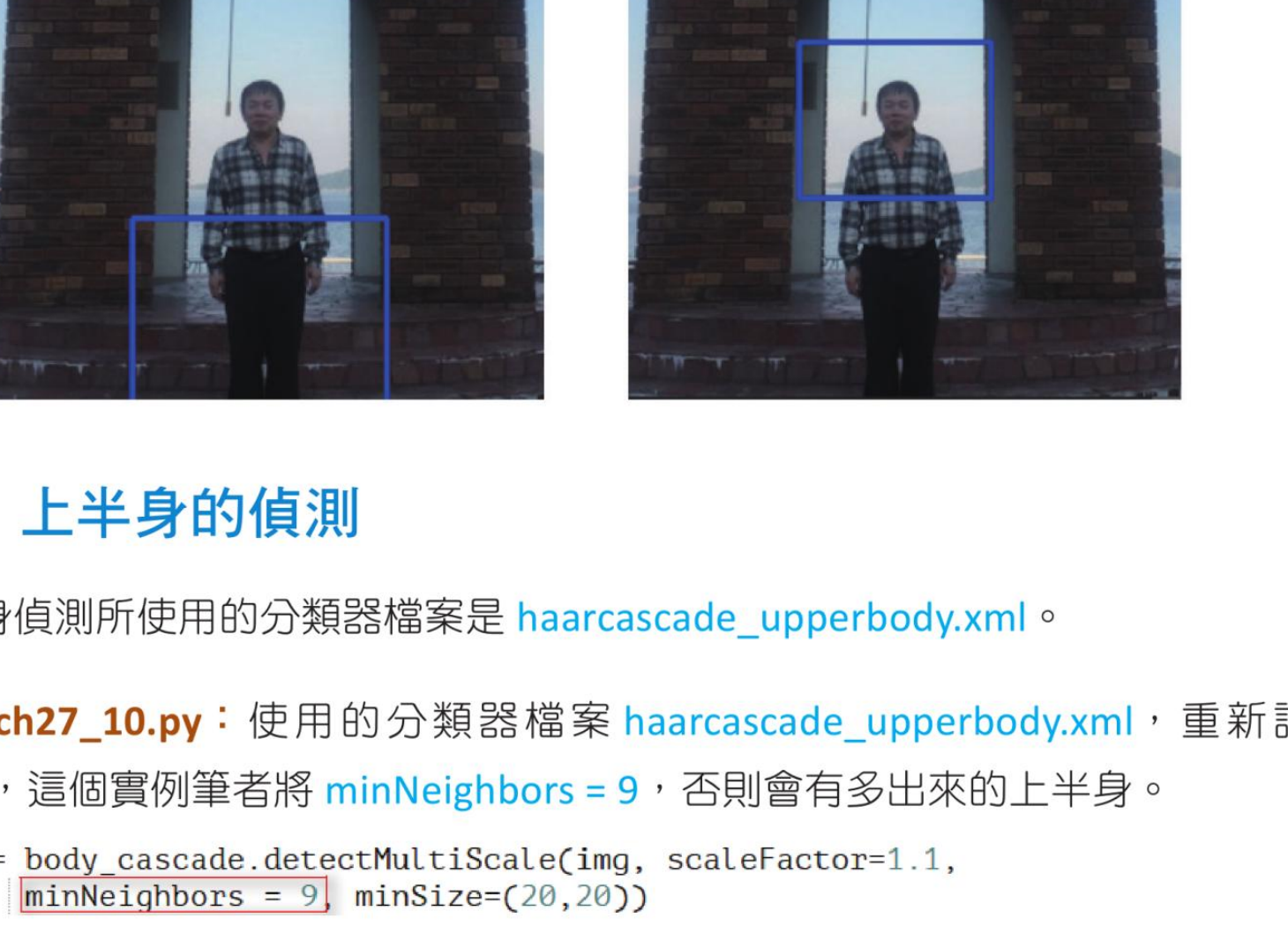

下半身与上半身侦测结果；上半身实例将 minNeighbors 设为 9。

27-7

眼睛的侦测

27-7-1 眼睛分类器资源档

在分类器资源档中与眼睛分类有关的有下列 3 个档案。

haarcascade_eye.xml：侦测双眼。
haarcascade_lefteye_2splits.xml：侦测左眼。
haarcascade_righteye_2splits.xml：侦测右眼。

27-7-2 侦测双眼实例

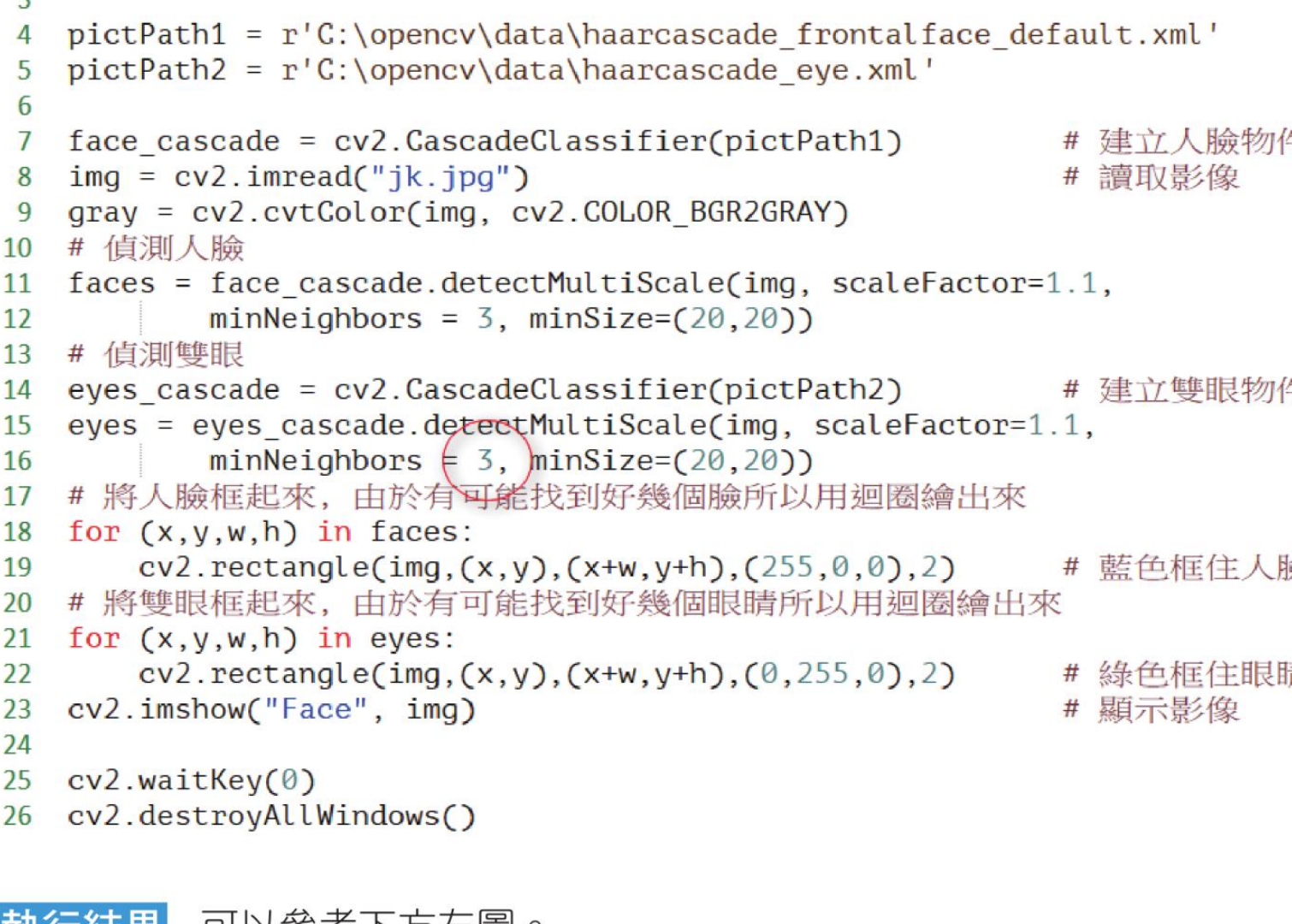

程式实例 ch27_11.py：使用 haarcascade_eye.xml 执行眼睛侦测

# ch27_11.py
import cv2

pictPath1 = r'C:\opencv\data\haarcascade_frontalface_default.xml'
pictPath2 = r'C:\opencv\data\haarcascade_eye.xml'

face_cascade = cv2.CascadeClassifier(pictPath1)  # 建立人脸物件
img = cv2.imread("jk.jpg")                       # 读取影像
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 侦测人脸
faces = face_cascade.detectMultiScale(img, scaleFactor=1.1,
                                      minNeighbors = 3, minSize=(20,20))
# 侦测双眼
eyes_cascade = cv2.CascadeClassifier(pictPath2)  # 建立双眼物件
eyes = eyes_cascade.detectMultiScale(img, scaleFactor=1.1,
                                     minNeighbors = 3, minSize=(20,20))
# 将人脸框起来，由于有可能找到好几个脸所以用回圈绘出来
for (x,y,w,h) in faces:
    cv2.rectangle(img, (x,y), (x+w,y+h),(255,0,0),2)  # 蓝色框住人脸
# 将双眼框起来，由于有可能找到好几个眼睛所以用回圈绘出来
for (x,y,w,h) in eyes:
    cv2.rectangle(img, (x,y), (x+w,y+h), (0,255,0),2) # 绿色框住眼睛
cv2.imshow("Face", img)                              # 显示影像

cv2.waitKey(0)
cv2.destroyAllWindows()

执行结果

人脸以蓝色框住，眼睛以绿色框住。

上述设定 minNeighbors = 3 时，左边检测口部也被当作眼睛处理，如果改为 minNeighbors = 7 则可以得到右边的结果。另外也可以设定 maxSize 参数，让大于特定的区块抛弃。

程式实例 ch27_12.py：设定 minNeighbors = 7

# ch27_12.py
import cv2

pictPath1 = r'C:\opencv\data\haarcascade_frontalface_default.xml'
pictPath2 = r'C:\opencv\data\haarcascade_eye.xml'
face_cascade = cv2.CascadeClassifier(pictPath1)
eyes_cascade = cv2.CascadeClassifier(pictPath2)
img = cv2.imread("jk.jpg")
faces = face_cascade.detectMultiScale(img, scaleFactor=1.1,
                                      minNeighbors = 3, minSize=(20,20))
eyes = eyes_cascade.detectMultiScale(img, scaleFactor=1.1,
                                     minNeighbors = 7, minSize=(20,20))
for (x,y,w,h) in faces:
    cv2.rectangle(img, (x,y), (x+w,y+h),(255,0,0),2)
for (x,y,w,h) in eyes:
    cv2.rectangle(img, (x,y), (x+w,y+h), (0,255,0),2)
cv2.imshow("Face", img)

cv2.waitKey(0)
cv2.destroyAllWindows()

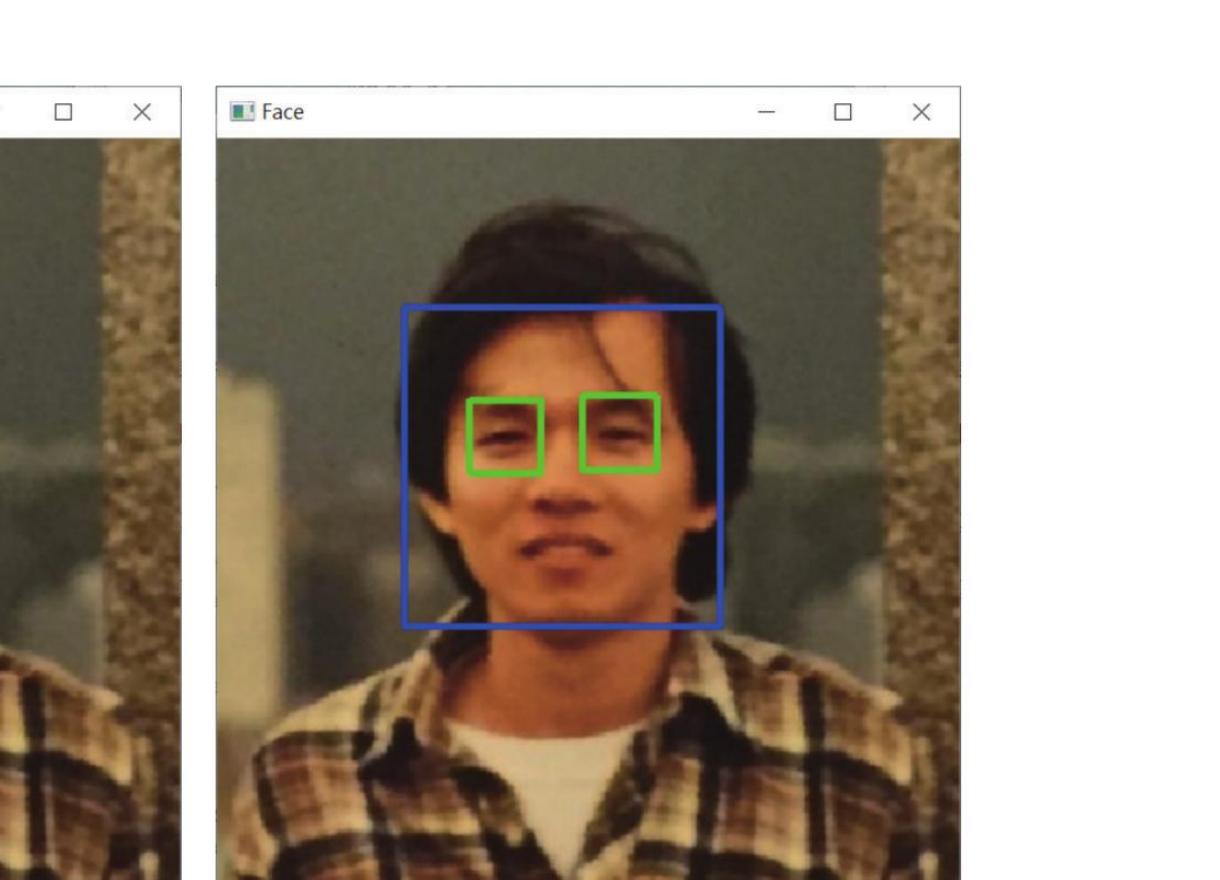

执行结果

调整 minNeighbors 后可减少错误眼睛框。

27-7-3 侦测左眼与右眼的实例

程式实例 ch27_13.py：使用 haarcascade_lefteye_2splits.xml

# ch27_13.py
import cv2

pictPath1 = r'C:\opencv\data\haarcascade_frontalface_default.xml'
pictPath2 = r'C:\opencv\data\haarcascade_lefteye_2splits.xml'

face_cascade = cv2.CascadeClassifier(pictPath1)  # 建立人脸物件
img = cv2.imread("jk.jpg")                       # 读取影像
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
faces = face_cascade.detectMultiScale(img, scaleFactor=1.1,
                                      minNeighbors = 3, minSize=(20,20))
eyes_cascade = cv2.CascadeClassifier(pictPath2)  # 建立左眼物件
eyes = eyes_cascade.detectMultiScale(img, scaleFactor=1.1,
                                     minNeighbors = 7, minSize=(20,20))
for (x,y,w,h) in faces:
    cv2.rectangle(img, (x,y), (x+w,y+h),(255,0,0),2)  # 蓝色框住人脸
for (x,y,w,h) in eyes:
    cv2.rectangle(img, (x,y), (x+w,y+h), (0,255,0),2) # 绿色框住眼睛
cv2.imshow("Face", img)

cv2.waitKey(0)
cv2.destroyAllWindows()

程式实例 ch27_14.py：使用 haarcascade_righteye_2splits.xml

# ch27_14.py
import cv2

pictPath1 = r'C:\opencv\data\haarcascade_frontalface_default.xml'
pictPath2 = r'C:\opencv\data\haarcascade_righteye_2splits.xml'

face_cascade = cv2.CascadeClassifier(pictPath1)
img = cv2.imread("jk.jpg")
faces = face_cascade.detectMultiScale(img, scaleFactor=1.1,
                                      minNeighbors = 3, minSize=(20,20))
eyes_cascade = cv2.CascadeClassifier(pictPath2)
eyes = eyes_cascade.detectMultiScale(img, scaleFactor=1.1,
                                     minNeighbors = 7, minSize=(20,20))
for (x,y,w,h) in faces:
    cv2.rectangle(img, (x,y), (x+w,y+h),(255,0,0),2)
for (x,y,w,h) in eyes:
    cv2.rectangle(img, (x,y), (x+w,y+h), (0,255,0),2)
cv2.imshow("Face", img)

cv2.waitKey(0)
cv2.destroyAllWindows()

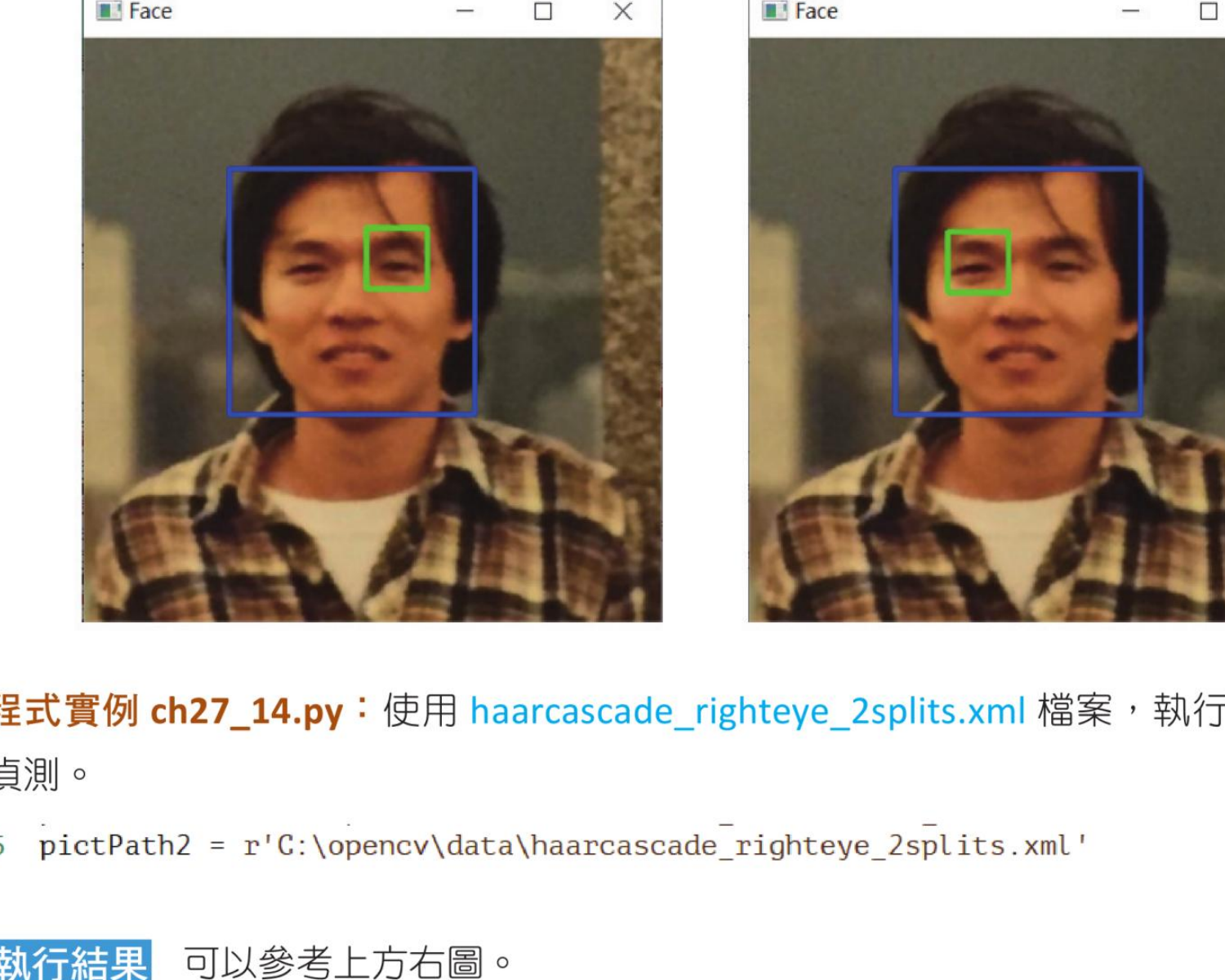

执行结果

左图与右图分别示范左眼、右眼分类器的侦测结果。

27-8

侦测猫脸

在分类器资源档中与正面猫脸分类有关的档案如下：

haarcascade_frontalcatface.xml

笔者在测试过程也发现猫脸必须正面面向镜头，比较容易侦测到。

程式实例 ch27_15.py：侦测猫脸的应用

# ch27_15.py
import cv2

pictPath = r'C:\opencv\data\haarcascade_frontalcatface.xml'
cat_cascade = cv2.CascadeClassifier(pictPath)  # 建立辨识物件
img = cv2.imread("cat1.jpg")                   # 读取影像
faces = cat_cascade.detectMultiScale(img, scaleFactor=1.1,
                                     minNeighbors = 3, minSize=(20,20))
# 将猫脸框起来，由于有可能找到好几个脸所以用回圈绘出来
for (x,y,w,h) in faces:
    cv2.rectangle(img, (x,y), (x+w,y+h),(255,0,0),2) # 蓝色框住猫脸
cv2.imshow("Face", img)                             # 显示影像

cv2.waitKey(0)
cv2.destroyAllWindows()

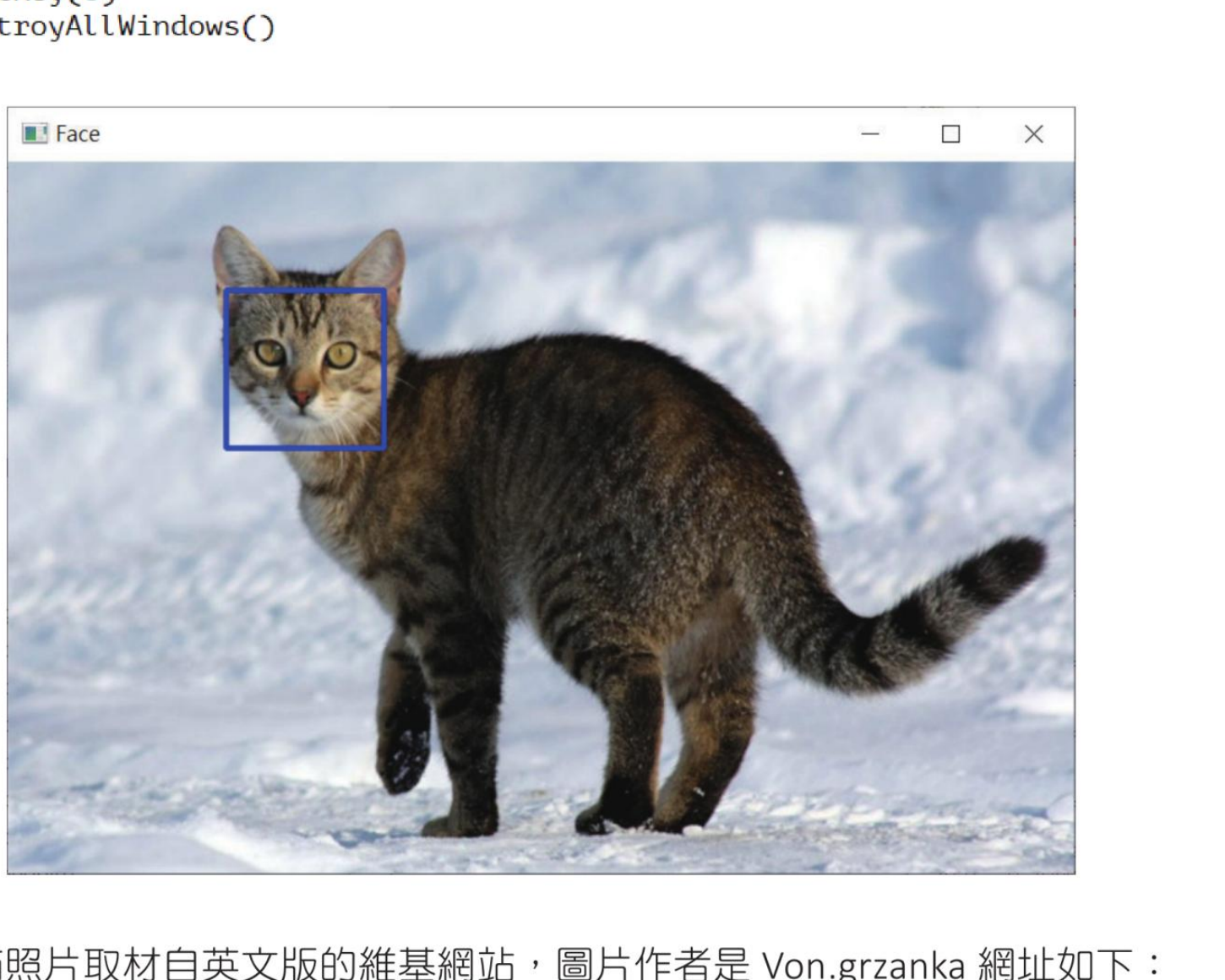

执行结果

猫照片取材自英文版维基网站，图片作者是 Von.grzanka。

程式实例 ch27_16.py：侦测多数猫的影像

# ch27_16.py
import cv2

pictPath = r'C:\opencv\data\haarcascade_frontalcatface.xml'
cat_cascade = cv2.CascadeClassifier(pictPath)  # 建立辨识物件
img = cv2.imread("cat2.jpg")                   # 读取影像
faces = cat_cascade.detectMultiScale(img, scaleFactor=1.1,
                                     minNeighbors = 9, minSize=(20,20))
for (x,y,w,h) in faces:
    cv2.rectangle(img, (x,y), (x+w,y+h),(255,0,0),2)
cv2.imshow("Face", img)

cv2.waitKey(0)
cv2.destroyAllWindows()

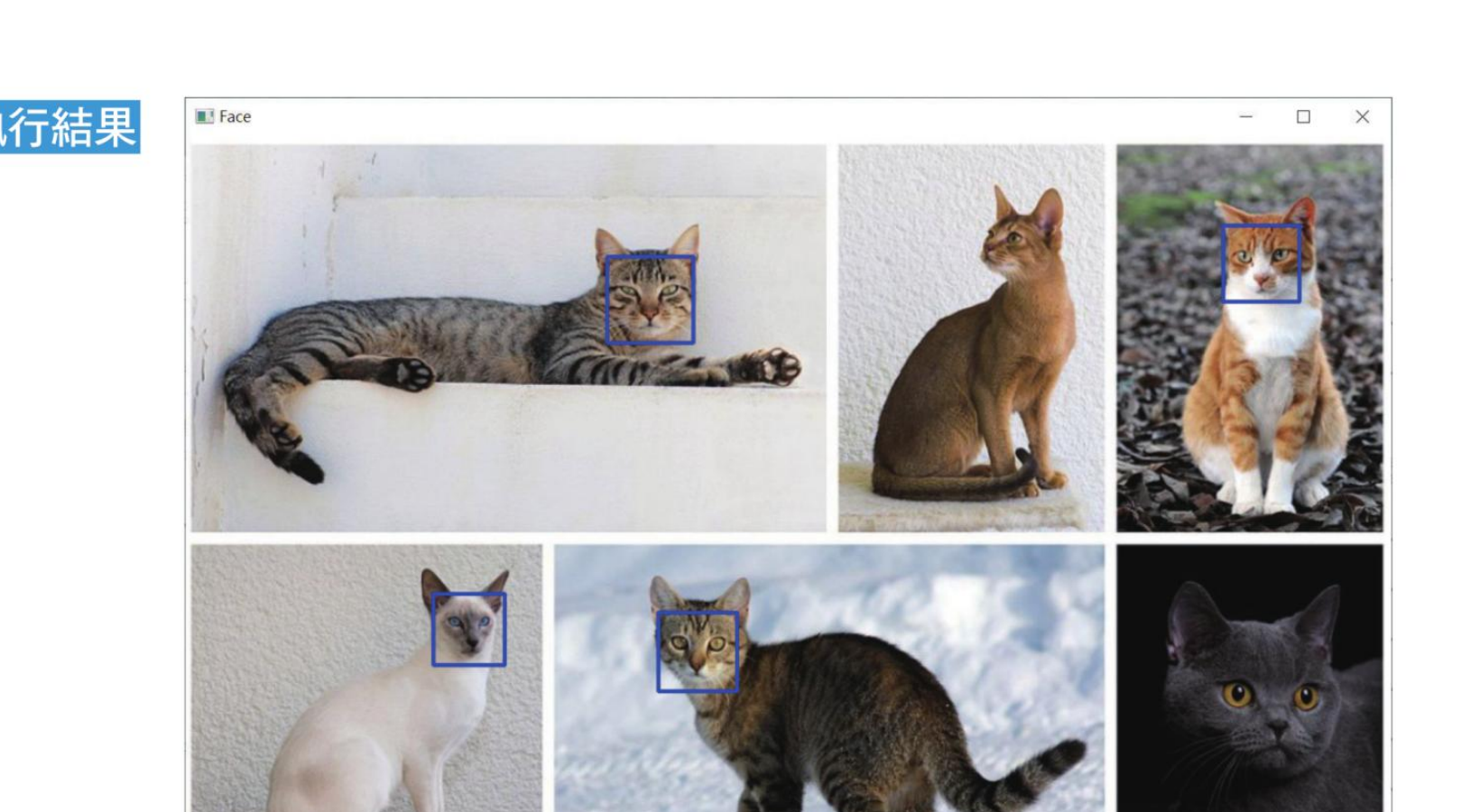

执行结果

第 8 列设定 minNeighbors = 9，如果保持原先的 3，则会有非猫脸产生。

27-9

俄罗斯车牌辨识

在分类器资源档中与俄罗斯车牌分类有关的档案如下：

haarcascade_russian_plate_number.xml

笔者在测试过程发现台湾车牌几乎无法辨识，为了测试此车牌辨识，笔者自行参考不同格式的俄罗斯车牌设计了俄罗斯车牌，的确可以正常辨识。笔者将在第 30 章讲解自行设计哈尔（Haar）分类器档案，侦测台湾的车牌辨识。

程式实例 ch27_17.py：侦测台湾车牌，结果无法辨识

# ch27_17.py
import cv2

pictPath = r'C:\opencv\data\haarcascade_russian_plate_number.xml'
car_cascade = cv2.CascadeClassifier(pictPath)  # 建立辨识物件
img = cv2.imread("car.jpg")                    # 读取影像
plates = car_cascade.detectMultiScale(img, scaleFactor=1.1,
                                      minNeighbors = 3, minSize=(20,20))
# 将车牌框起来，由于有可能找到好几个脸所以用回圈绘出来
for (x,y,w,h) in plates:
    cv2.rectangle(img, (x,y),(x+w,y+h),(255,0,0),2) # 蓝色框住车牌
cv2.imshow("Car Plate", img)                        # 显示影像

cv2.waitKey(0)
cv2.destroyAllWindows()

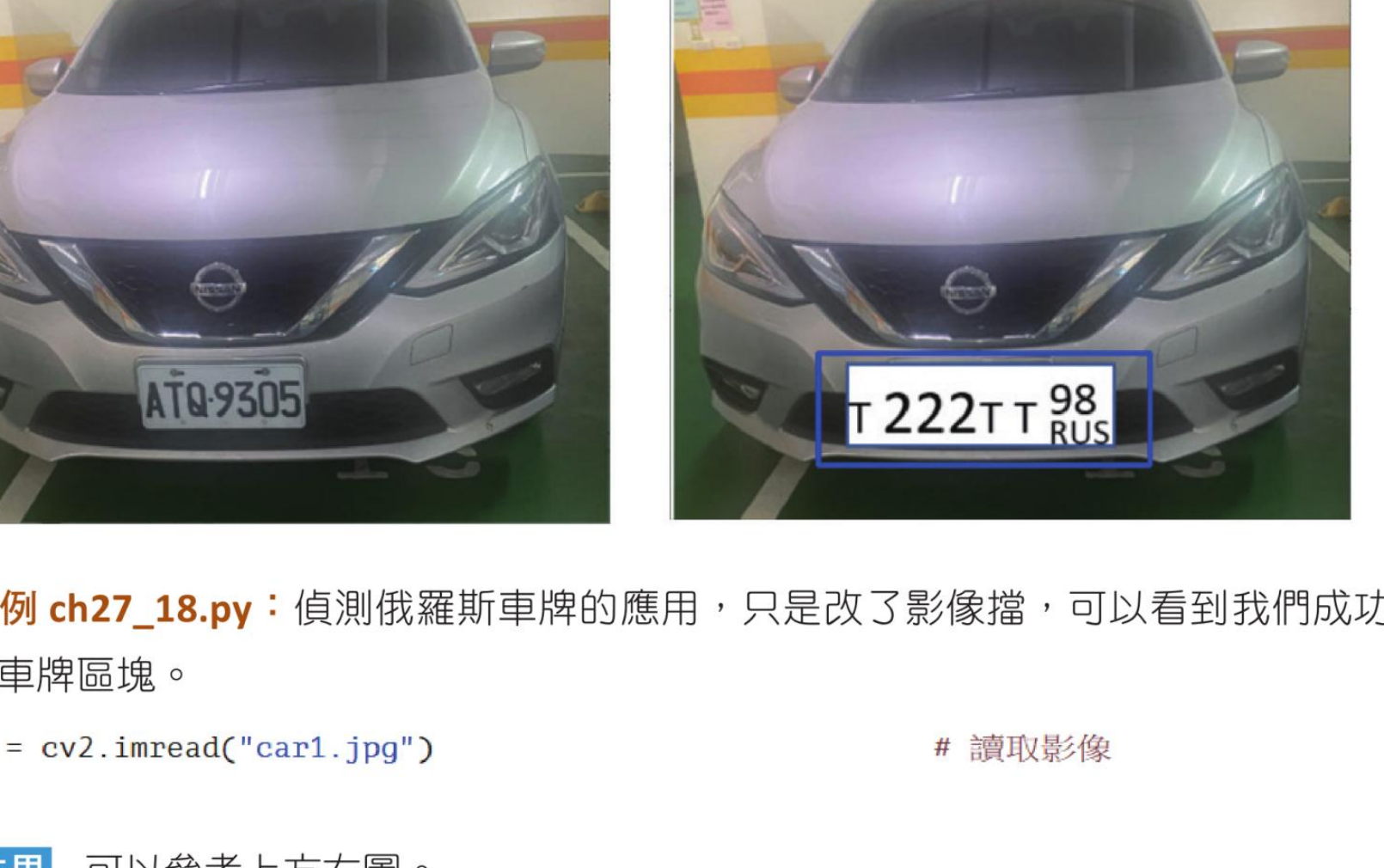

执行结果

台湾车牌几乎无法辨识；改用俄罗斯车牌格式后可侦测到车牌区块。

程式实例 ch27_18.py：侦测俄罗斯车牌的应用

# ch27_18.py
import cv2

pictPath = r'C:\opencv\data\haarcascade_russian_plate_number.xml'
car_cascade = cv2.CascadeClassifier(pictPath)  # 建立辨识物件
img = cv2.imread("car1.jpg")                   # 读取影像
plates = car_cascade.detectMultiScale(img, scaleFactor=1.1,
                                      minNeighbors = 3, minSize=(20,20))
for (x,y,w,h) in plates:
    cv2.rectangle(img, (x,y),(x+w,y+h),(255,0,0),2)
cv2.imshow("Car Plate", img)

cv2.waitKey(0)
cv2.destroyAllWindows()

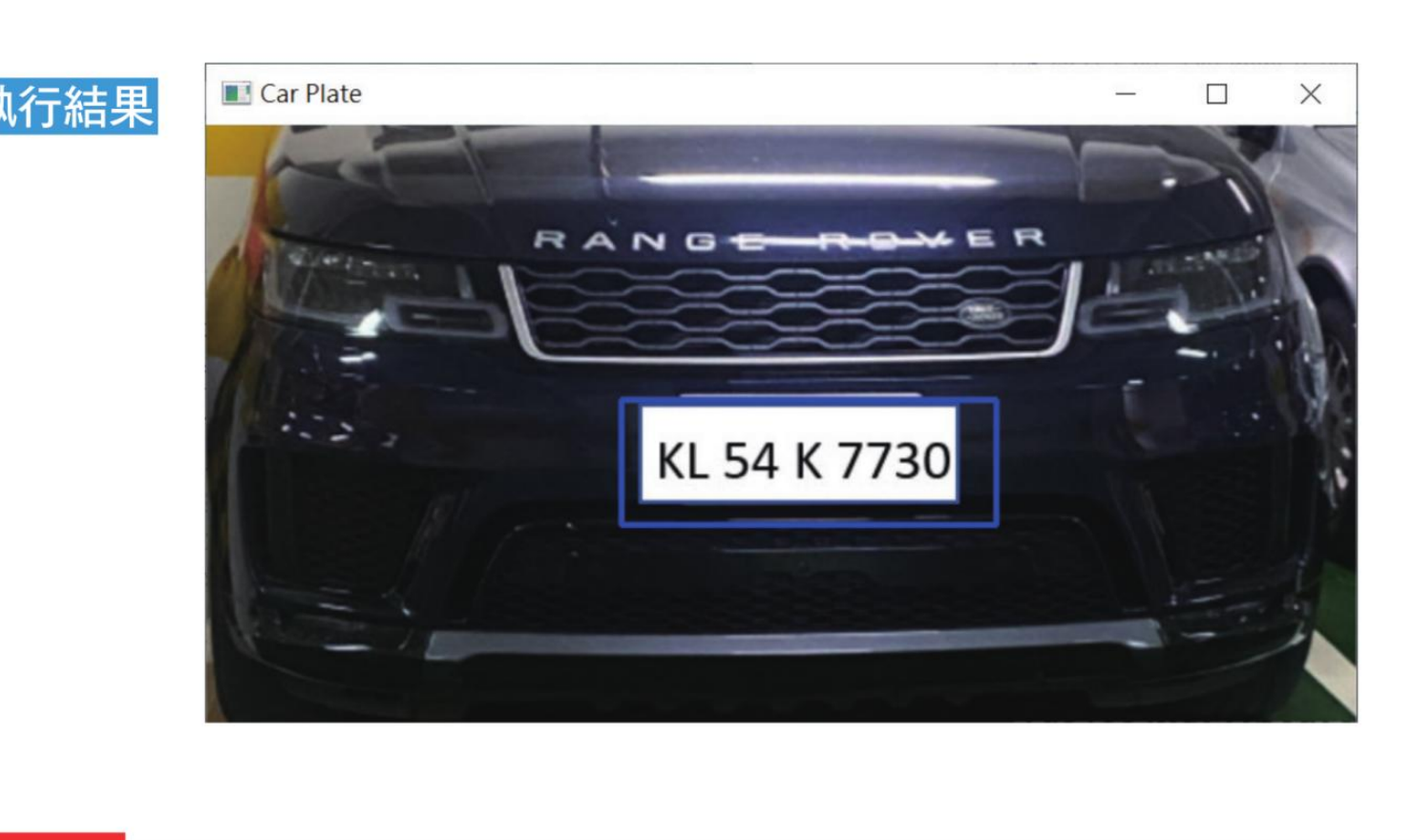

执行结果

成功读取车牌区块。

程式实例 ch27_19.py：更改另一种俄罗斯车牌格式

# ch27_19.py
import cv2

pictPath = r'C:\opencv\data\haarcascade_russian_plate_number.xml'
car_cascade = cv2.CascadeClassifier(pictPath)  # 建立辨识物件
img = cv2.imread("car2.jpg")                   # 读取影像
plates = car_cascade.detectMultiScale(img, scaleFactor=1.1,
                                      minNeighbors = 3, minSize=(20,20))
for (x,y,w,h) in plates:
    cv2.rectangle(img, (x,y),(x+w,y+h),(255,0,0),2)
cv2.imshow("Car Plate", img)

cv2.waitKey(0)
cv2.destroyAllWindows()

习题

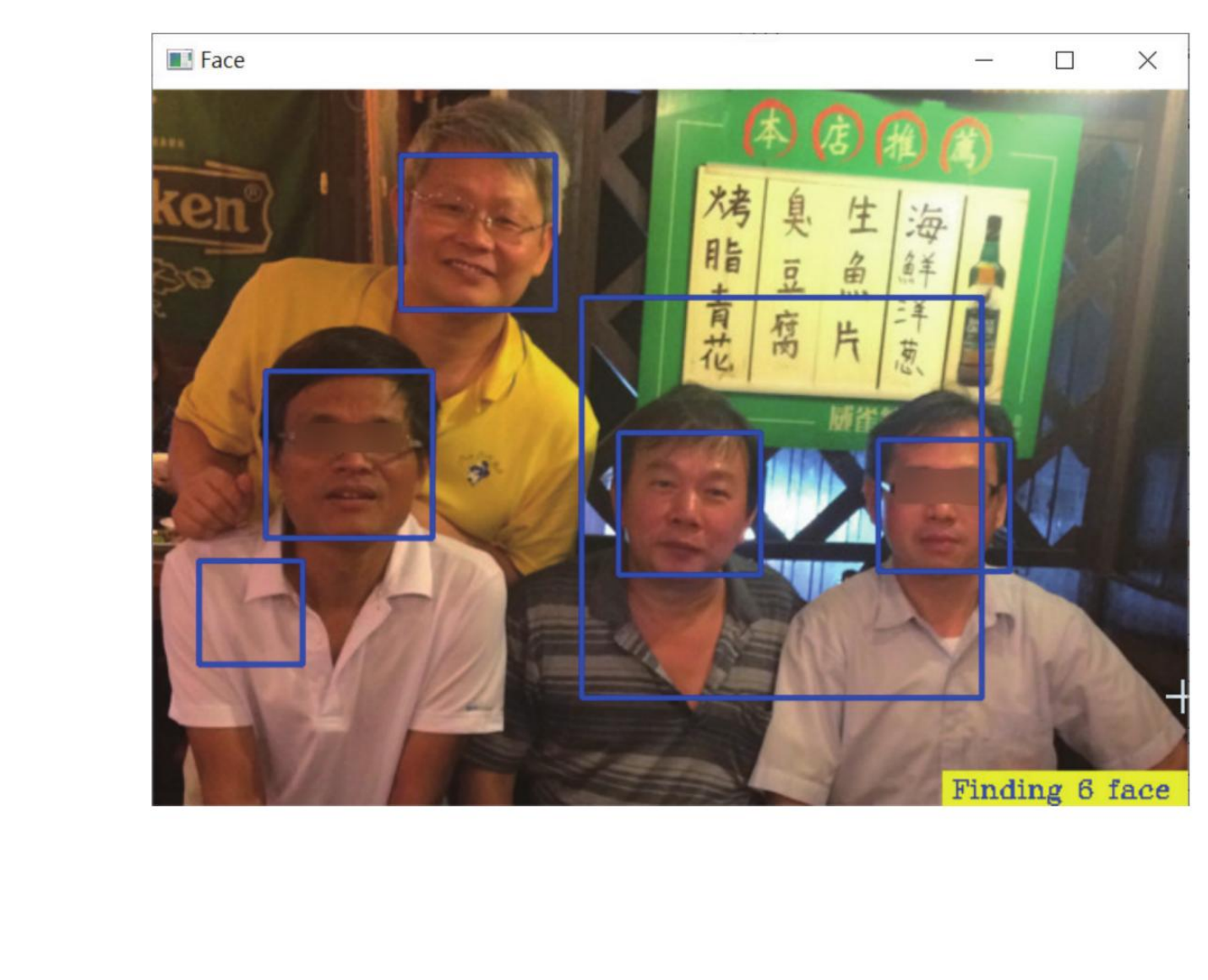

1. 请使用 g4.jpg 影像执行人脸辨识，你可能会获得有瑕疵的结果，请输出此影像。

2. 请自行调整上述实例程式，让辨识成功。

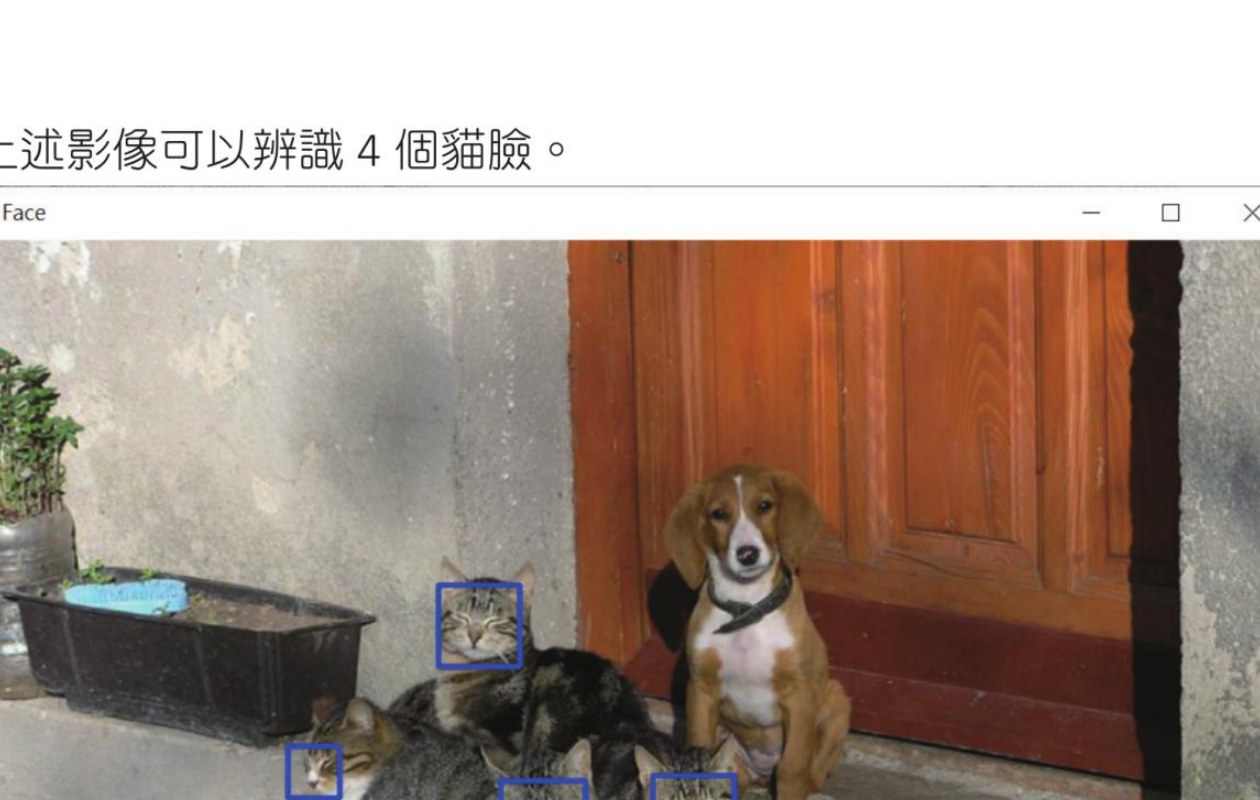

3. 请使用 dogcat.jpg 影像辨识猫脸，请自行设计与调整参数，请调整到可以辨识 2 只猫脸。

4. 请调整上述范例可以辨识 4 个猫脸。

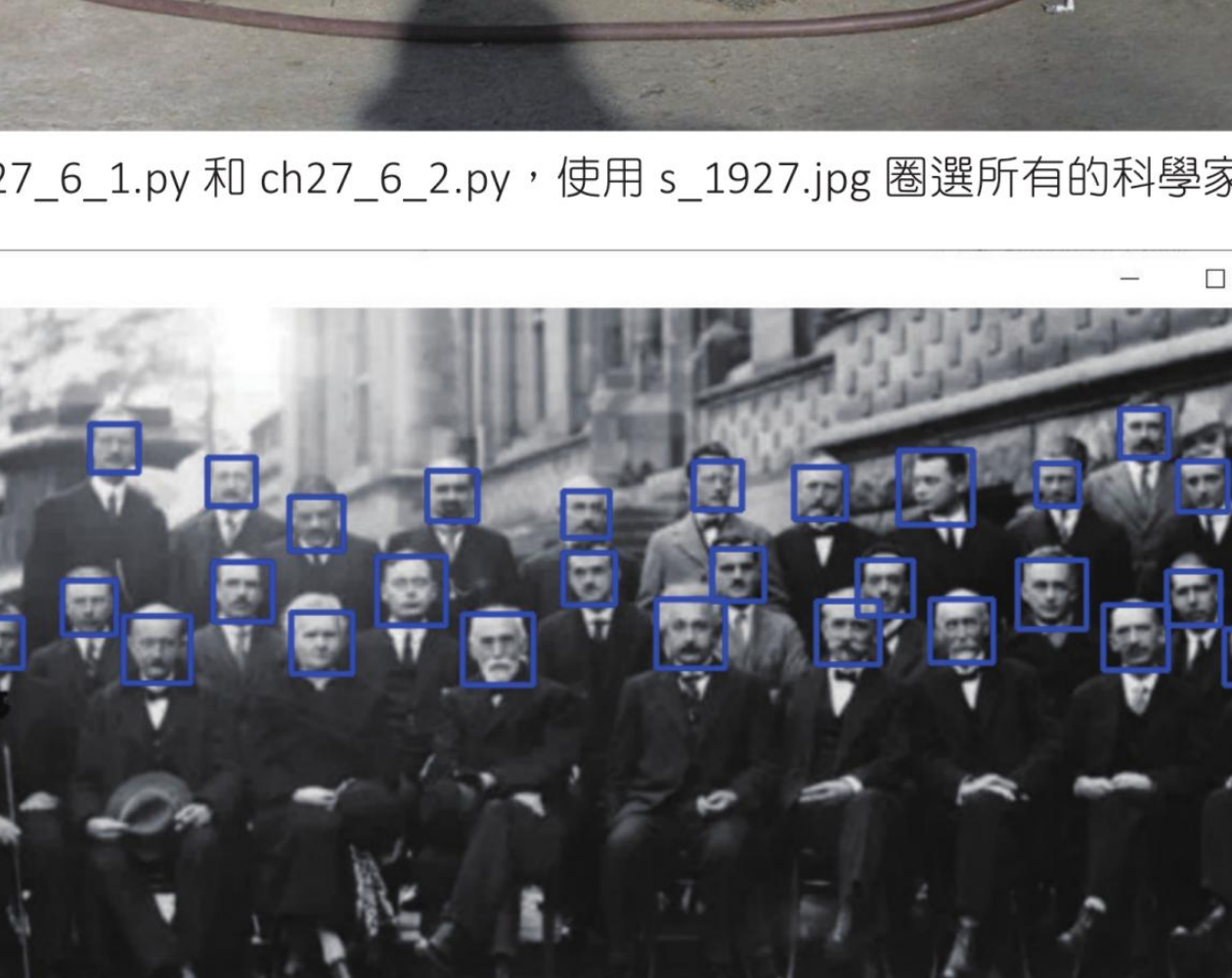

5. 整合 ch27_6_1.py 和 ch27_6_2.py，使用 s_1927.jpg 让图中所有科学家可以被辨识。

← 上一章

第 26 章 OpenCV 的拍摄功能

第 28 章摄像头与人脸文件
