第 31 章

车牌辨识

撷取车牌影像 · 使用 Tesseract OCR 执行车牌辨识 · 形态学开运算处理车牌 · 车牌辨识心得

本章延续前一章所建立的哈尔辨识分类器，示范如何从汽车影像中撷取车牌，再使用 Tesseract OCR 判读车牌号码。

31-1

撷取所读取的车牌影像

前一章内容我们学会了辨识车牌，其实就可以将所辨识的车牌影像撷取与储存。

程式实例 ch31_1.py：在 ch31\testCar 资料夹有 cartest1.jpg，我们先使用哈尔特征分类器找出车牌，然后将车牌影像撷取，以 atq9305.jpg 影像储存，同时显示此车牌。

# ch31_1.py
import cv2

pictPath = "haar_carplate.xml"                         # 哈尔特征档路径
img = cv2.imread("testCar/cartest1.jpg")               # 读辨识的影像
car_cascade = cv2.CascadeClassifier(pictPath)          # 读哈尔特征档
# 执行辨识
plates = car_cascade.detectMultiScale(img, scaleFactor=1.05, minNeighbors=3,
           minSize=(20,20),maxSize=(155,50))
if len(plates) > 0 :                                   # 有侦测到车牌
    for (x, y, w, h) in plates:                        # 标记车牌
        carplate = img[y:y+h, x:x+w]                   # 车牌影像
else:
    print("侦测车牌失败")

cv2.imshow('Car', carplate)                            # 显示所读取的车辆
cv2.imwrite("atq9305.jpg", carplate)
cv2.waitKey(0)
cv2.destroyAllWindows()

执行结果

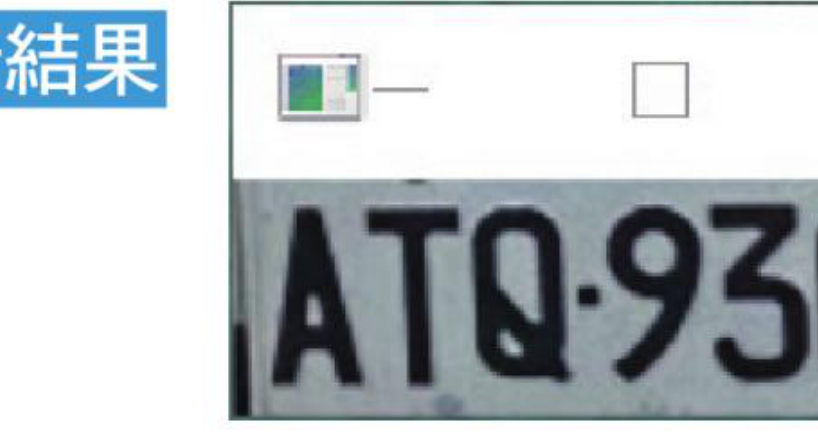

撷取出的车牌影像，并以 atq9305.jpg 储存。

31-2

使用 Tesseract OCR 执行车牌辨识

有关安装 Tesseract OCR 的相关知识请读者参考笔者所著的 Python 王者归来，这是文字辨识软体，我们可以将所储存的影像使用 Tesseract OCR 判读车牌。

程式实例 ch31_2.py：读取 ch31_1.py 所建立的 atq9305.jpg，然后列出此影像的车牌号码。

# ch31_2.py
from PIL import Image
import pytesseract

config = '--tessdata-dir "C:\\Program Files (x86)\\Tesseract-OCR\\tessdata"'
text = pytesseract.image_to_string(Image.open('atq9305.jpg'),
                                   config=config)
print(f"车号是：{text}")

执行结果

==================== RESTART: D:\OpenCV_Python\ch31\ch31_2.py ==================== 车号是： ATQ9305

31-3

侦测车牌与辨识车牌

我们可以整合 31-1 与 31-2 节，读取汽车影像后，同时列出车牌。

程式实例 ch31_3.py：读取汽车影像，然后输出此汽车的车牌。

# ch31_3.py
import cv2
import pytesseract

config = '--tessdata-dir "C:\\Program Files (x86)\\Tesseract-OCR\\tessdata"'
pictPath = "haar_carplate.xml"                         # 哈尔特征档路径
img = cv2.imread("testCar/cartest1.jpg")               # 读辨识的影像
car_cascade = cv2.CascadeClassifier(pictPath)          # 读哈尔特征档
# 执行辨识
plates = car_cascade.detectMultiScale(img, scaleFactor=1.05,
           minNeighbors=3, minSize=(20,20), maxSize=(155,50))
if len(plates) > 0 :                                   # 有侦测到车牌
    for (x, y, w, h) in plates:                        # 标记车牌
        carplate = img[y:y+h, x:x+w]                   # 车牌影像
else:
    print("侦测车牌失败")

cv2.imshow('Car', carplate)                            # 显示所读取的车辆
text = pytesseract.image_to_string(carplate,config=config)  # OCR辨识
print(f"车号是：{text}")

cv2.waitKey(0)
cv2.destroyAllWindows()

执行结果

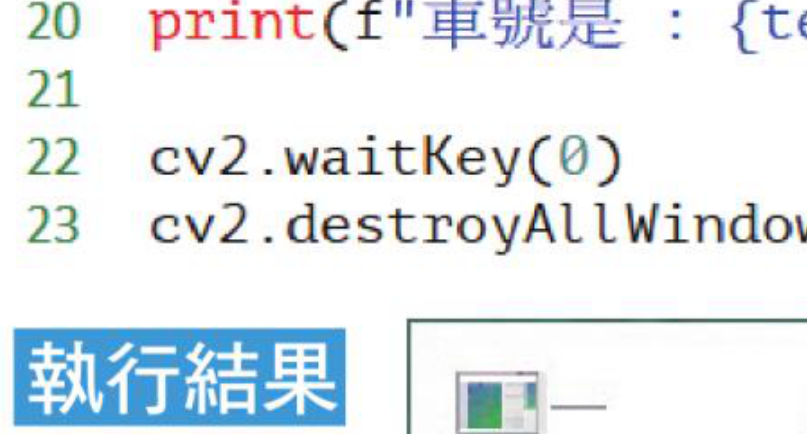

==================== RESTART: D:\OpenCV_Python\ch31\ch31_3.py ==================== 车号是： ATQ9305

上述我们获得不错的结果，但是 OCR 辨识也会失误，可以参考下列实例。

程式实例 ch31_4.py：使用 testCar/cartest3.jpg 影像辨识，这个程式只是修改所读取的汽车影像档案。

# ch31_4.py
import cv2
import pytesseract

config = '--tessdata-dir "C:\\Program Files (x86)\\Tesseract-OCR\\tessdata"'
pictPath = "haar_carplate.xml"                         # 哈尔特征档路径
img = cv2.imread("testCar/cartest3.jpg")               # 读辨识的影像
car_cascade = cv2.CascadeClassifier(pictPath)          # 读哈尔特征档

plates = car_cascade.detectMultiScale(img, scaleFactor=1.05,
           minNeighbors=3, minSize=(20,20), maxSize=(155,50))
if len(plates) > 0 :
    for (x, y, w, h) in plates:
        carplate = img[y:y+h, x:x+w]
else:
    print("侦测车牌失败")

cv2.imshow('Car', carplate)
text = pytesseract.image_to_string(carplate,config=config)
print(f"车号是：{text}")

cv2.waitKey(0)
cv2.destroyAllWindows()

执行结果

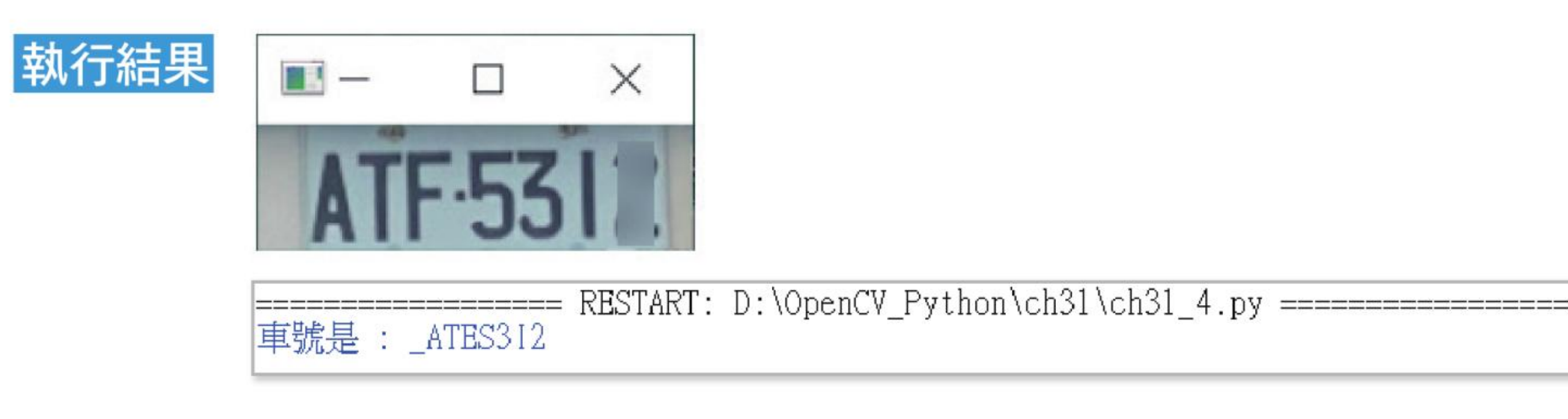

上述缺点有两项，分别是 A 左边出现底线符号（_），5 辨识为 S。

注

上述车牌号码最右数字是 2，笔者用模糊化处理。

31-4

二值化处理车牌

这一节尝试改良上一节的缺点。

程式实例 ch31_5.py：使用二值化处理车牌，同时将车牌存入 car_plate.jpg。

# ch31_5.py
import cv2
import pytesseract

carFile = "car_plate.jpg"
config = '--tessdata-dir "C:\\Program Files (x86)\\Tesseract-OCR\\tessdata"'
pictPath = "haar_carplate.xml"                         # 哈尔特征档路径
img = cv2.imread("testCar/cartest3.jpg")               # 读辨识的影像
car_cascade = cv2.CascadeClassifier(pictPath)          # 读哈尔特征档
# 执行辨识
plates = car_cascade.detectMultiScale(img, scaleFactor=1.05, minNeighbors=3,
           minSize=(20,20),maxSize=(155,50))
if len(plates) > 0 :                                   # 有侦测到车牌
    for (x, y, w, h) in plates:                        # 标记车牌
        carplate = img[y:y+h, x:x+w]                   # 车牌影像
else:
    print("侦测车牌失败")

cv2.imshow('Car', carplate)                            # 显示所读取的车辆
ret, dst = cv2.threshold(carplate,100,255,cv2.THRESH_BINARY)  # 二值化
cv2.imshow('Car binary', dst)                          # 显示二值化车牌
text = pytesseract.image_to_string(carplate,config=config)    # OCR辨识
print(f"车号是：{text}")

cv2.waitKey(0)
cv2.destroyAllWindows()

执行结果

==================== RESTART: D:/OpenCV_Python/ch31/ch31_5.py ==================== 车号是： ATFS5312

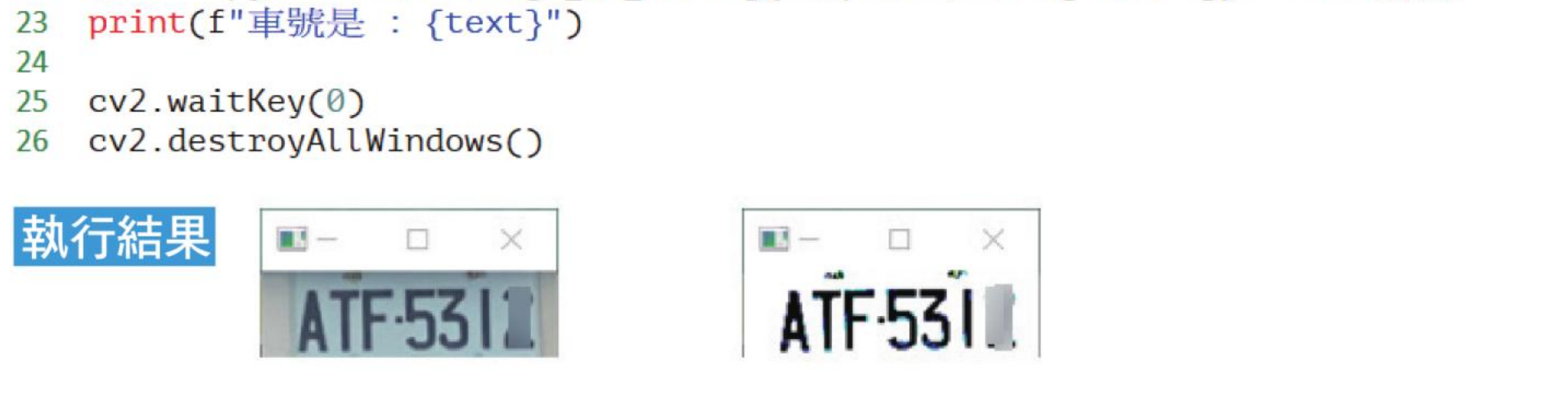

上述得到 ATFS5312，字母 S 是多余的，其实这个辨识是不稳定的，因为有时候得到的结果是 ATF5312，5 被辨识为 S。或是，有时辨识结果仍是 _ATES312。这表示影像仍有杂质，干扰辨识，下一节继续解说。

31-5

形态学的开运算处理车牌

使用形态学的开运算可以删除噪音。

程式实例 ch31_6.py：形态学的开运算处理车牌。

# ch31_6.py
import cv2
import numpy as np
import pytesseract

carFile = "car_plate.jpg"
config = '--tessdata-dir "C:\\Program Files (x86)\\Tesseract-OCR\\tessdata"'
pictPath = "haar_carplate.xml"                         # 哈尔特征档路径
img = cv2.imread("testCar/cartest3.jpg")               # 读辨识的影像
car_cascade = cv2.CascadeClassifier(pictPath)          # 读哈尔特征档
# 执行辨识
plates = car_cascade.detectMultiScale(img, scaleFactor=1.05, minNeighbors=3,
           minSize=(20,20),maxSize=(155,50))
if len(plates) > 0 :                                   # 有侦测到车牌
    for (x, y, w, h) in plates:                        # 标记车牌
        carplate = img[y:y+h, x:x+w]                   # 车牌影像
else:
    print("侦测车牌失败")

cv2.imshow('Car', carplate)                            # 显示所读取的车辆
ret, dst = cv2.threshold(carplate,100,255,cv2.THRESH_BINARY)  # 二值化

cv2.imshow('Car binary', dst)                          # 显示二值化车牌
kernel = np.ones((3,3), np.uint8)
dst1 = cv2.morphologyEx(dst, cv2.MORPH_OPEN, kernel)   # 执行开运算
text = pytesseract.image_to_string(dst1,config=config) # 执行辨识
print(f"车号是：{text}")
cv2.imwrite(carFile, dst)                              # 写入储存
cv2.waitKey(0)
cv2.destroyAllWindows()

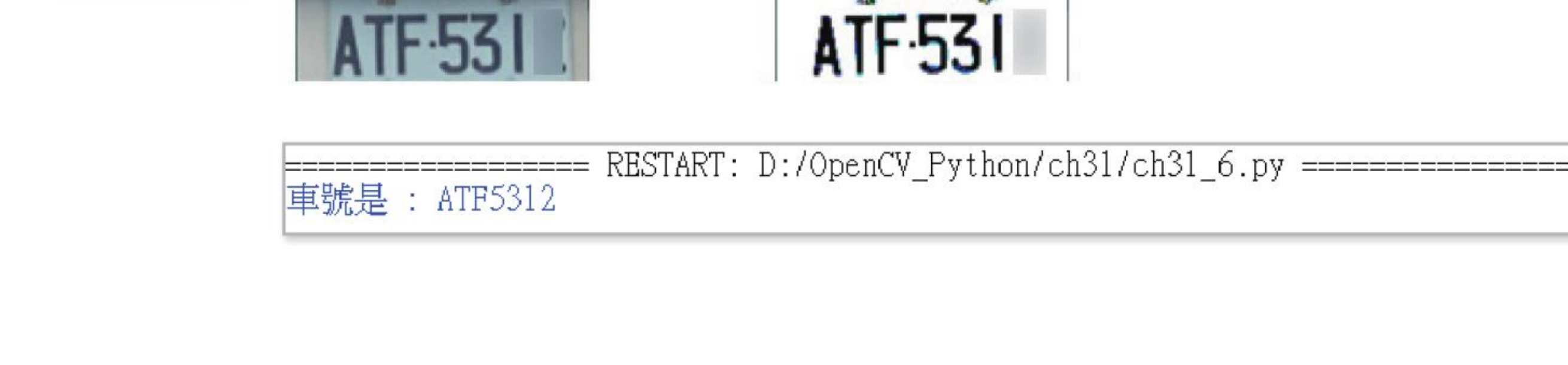

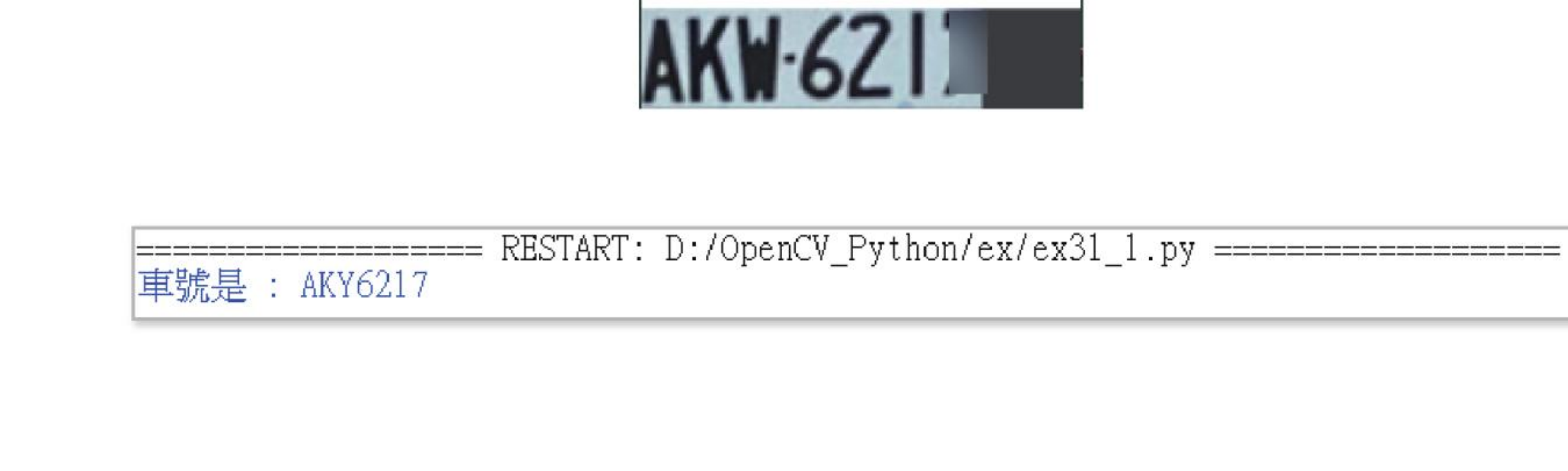

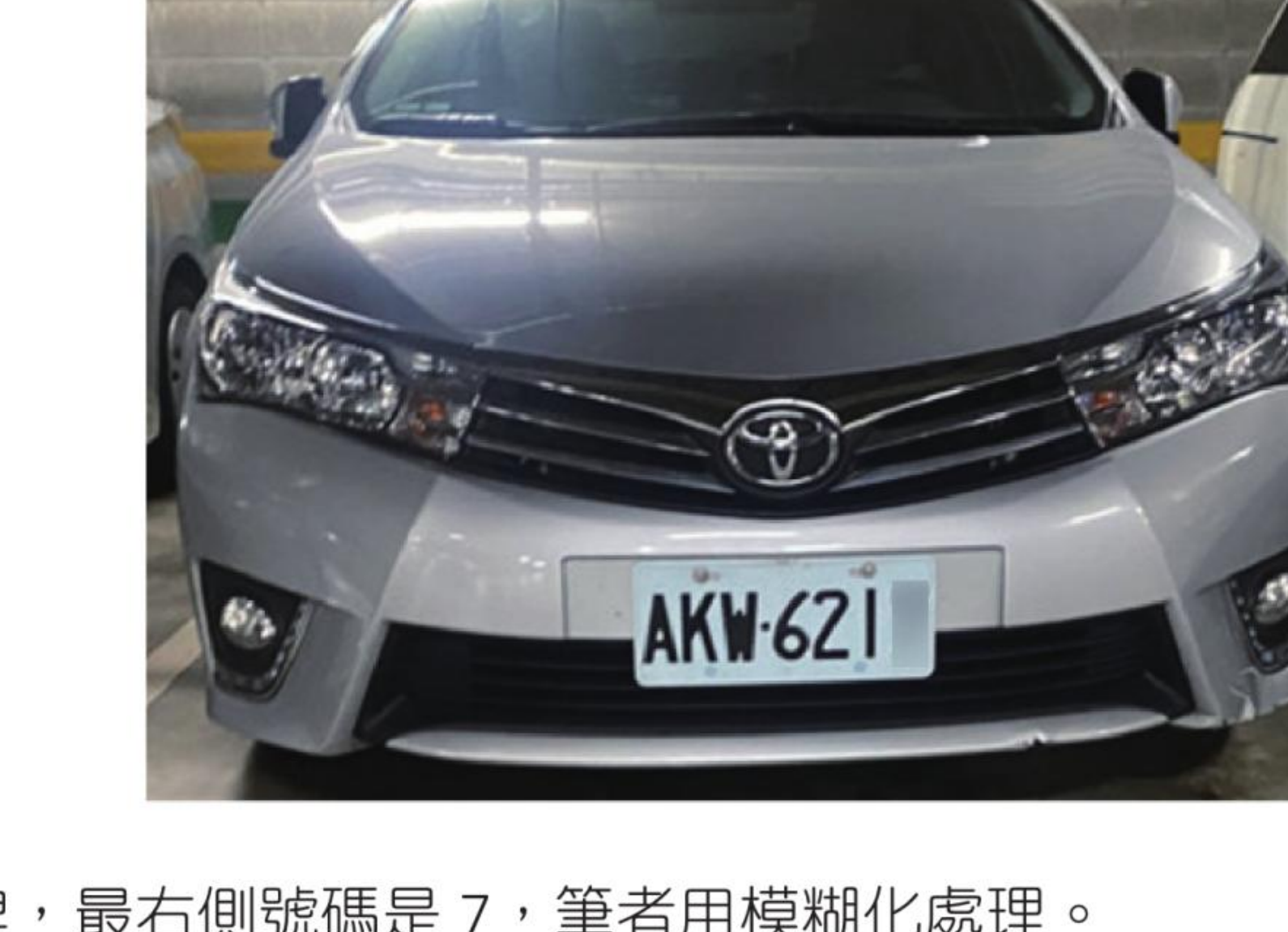

执行结果
